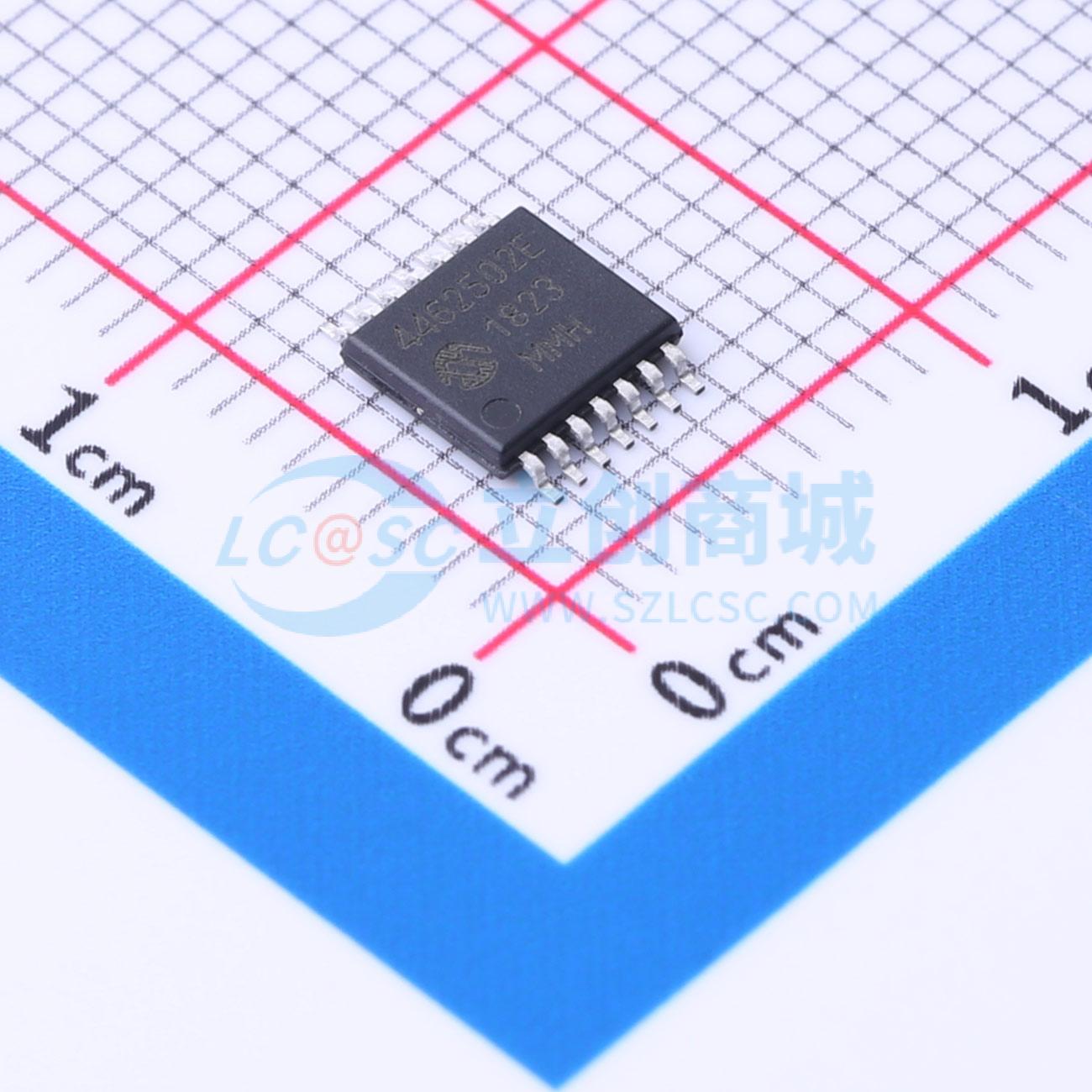

温馨提醒：图片仅供参考，商品以实物为准
MCP4462-502E/ST
MCP4462-502E/ST
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 四通道数字电位器，具有非易失性存储器和I2C接口，支持8位分辨率
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP4462-502E/ST
- 商品编号
- C637111
- 商品封装
- TSSOP-14
- 包装方式
- 管装
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字电位器 | |
| 阻值 | 5kΩ | |
| 抽头数 | 257 | |
| 通道数 | 4 | |
| 精度 | ±20% | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 50ppm/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 阻值变化 | 线性 | |
| 存储类型 | EEPROM | |
| 积分非线性 | 0.5LSB | |
| 带宽 | 2MHz | |
| 静态电流 | 2.5uA |
商品特性
- 四路电阻网络
- 电位器或可变电阻配置选项
- 电阻网络分辨率 - 7 位：128 个电阻（129 个抽头） - 8 位：256 个电阻（257 个抽头）
- RAB 电阻选项：5kΩ、10kΩ、50kΩ、100kΩ
- 从零刻度到满刻度的滑动端操作
- 低滑动端电阻：75Ω（典型值）
- 低温度系数：
- 绝对（可变电阻）：典型值 50 ppm，-40℃ 至 70℃
- 比例（电位器）：典型值 15 ppm
- 非易失性存储器
- 自动恢复保存的滑动端设置
- WiperLock TM 技术
- 5 个通用存储位置
- I²C 串行接口 - 支持 100 kHz、400 kHz 和 3.4 MHz
- 串行协议允许：
- 高速读写滑动端
- 读写 EEPROM
- 启用/禁用写保护
- 启用/禁用滑动端锁定
- 通过端子控制（TCON）寄存器实现电阻网络端子断开功能
- 复位输入引脚
- 写保护功能：
- 硬件写保护（WP）控制引脚
- 软件写保护（WP）配置位
- 欠压复位保护（典型值 1.5V）
- 串行接口非活动电流（典型值 2.5 μA）
- 高电压耐受数字输入：最高 12.5V
- 支持分离电源轨应用
- 所有数字输入（除 SCL 和 SDA 外）内部有弱上拉电阻
- 宽工作电压：
- 2.7V 至 5.5V - 规定器件特性
- 1.8V 至 5.5V - 器件可工作
- 宽带宽（-3 dB）操作：5.0kΩ 器件典型值为 2 MHz
- 扩展温度范围（-40℃ 至 +125℃）
- 封装类型：4×4 QFN - 20、TSSOP - 20 和 TSSOP - 14
