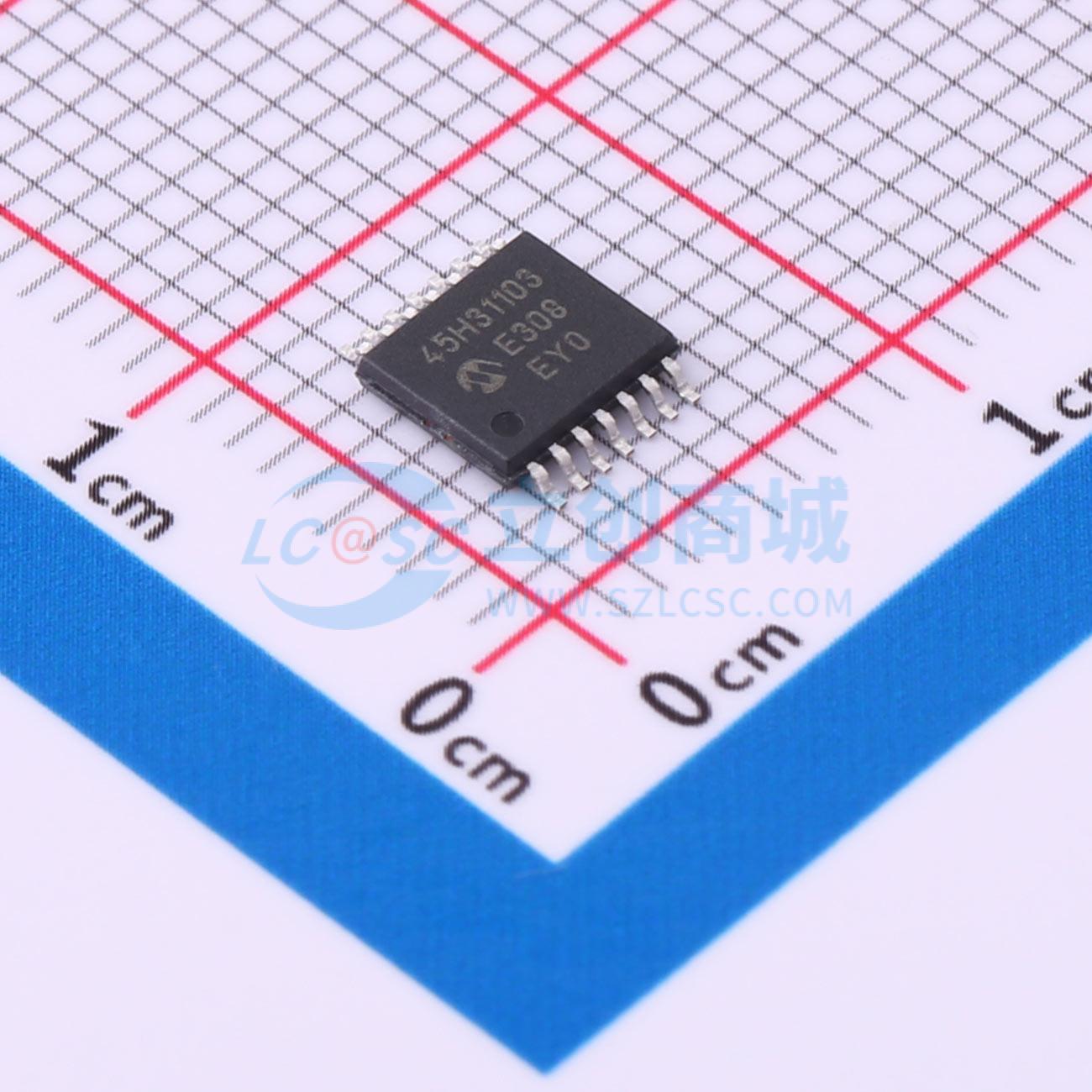

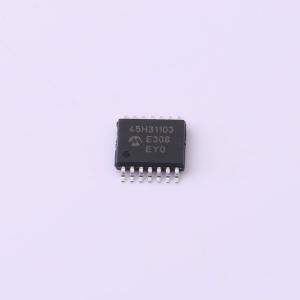

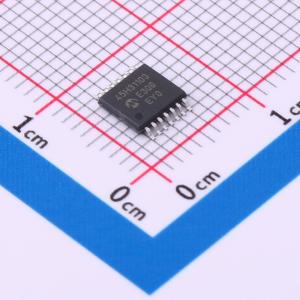

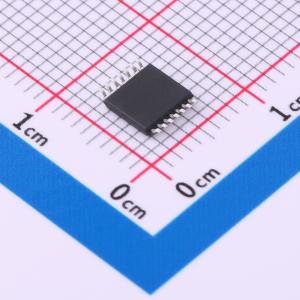

MCP45HV31-103E/ST

MCP45HVX1系列器件具有双电源轨（模拟和数字）。模拟电源轨允许电阻网络端子引脚承受高电压。模拟电压范围由V+和V-电压决定。最大模拟电压为+36V，而模拟输出的最小工作规格则从10V或20V起进行规定。随着模拟电源电压变小，模拟开关电阻增大，这会影响某些性能规格。该系统可相对于数字逻辑地（DGND）实现为双电源轨（±18V）。 该器件还具备写锁存（WLAT）功能，在WLAT引脚为低电平之前，该功能将禁止用接收到的数据更新（锁存）易失性抽头寄存器。这使得应用程序能够指定易失性抽头寄存器更新的条件（例如过零）。

• 高压模拟支持：+36V端子电压范围（DGND = V-）；±18V端子电压范围（DGND = V- + 18V）
• 宽工作电压：模拟：10V至36V（规定性能）；数字：2.7V至5.5V（1.8V至5.5V，VL ≥ V- + 2.7V）
• 单电阻网络
• 电阻网络分辨率：7位：127个电阻（128个抽头）；8位：255个电阻（256个抽头）
• RAB电阻选项：5 kΩ - 10 kΩ；50 kΩ - 100 kΩ
• 高端子/抽头电流（IW）支持：25 mA（针对5 kΩ）；12.5 mA（针对10 kΩ）；6.5 mA（针对50 kΩ和100 kΩ）
• 从零刻度到满刻度的抽头操作
• 低抽头电阻：75 Ω（典型值）
• 低温漂：绝对（变阻器）：50 ppm（典型值，-40℃至+70℃）；比例（电位器）：15 ppm（典型值）
• I2C串行接口：支持100 kHz、400 kHz、1.7 MHz和3.4 MHz
• 通过以下方式实现电阻网络端子断开：关断引脚（SHDN）；端子控制（TCON）寄存器
• 写锁存（WLAT）引脚用于控制易失性抽头寄存器的更新（例如过零）
• 数字电源（VL/DGND）和模拟电源（V+/V-）均具备上电复位/欠压复位功能；数字电源典型值为1.5V；模拟电源典型值为3.5V
• 串行接口静态电流（典型值1 mA）
• 典型带宽500 kHz（-4 dB）操作（10 kΩ器件）
• 扩展温度范围（-40℃至+125℃）
• 封装类型：TSSOP - 14和QFN - 20（5x5）
