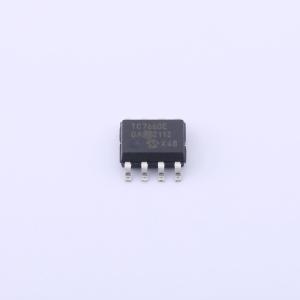

TC7660EOA
TC7660EOA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 它将+1.5V至+10V的输入转换为相应的-1.5V至-10V输出，仅使用两个低成本电容器，消除了电感器及其相关的成本、尺寸和电磁干扰（EMI）。板载振荡器的标称频率为10kHz。通过将外部电容器从OSC连接到地，可以在低于10kHz的频率下工作（用于较低电源电流应用）。该产品有8引脚PDIP、8引脚小外形（SOIC）和8引脚CERDIP封装，适用于商业和扩展温度范围。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- TC7660EOA
- 商品编号
- C636969
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.45克(g)
商品参数
参数完善中
商品概述
TC7660 器件是工业标准7660电荷泵电压转换器的引脚兼容替代品。它仅使用两个低成本电容，将+1.5V至+10V的输入转换为相应的-1.5V至-10V输出，从而消除了电感器及其相关的成本、尺寸和电磁干扰（EMI）。板载振荡器的工作频率为10 kHz。通过在OSC与地之间连接一个外部电容，可以实现低于10 kHz的工作频率（适用于低电源电流应用）。TC7660提供8-PDIP、8-Pin小型封装（SOIC）和8-Pin陶瓷双列直插式封装（CERDIP），适用于商业级和扩展温度范围。
应用领域
- RS-232 负电源
- 简易的+5V转±5V电源转换
- 电压倍增 V_OUT=±n V^+
- 数据采集系统和仪器的负电源
