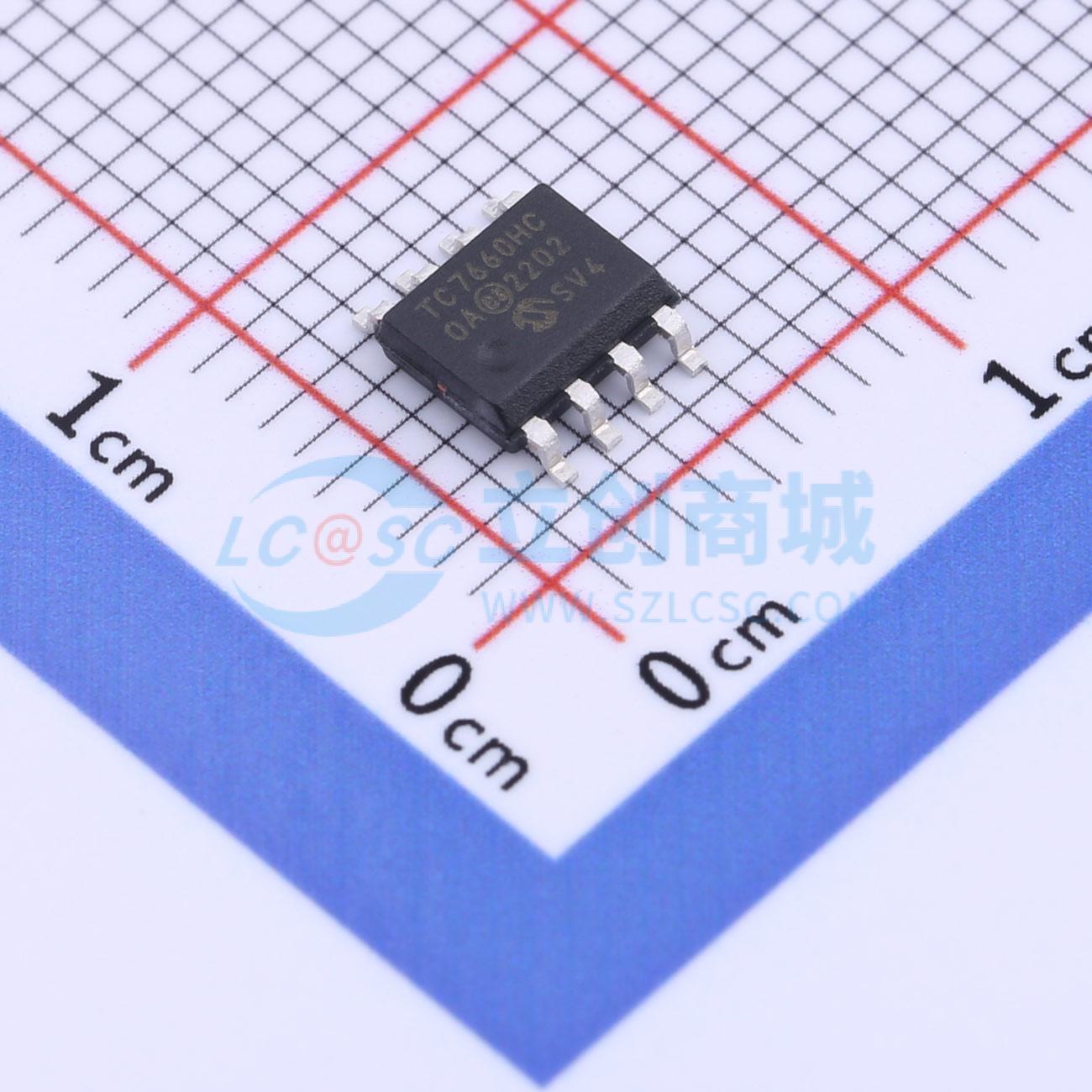

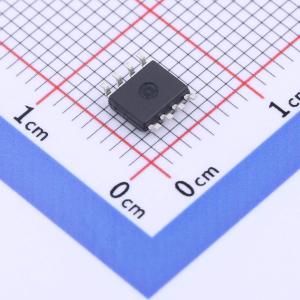

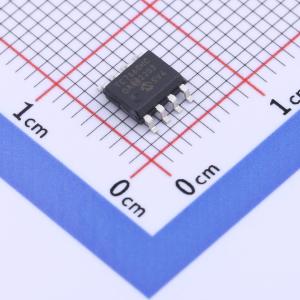

TC7660HCOA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TC7660H是一款引脚兼容的高频升级版产品，是对行业标准TC7660电荷泵电压转换器的升级。它仅使用两个低成本电容器，就能将+1.5V至+10V的输入转换为相应的–1.5V至–10V输出，无需使用电感器，从而消除了电感器相关的成本、尺寸和电磁干扰问题。 TC7660H的工作频率为120kHz（而TC7660为10kHz），允许使用1.0μF的外部电容器。通过将一个外部电容器从OSC引脚连接到地，可以降低振荡器频率（用于低电源电流应用）。 TC7660H提供8引脚DIP和小外形（SOIC）封装，适用于商业和扩展温度范围。除了两个外部电容器（可以是廉价的1.0μF无极性电容器）外，TC7660H包含实现电压反相器所需的所有必要电路。为了改善低压工作性能，LV引脚应连接到GND。对于大于3.5V的电源电压，LV端子必须悬空，以确保无闩锁操作并防止器件损坏。
品牌名称: MICROCHIP(美国微芯)
商品型号: TC7660HCOA
商品编号: C636970
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.62克(g)

商品参数

商品概述

TC7660H是一款引脚兼容的高频升级版产品，是对行业标准TC7660电荷泵电压转换器的升级。它仅使用两个低成本电容器，就能将+1.5V至+10V的输入转换为相应的–1.5V至–10V输出，无需使用电感器，从而消除了电感器相关的成本、尺寸和电磁干扰问题。 TC7660H的工作频率为120kHz（而TC7660为10kHz），允许使用1.0μF的外部电容器。通过将一个外部电容器从OSC引脚连接到地，可以降低振荡器频率（用于低电源电流应用）。 TC7660H提供8引脚DIP和小外形（SOIC）封装，适用于商业和扩展温度范围。除了两个外部电容器（可以是廉价的1.0μF无极性电容器）外，TC7660H包含实现电压反相器所需的所有必要电路。为了改善低压工作性能，LV引脚应连接到GND。对于大于3.5V的电源电压，LV端子必须悬空，以确保无闩锁操作并防止器件损坏。

商品特性

与7660引脚兼容
高频性能的DC - DC转换器
低成本
仅需两个低容值外部电容器（1.0µF）
将+5V逻辑电源转换为±5V
全系统输入电压范围：1.5V至10V
电压转换
99.7%的电源效率
85%
提供8引脚SOIC和8引脚PDIP封装

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	1.5V~10V
	静态电流(Iq)	1mA
	输出电阻	55Ω

	属性	参数值
	能量效率	85%
	开关频率	120kHz
	工作温度	0℃~+70℃
	功能类型	反相
