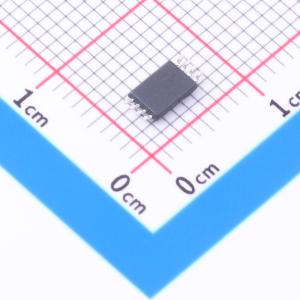

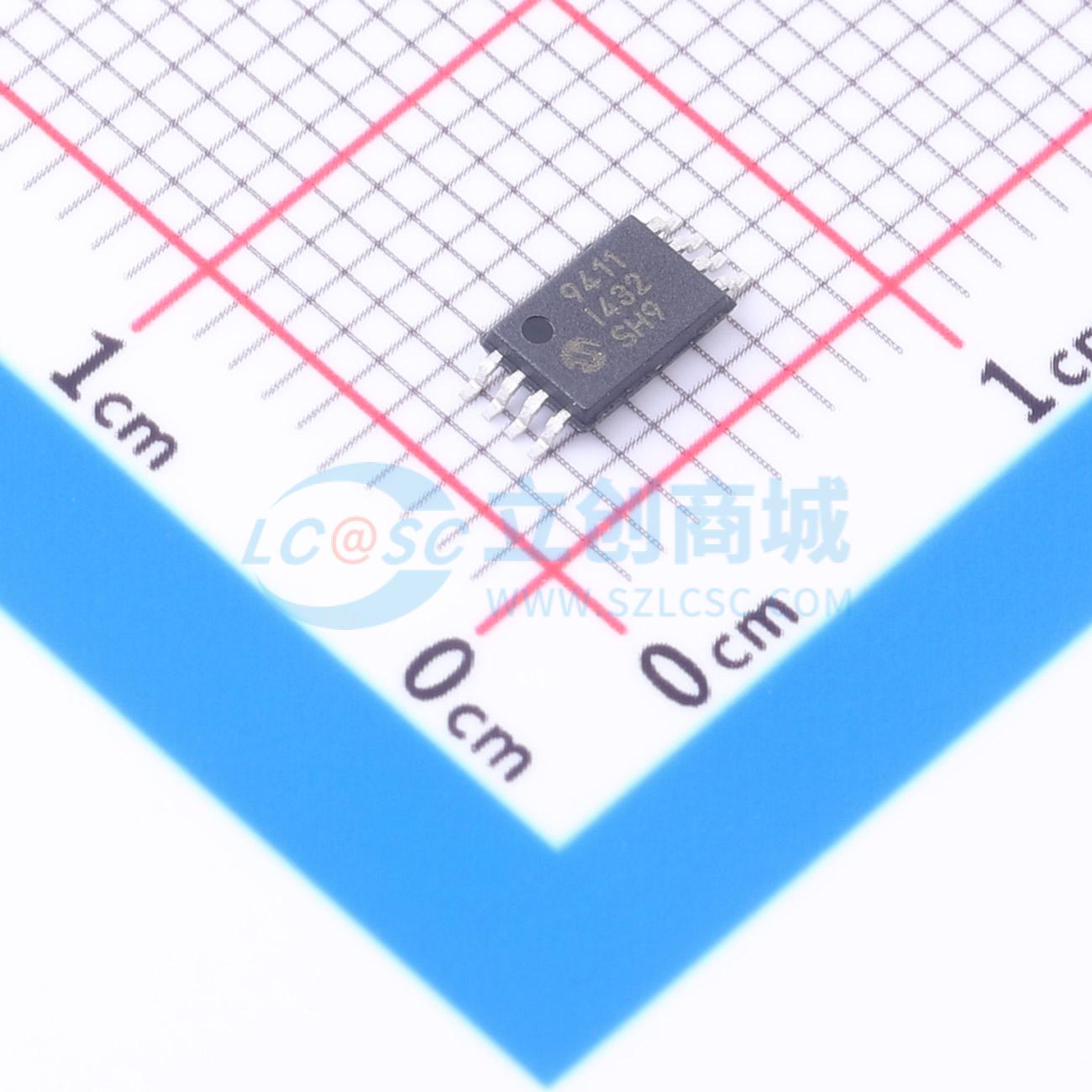

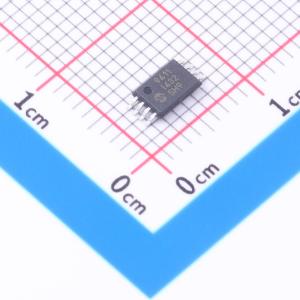

MCP79411-I/ST

MCP7941X实时时钟/日历（RTCC）使用内部计数器来跟踪小时、分钟、秒、日、月、年和星期。所有计数器（包括月份）均可配置闹钟。在使用和配置方面，MCP7941X支持高达400 kHz的I²C通信。 开漏多功能输出可配置为在闹钟匹配时置位、输出可选频率的方波或作为通用输出。 MCP7941X设计为使用带有外部晶体负载电容的32.768 kHz音叉晶体工作。片上数字微调可用于调整由晶体公差和温度引起的频率偏差。 当主电源丢失时，SRAM和计时电路由备用电源供电，使设备能够保持准确的时间和SRAM内容。电源故障时间戳会记录设备切换到备用电源和主电源恢复的时间。 MCP7941X具有1 Kbit的内部非易失性EEPROM，带有软件可写保护区域。还有一个额外的64位受保护非易失性存储器，只有在解锁序列后才可写入，非常适合存储唯一ID或其他关键信息。MCP79411和MCP79412分别预编程了EUI - 48和EUI - 64地址。

• 实时时钟/日历（RTCC）：小时、分钟、秒、星期、日、月、年；闰年补偿至2399年；12/24小时模式
• 32.768 kHz晶体振荡器：针对6 - 9 pF晶体进行优化
• 片上数字微调/校准：±1 ppm分辨率；±129 ppm范围
• 双可编程闹钟
• 多功能输出引脚：可选频率的时钟输出；闹钟输出；通用输出
• 电源故障时间戳：记录切换到和从电池模式切换时的时间
• 宽电压范围：工作电压范围为1.8V至5.5V；备用电压范围为1.3V至5.5V
• 低典型计时电流：从VCC供电：3.3V时为1.2 μA；从VBAT供电：3.0V时为925 nA
• 自动切换到电池备份
• 64字节电池备份SRAM
• 1 Kbit EEPROM存储器：软件写保护；最多八字节的页写入；耐久性：100万次擦除/写入周期
• 64位受保护EEPROM区域：强大的写解锁序列；EUI - 48 MAC地址（MCP79411）；EUI - 64 MAC地址（MCP79412）
• 两线串行接口，与I²C兼容：I²C时钟速率高达400 kHz
• 温度范围：工业级（I）：-40℃至+85℃
• 8引脚SOIC、MSOP、TSSOP和2x3 TDFN
