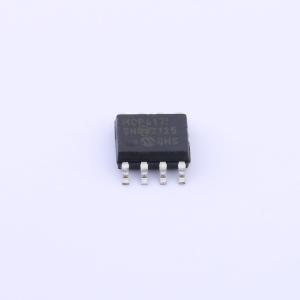

MCP617-I/SN
MCP617-I/SN
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 运算放大器能够进行精密、低功耗、单电源操作。这些运算放大器具有单位增益稳定性、低输入失调电压（最大±150 μV）、轨到轨输出摆幅和低输入失调电流（典型值0.3 nA）。这些特性使该系列运算放大器非常适合电池供电的应用。单通道MCP616、带芯片选择（CS）的单通道MCP618和双通道MCP617均采用标准8引脚PDIP、SOIC和MSOP封装。四通道MCP619采用标准14引脚PDIP、SOIC和TSSOP封装。所有器件在-40℃至+85℃的温度范围内和2.3 V至5.5 V的电源下都有完整的规格。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP617-I/SN
- 商品编号
- C636287
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 7V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 190kHz | |
| 输入失调电压(Vos) | 150uV | |
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 压摆率(SR) | 80V/ms | |
| 输入偏置电流(Ib) | 15nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 150pA | |
| 噪声密度(eN) | 32nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 25uA | |
| 输出电流 | 17mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.3V~5.5V |
商品概述
MCP616/7/8/9 系列运算放大器（运放）具备高精度、低功耗、单电源工作的能力。这些运放为单位增益稳定型，具有低输入失调电压（最大 ±150 μV）、轨到轨输出摆幅和低输入失调电流（典型值 0.3 nA）。这些特性使该系列运放非常适合电池供电应用。 单通道 MCP616、带片选（CS）的单通道 MCP618 和双通道 MCP617 均提供标准 8 引脚 PDIP、SOIC 和 MSOP 封装。四通道 MCP619 提供标准 14 引脚 PDIP、SOIC 和 TSSOP 封装。所有器件在 -40°C 至 +85°C 的温度范围和 2.3V 至 5.5V 的电源电压下均有完整的规格。
商品特性
- 低输入失调电压：最大 ±150 μV
- 低噪声：2.2 μVₚ₋ₚ（典型值，0.1 Hz 至 10 Hz）
- 轨到轨输出
- 低输入失调电流：典型值 0.3 nA
- 低静态电流：最大 25 μA
- 电源电压：2.3V 至 5.5V
- 单位增益稳定
- 片选（CS）功能：MCP618
- 工业温度范围：-40°C 至 +85°C
- 无相位反转
- 提供单通道、双通道和四通道封装
应用领域
- 电池供电仪器
- 体重秤
- 应变计
- 医疗仪器
- 测试设备
