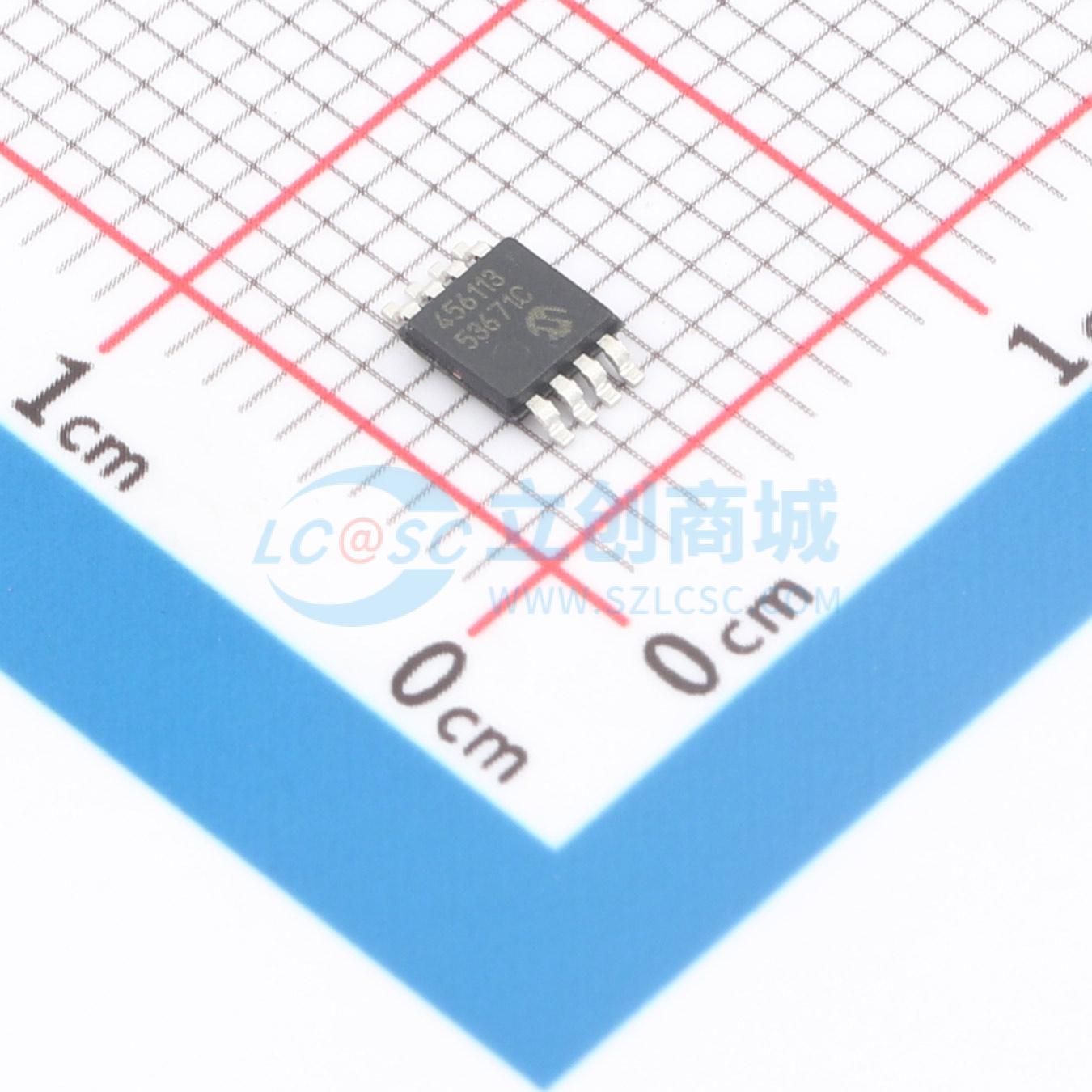

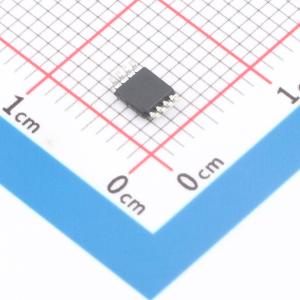

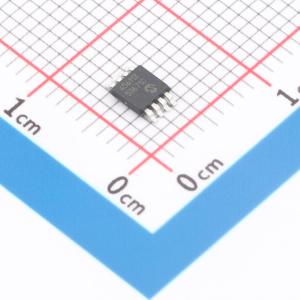

MCP4561-103E/MS

MCP45XX和MCP46XX器件通过I²C接口提供广泛的产品选择。该系列器件支持7位和8位电阻网络、非易失性存储器配置以及电位器和变阻器引脚排列。 WiperLock技术可将特定应用的校准设置保存在EEPROM中。

• 单或双电阻网络可选
• 电位器或变阻器配置可选
• 电阻网络分辨率： - 7位：128个电阻（129级） - 8位：256个电阻（257级）
• RAB电阻可选值： - 5 kΩ - 10 kΩ - 50 kΩ - 100 kΩ
• 抽头从0刻度到满刻度操作
• 低抽头电阻：75Ω（典型值）
• 低温度系数： - 绝对值（变阻器）：典型值50 ppm（0℃至70℃） - 比例值（电位器）：典型值15 ppm
• 非易失性存储器： - 自动恢复保存的抽头设置 - WiperLock™技术 - 10个通用存储位置
• I²C串行接口：支持100 kHz、400 kHz和3.4 MHz
• 串行协议支持： - 高速读写抽头 - 读写EEPROM - 启用/禁用写保护 - 启用/禁用WiperLock
• 通过终端控制（TCON）寄存器实现电阻网络终端断开功能
• 写保护功能： - 硬件写保护（WP）控制引脚 - 软件写保护（WP）配置位
• 欠压复位保护（典型值1.5V）
• 串行接口静态电流（典型值2.5 μA）
• 高耐压数字输入：最高12.5V
• 宽工作电压： - 2.7V至5.5V（器件特性规定） - 1.8V至5.5V（器件工作）
• 宽带宽（-3dB）操作： - 5.0 kΩ器件典型值2 MHz
• 扩展温度范围（-40℃至+125℃）
