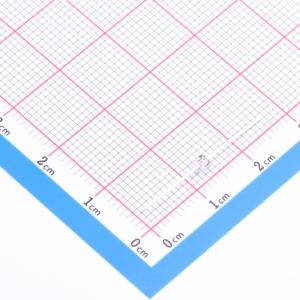

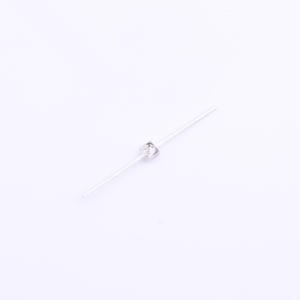

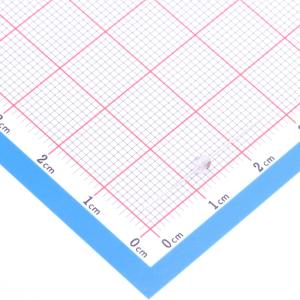

HLMT-PL00
HLMT-PL00
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- HLMT-PL00
- 商品编号
- C5730477
- 商品封装
- 插件,2.2x2mm
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 发光二极管/LED | |
| 灯头类型 | - | |
| 发光颜色 | 琥珀色 | |
| 正向压降(Vf) | 2V | |
| 功率 | - | |
| 正向电流 | 20mA | |
| 波长 | 590nm | |
| 峰值波长 | 592nm |
| 属性 | 参数值 | |
|---|---|---|
| 二极管配置 | 独立二极管 | |
| 透镜颜色 | 无色透明透镜 | |
| 色温 | - | |
| 发光强度 | 150mcd | |
| 发光角度 | 125° | |
| 载带方式 | - | |
| 工作温度 | -40℃~+100℃ |
商品概述
平顶封装灯珠采用无色非漫射截顶透镜，提供背光应用所需的宽辐射模式，也适合作为光管应用中的发射器。穹顶封装灯珠采用无色非漫射透镜，在窄辐射模式内提供高发光强度。所有器件均通过将LED芯片封装在轴向引线框架上形成模制环氧树脂超小型灯珠封装，提供多种封装配置选项，包括特殊的表面贴装引线配置、鸥翼形、轭形或Z形弯曲。提供中心间距为2.54毫米和5.08毫米的直角引线弯曲，用于通孔安装。
商品特性
- 超小型平顶封装，适合背光和光管应用
- 超小型穹顶封装，非漫射穹顶实现高亮度
- 宽范围驱动电流
- 颜色：590纳米琥珀色、605纳米橙色、615纳米橙红色、622/626纳米红色和635纳米红色
- 适合空间受限的应用
- 轴向引线
- 提供适用于表面贴装和通孔印刷电路板安装的引线配置
