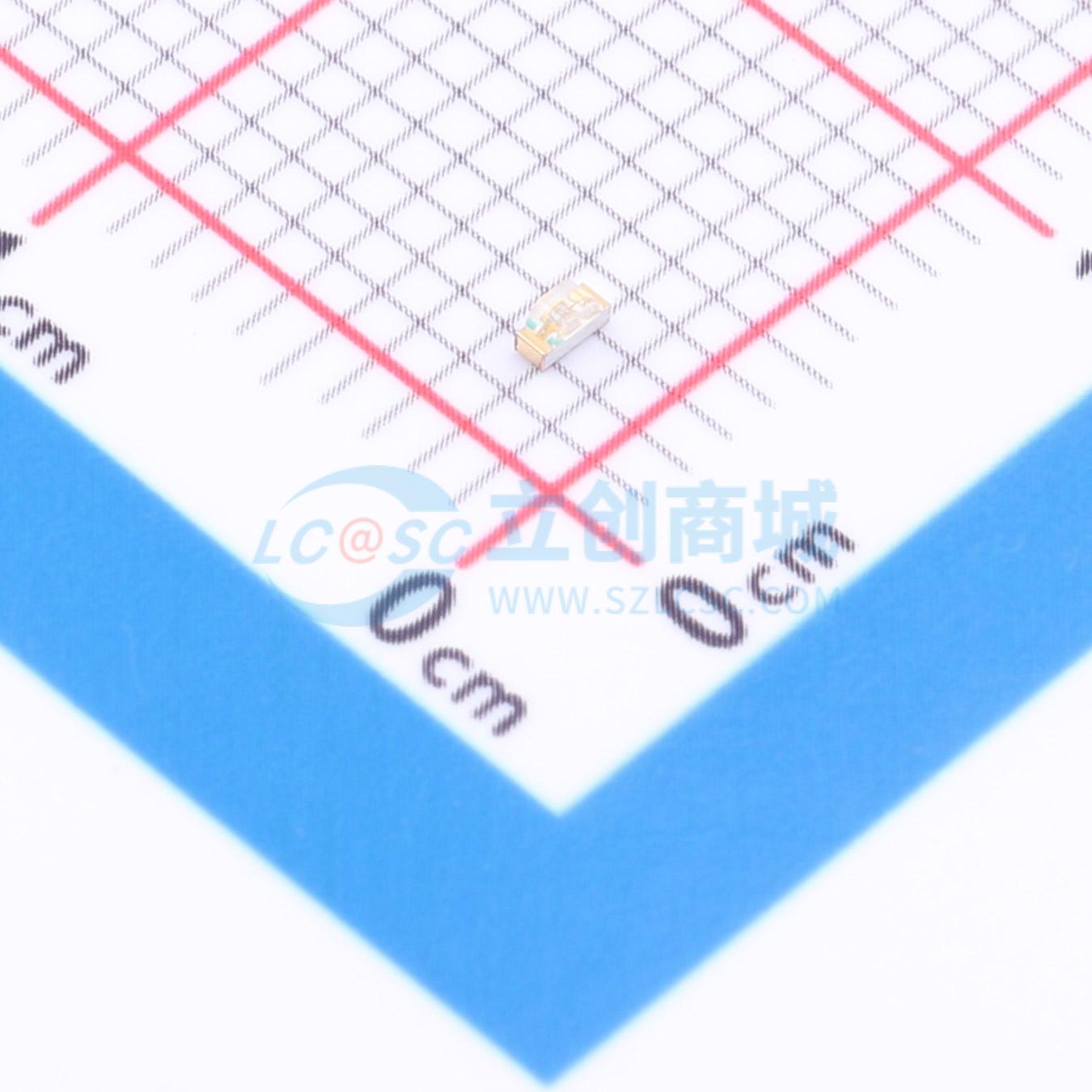

温馨提醒：图片仅供参考，商品以实物为准

HSMR-C120

1.6mmx1m侧视灯头蓝色独立二极管

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: HSMR-C120
商品编号: C5730931
商品封装: SMD,1.6x1mm
包装方式: 编带
商品毛重: 0.386克(g)

商品参数

商品概述

这些小型芯片式发光二极管采用高效高亮度的氮化镓铟材料，提供具有价格竞争力的高性能蓝色和绿色光输出。其520纳米绿色与470纳米蓝色为独特色调，可为产品提供色彩区分度。该系列芯片发光二极管提供顶部发光封装、侧面发光封装或反向安装封装。侧面发光封装特别适用于液晶显示器背光应用。顶部发光封装具有宽视角，适用于直接背光应用或与光导管配合使用。为便于拾放操作，这些芯片发光二极管以卷带盘形式提供。所有封装均兼容红外回流焊接，并按色彩和光强分档。

商品特性

高亮度
小型化尺寸
工业标准封装尺寸
漫射光学设计
顶部发光或直角发光
兼容红外回流焊接
兼容光导管使用
提供8毫米载带，卷盘直径7英寸
卷盘密封于带拉链的防潮袋中

应用领域

液晶显示器背光
按键背光
前面板指示灯
符号指示灯
微型显示器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	发光二极管/LED
	灯头类型	1.6mmx1m侧视灯头
	发光颜色	蓝色
	正向压降(Vf)	3.4V
	功率	78mW
	正向电流	20mA
	波长	473nm
	峰值波长	469nm

	属性	参数值
	二极管配置	独立二极管
	透镜颜色	无色透明透镜
	色温	-
	发光强度	55mcd
	发光角度	155°
	载带方式	-
	工作温度	-40℃~+85℃
