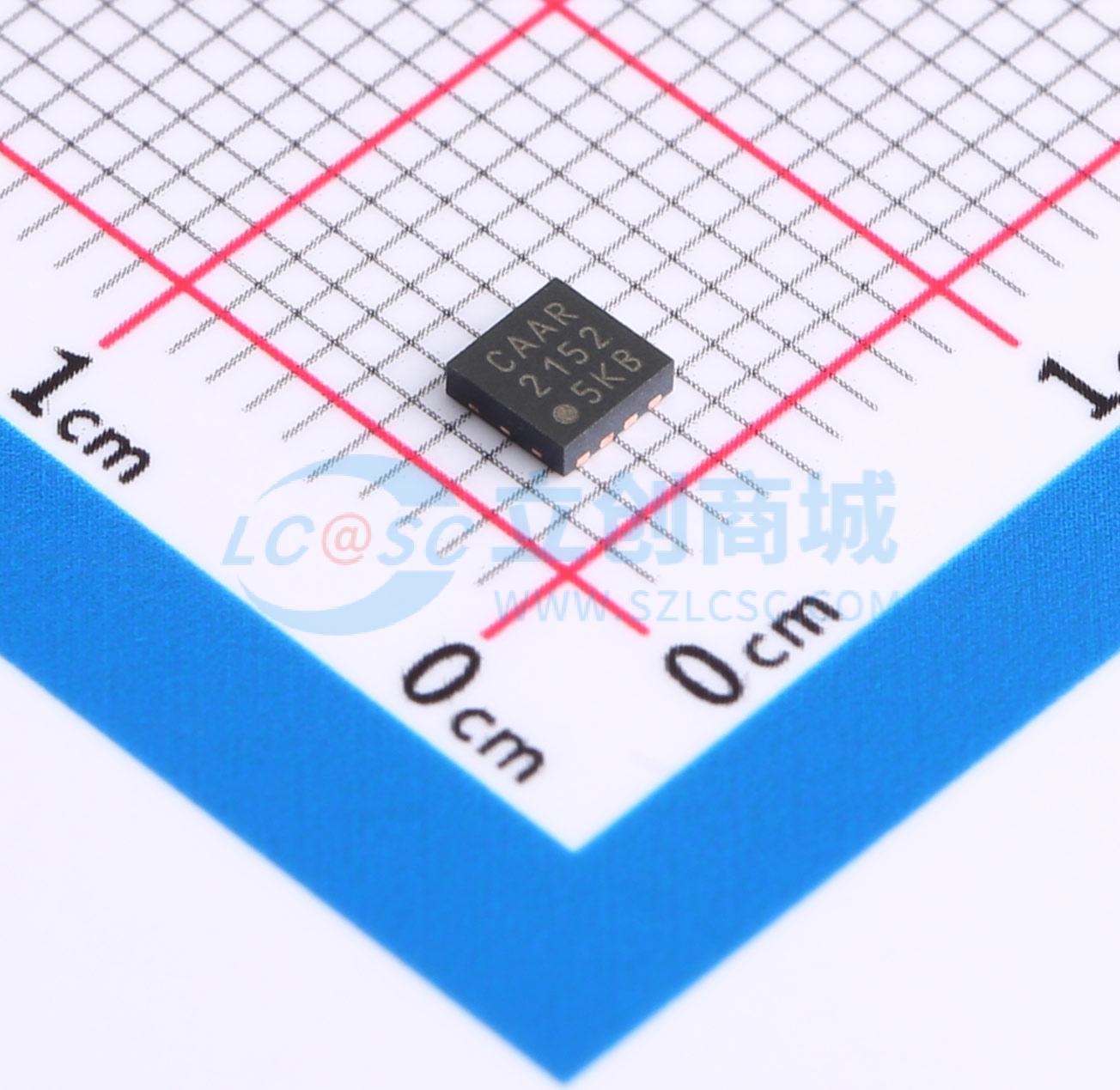

MCP1727-5002E/MF

MCP1727是一款1.5A低压差(LDO)线性稳压器，它在非常小的封装中提供了高电流和低输出电压。MCP1727有固定（或可调）输出电压版本，输出电压范围为0.8V至5.0V。1.5A的输出电流能力和低输出电压能力使得MCP1727成为需要高电流的新一代低于1.8V输出电压LDO应用的理想选择。

MCP1727使用陶瓷输出电容稳定工作，这些电容固有地提供了更低的输出噪声，并减小了整个稳压器解决方案的尺寸和成本。仅需1.0 µF的输出电容即可稳定LDO。

采用CMOS结构，MCP1727在整个输入电压范围内消耗的静态电流通常小于120 µA，这使其对于要求高输出电流的便携式计算应用具有吸引力。当关闭时，静态电流降至小于0.1 µA。

缩小比例后的输出电压被内部监测，并且当输出处于调节值的92%以内（典型值）时，提供电源良好(PWRGD)输出。可以在CDELAY引脚上使用外部电容来调整从200 µs到300 ms的延时。

过温保护和短路电流限制功能为LDO在系统故障条件下提供了额外的保护。

• 1.5A 输出电流能力
• 输入工作电压范围：2.3V 至 6.0V
• 可调输出电压范围：0.8V 至 5.0V
• 标准固定输出电压：0.8V, 1.2V, 1.8V, 2.5V, 3.0V, 3.3V, 5.0V
• 其他固定输出电压选项可根据需求提供
• 低 dropout 电压：典型值为 330 mV（在 1.5A 时）
• 典型输出电压容差：0.5%
• 使用 1.0 µF 陶瓷输出电容时稳定
• 快速响应负载瞬变
• 低电源电流：120 µA（典型值）
• 低关断电源电流：0.1 µA（典型值）
• 可调延迟的电源良好输出
• 短路电流限制和过温保护
• 3 mm x 3 mm DFN-8 和 SOIC-8 封装选项
• 通过汽车 AEC-Q100 可靠性测试

• 高速驱动器芯片组电源
• 网络背板卡
• 笔记本电脑
• 网络接口卡
• 掌上电脑
• 2.5V 到 1.XV 调压器
