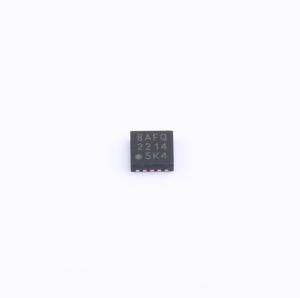

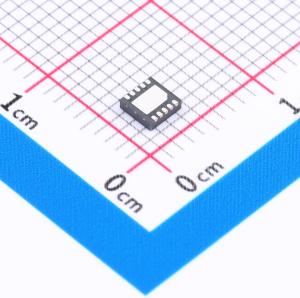

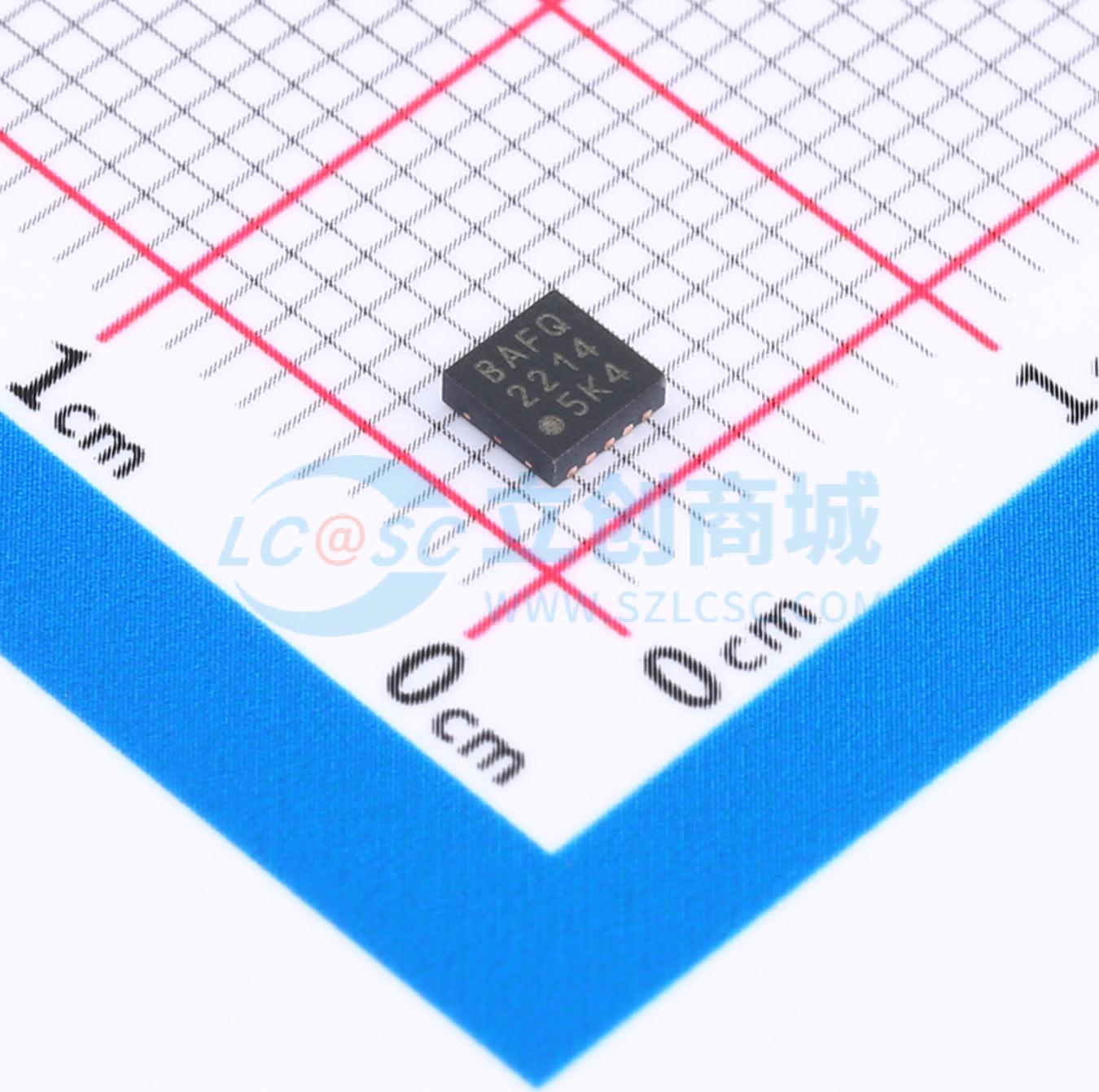

MCP19035-BAABE/MF
高速同步降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP19035是一款针对应用进行优化的高速同步降压控制器，可在最高30V的输入电压源下工作。该控制器采用电压模式控制架构，固定开关频率为300 kHz或600 kHz。高开关频率便于使用更小的无源元件，包括电感和输入/输出电容，从而实现紧凑、高性能的电源解决方案
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP19035-BAABE/MF
- 商品编号
- C635105
- 商品封装
- DFN-10-EP(3x3)
- 包装方式
- 管装
- 商品毛重
- 2.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~30V | |
| 输出电流 | 20A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 6mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
MCP19035是一款针对应用优化的高速同步降压控制器，可从高达30V的输入电压源工作。该控制器采用固定300 kHz或600 kHz开关频率的电压模式控制架构。高开关频率有利于使用更小的无源组件，包括电感器和输入/输出电容，从而实现紧凑、高性能的电源解决方案。MCP19035实现了自适应防交叉导通方案，以防止外部功率MOSFET中的直通现象。此外，MCP19035提供了多种死区时间选项，允许进一步优化，从而设计出更高效率的电源。
MCP19035控制器旨在用于提供高达20A输出电流的应用，支持宽范围的输入电压，最高可达30V。
SHDN输入用于开启和关闭设备。在关闭时，电流消耗被最小化。
MCP19035提供了电源良好功能（PWRGD），能够进行故障检测并简化时序控制。
