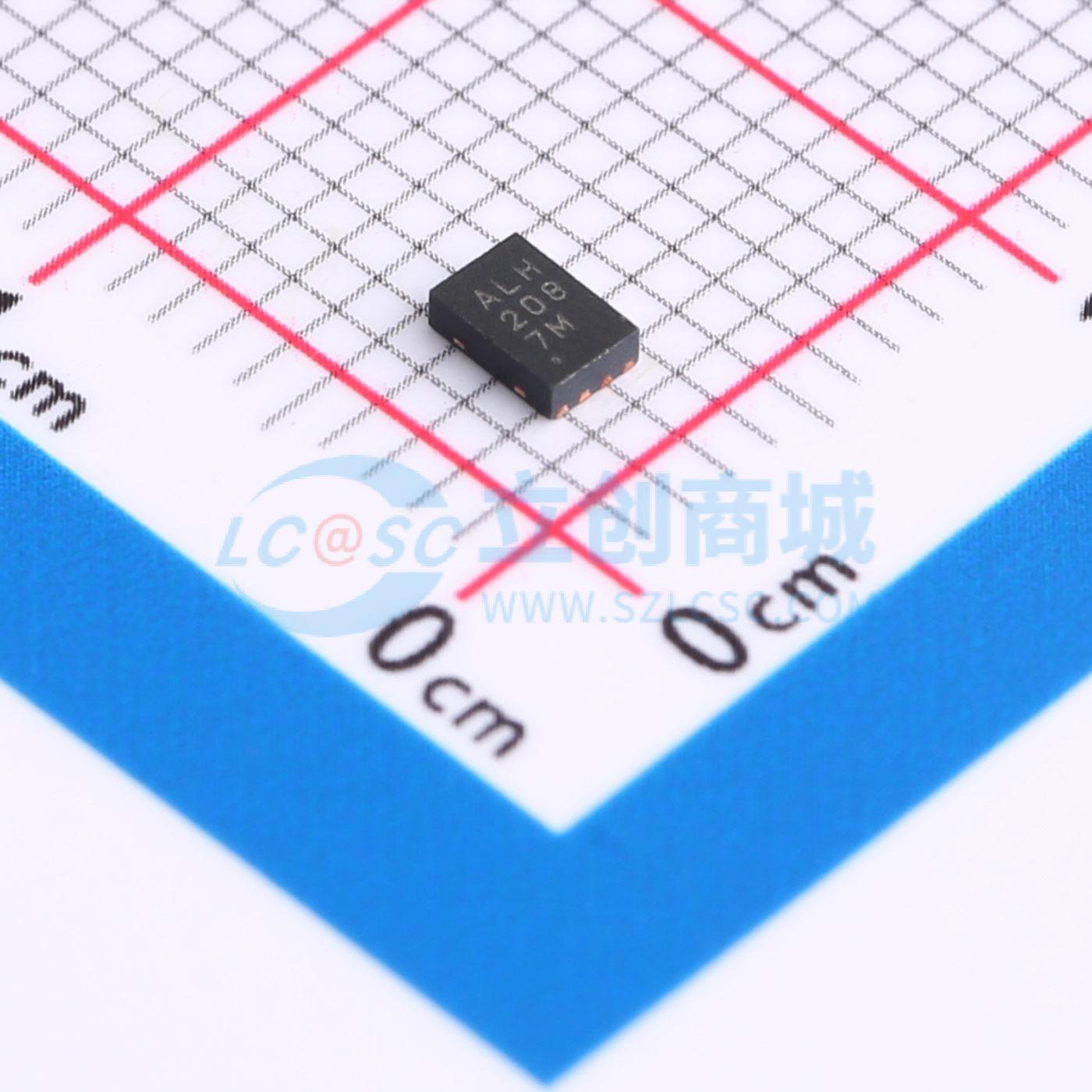

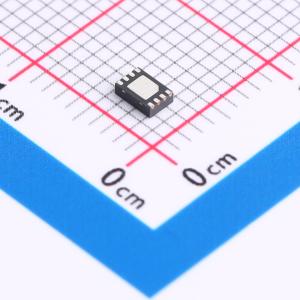

MCP1624-I/MC

MCP1623/24是一款紧凑、高效、固定频率的同步升压DC-DC转换器。它为采用单节、两节或三节碱性电池、镍镉电池、镍氢电池以及单节锂离子或锂聚合物电池供电的PIC微控制器应用提供了易于使用的电源解决方案。 低压技术使稳压器能够在低至0.65V的输入电压下启动，且不会产生高浪涌电流或输出电压过冲。通过集成低电阻N沟道升压开关和同步P沟道开关，实现了高效率。所有补偿和保护电路均集成在内，以最大限度地减少外部元件。对于待机应用，MCP1624在空载运行时仅消耗19μA电流。 “真正的”负载断开模式在禁用（EN = GND）时，通过消除从输入到输出的正常升压稳压器二极管路径，实现输入到输出的隔离。此模式下输入电流消耗小于1μA。 输出电压由一个小型外部电阻分压器设定。

• 典型效率高达96%
• 典型峰值输入电流限制为425mA
• 低启动电压：0.65V，输出电压3.3V，输出电流1mA（典型值）
• 低工作输入电压：0.35V，输出电压3.3V，输出电流1mA（典型值）
• 可调输出电压范围：2.0V至5.5V
• 最大输入电压：≤输出电压<5.5V
• 自动PFM/PWM操作（MCP1624）
• 仅PWM操作（MCP1623）
• PWM操作频率：500kHz
• 低器件静态电流：19μA，典型PFM模式
• 内部同步整流器
• 内部补偿
• 浪涌电流限制和内部软启动
• 真正的负载断开
• 关断电流（所有状态）：<1μA
• 低噪声、抗振铃控制
• 过温保护
• 可用封装：6引脚SOT - 23、8引脚2 x 3 DFN

• 单节、两节和三节碱性电池以及镍氢/镍镉电池供电的低功耗PIC微控制器应用
