商品概述

MCP1725是一款500mA低压差（LDO）线性稳压器，它在非常小的封装中提供高电流和低输出电压。MCP1725有固定（或可调）输出电压版本，输出电压范围为0.8V至5.0V。500mA的输出电流能力，结合低输出电压能力，使MCP1725成为对高电流需求的新低于1.8V输出电压LDO应用的理想选择。

MCP1725使用陶瓷输出电容稳定工作，这种电容天生提供了更低的输出噪声，并减少了整个稳压器解决方案的尺寸和成本。只需要1.0µF的输出电容即可稳定LDO。

采用CMOS结构，MCP1725在整个输入电压范围内消耗的静态电流通常小于120µA，这使得它对于需要高输出电流的便携式计算应用具有吸引力。当关闭时，静态电流减少到小于0.1µA。

内部监测缩小后的输出电压，并且当输出处于调节范围内的92%（典型值）时，提供电源良好（PWRGD）输出。可以通过在CDELAY引脚上添加外部电容来调整从200µs到300ms的延迟。

过温保护和短路电流限制功能在系统故障条件下为LDO提供了额外的保护。

应用领域

高速驱动器芯片组电源
网络背板卡
笔记本电脑
网络接口卡
掌上电脑
视频图形适配器
2.5V 到 1.XV 调压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	1.8V
	输出电流	500mA
	电源纹波抑制比(PSRR)	60dB@(100Hz)

	属性	参数值
	压差	350mV@(500mA)
	静态电流(Iq)	-
	特性	带使能；欠压锁定；过热保护；过流保护；短路保护
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1

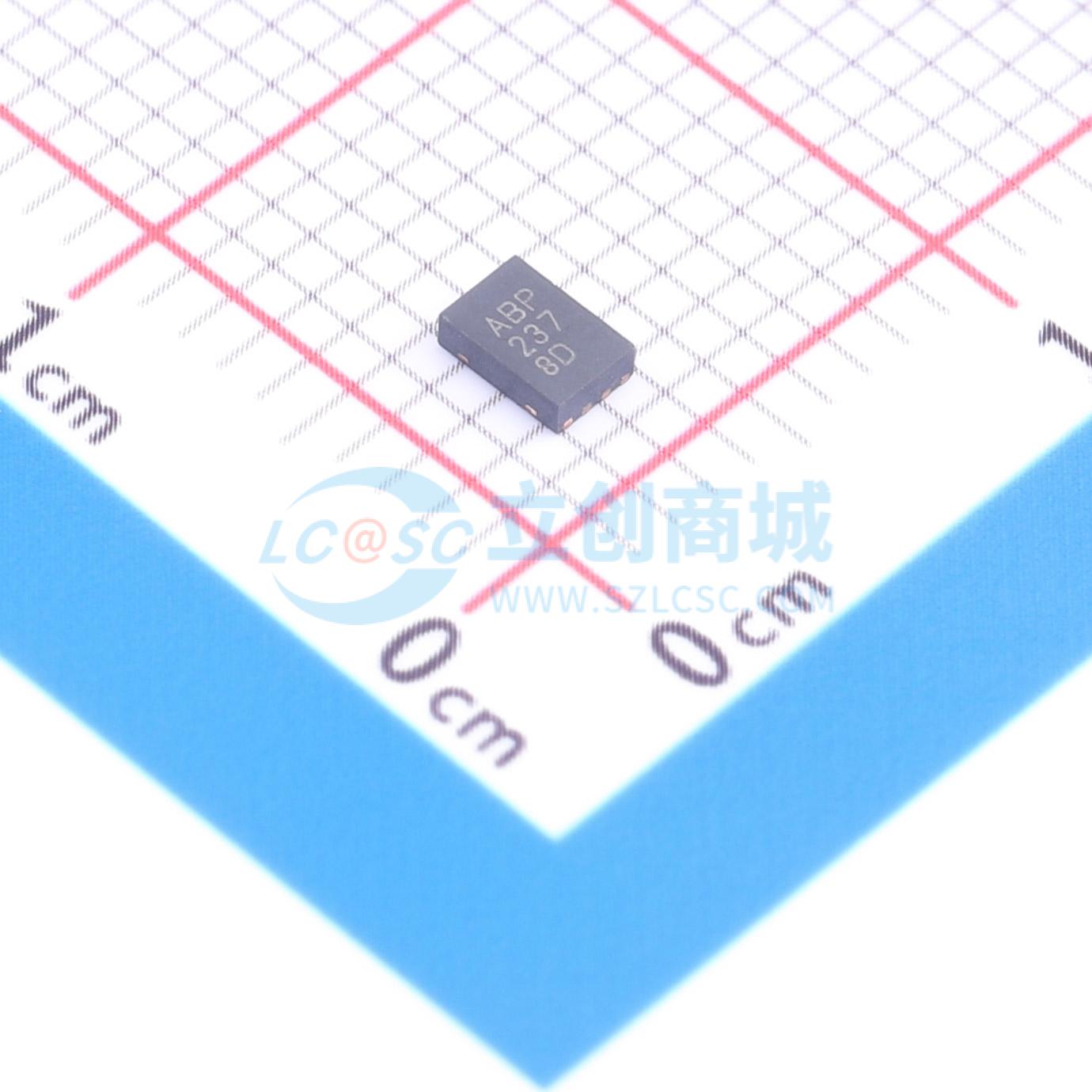

MCP1725-1802E/MC
