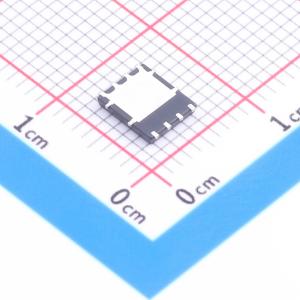

温馨提醒：图片仅供参考，商品以实物为准
DMTH10H009LPS-13
1个N沟道 耐压:100V 电流:14A 电流:100A
- 品牌名称
- DIODES(美台)
- 商品型号
- DMTH10H009LPS-13
- 商品编号
- C5711774
- 商品封装
- PowerDI5060-8
- 包装方式
- 编带
- 商品毛重
- 0.171克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 14A；100A | |
| 导通电阻(RDS(on)) | 8mΩ@10V,20A | |
| 耗散功率(Pd) | 1.5W；125W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 40.2nC@10V | |
| 输入电容(Ciss) | 2.309nF@50V | |
| 反向传输电容(Crss) | 13.7pF@50V | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品概述
这款MOSFET专为满足汽车应用的严格要求而设计。它通过了AEC - Q101认证，具备生产件批准程序（PPAP）支持，非常适合用于背光照明、电源管理功能和DC - DC转换器。
商品特性
- 额定温度可达+175°C — 非常适合高温环境
- 生产过程中进行100%非钳位电感开关（UIS）测试 — 确保最终应用更可靠、更耐用
- 低导通电阻
- 小尺寸、热效率高的封装，可实现更高密度的终端产品
- 可焊侧翼，便于光学检测
- 完全无铅且符合RoHS标准
- 无卤素和锑，是“绿色”器件
- DMTH69M8LFVWQ适用于需要特定变更控制的汽车应用；该产品通过AEC - Q101认证，具备PPAP能力，并在通过IATF 16949认证的工厂生产。
应用领域
- 背光照明-电源管理功能-DC-DC转换器
