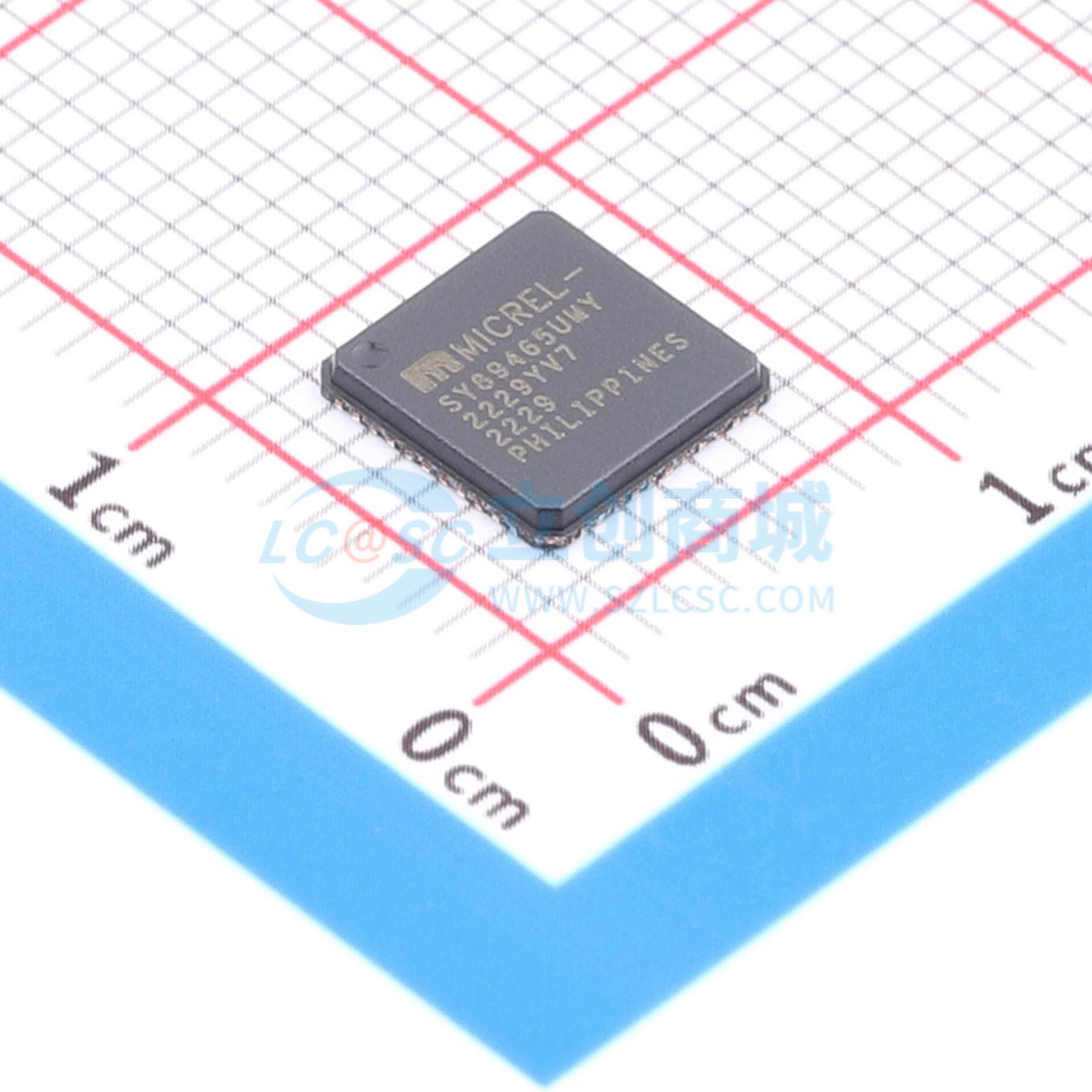

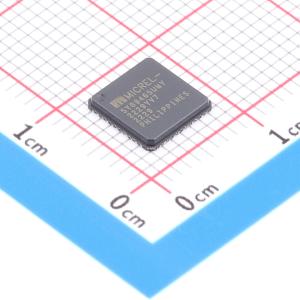

SY89465UMY

SY89465U是一款低抖动、1:10 LVDS扇出缓冲器，配备2:1差分输入多路复用器（MUX），专为冗余源切换应用而优化。与标准多路复用器不同，SY89465U的2:1短脉冲消除器（RPE）多路复用器可防止切换期间出现任何短周期或“短脉冲”。此外，独特的故障安全输入（FSI）保护功能可防止在所选输入时钟变为直流电压（差分输入引脚之间的电压降至100mV以下）时出现亚稳态。 差分输入采用3引脚内部端接架构，允许客户连接至低至100mV（200mVPP）的任何差分信号（交流或直流耦合），而无需在信号路径中使用任何电平转换或端接电阻网络。输出与LVDS兼容，保证快速上升/下降时间小于220ps。SY89465U采用2.5V±5%电源供电，保证在-40℃至+85℃的全工业温度范围内正常工作。

• 在两个源之间进行选择，并提供10个精确的LVDS副本
• 保证在温度和电源电压变化时的交流性能
• 宽工作频率范围：1kHz至>1.5GHz
• 输入到输出传输延迟<1200ps
• 上升/下降时间<220ps
• 独特的、正在申请专利的输入隔离设计可将相邻通道串扰降至最低
• 故障安全输入可防止振荡
• 超低抖动设计：
  • 典型相位抖动为183 fsRMS
  • 多路复用器串扰引起的抖动<0.7psRMS
• 独特的专利输入端接和VT引脚可接受直流和交流耦合输入（CML、PECL、LVDS）
• LVDS输出摆幅为325mV
• 电源电压为2.5V±5%
• 工业温度范围为-40℃至+85℃
• 输出使能

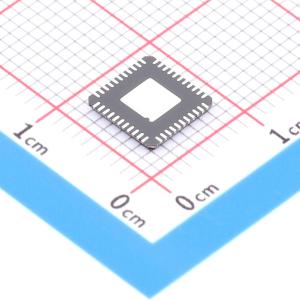

• 采用44引脚7mm×7mm QFN封装

• 冗余时钟切换
• 故障安全时钟保护
