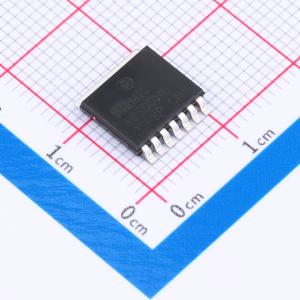

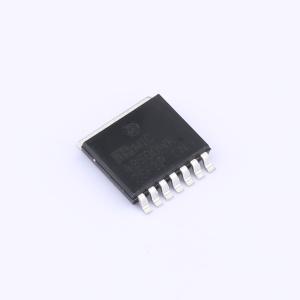

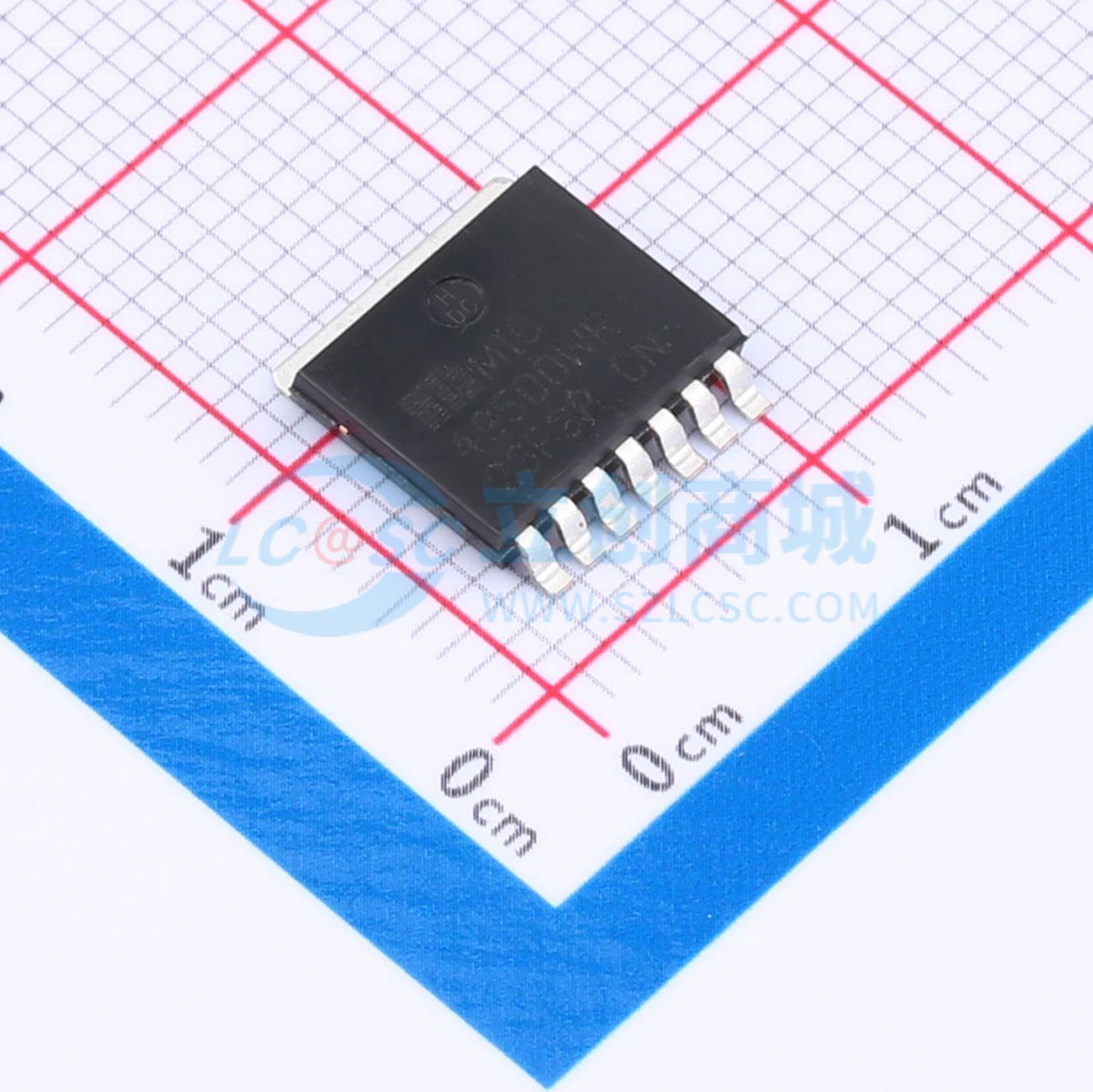

MIC49500WR-TR

5A双供电低电压高带宽LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款超高频、低压差、5.0A的电压调节器，适用于为低压微处理器的核心电压供电。采用双电源配置，可实现极低的输出阻抗和极快的瞬态响应。需要一个偏置输入电源和一个主输入电源，允许主电源轨上的超低输入电压。输入电源工作范围为1.4V至6V，偏置电源需要3V至6V才能正常工作。可调节至低至0.7V的输出电压，是低压到低压转换的理想产品。为了稳定运行，需要最小的输出电容，可与任何类型的电容器（包括小型陶瓷电容器）配合使用，以达到最佳效果。提供0.9V至1.8V的固定输出电压和低至0.7V的可调输出电压，采用7引脚S-Pak和TO-263封装。额定工作结温范围为 -40℃至125℃。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC49500WR-TR
商品编号: C632816
商品封装: SPAK-7
包装方式: 编带
商品毛重: 0.56克(g)

商品参数

参数完善中

商品概述

MIC49500是一款超高带宽、低压降、5.0A的电压调节器，非常适合为低电压微处理器的核心电压供电。MIC49500采用了双电源配置，能够实现非常低的输出阻抗和非常快的瞬态响应。MIC49500需要一个偏置输入电源和一个主输入电源，这允许在主电源轨上使用超低输入电压。输入电源的工作范围是1.4V至6V，而偏置电源需要3V至6V才能正常工作。MIC49500可以将输出电压调节到最低0.7V，使其成为低压到低压转换的理想产品。为了保证稳定性，MIC49500要求最少的输出电容，并且可以与任何类型的电容器配合使用，包括小型陶瓷电容器。MIC49500提供固定输出电压版本（从0.9V到1.8V）和可调输出电压版本（最低可达0.7V），并采用7引脚S-Pak和TO-263封装。MIC49500的结温工作温度范围为-40℃至125℃。

商品特性

输入电压范围：V_IN: 1.4V 至 6V – V_BIAS: 3.0V 至 6V
使用10μF陶瓷输出电容时稳定
初始输出容差为±1.0%
最大压降（V_IN - V_OUT）在温度范围内为500mV
可调输出电压低至0.7V
超快瞬态响应（带宽高达10MHz）
优异的线路和负载调节特性
逻辑控制关断选项
热关断和电流限制保护
薄型7引脚S-Pak封装
TO-263 7引脚封装
工作结温范围为-40°C至+125°C

应用领域

ASIC核心电压调节器
PLD/FPGA核心电源供应
线性负载点转换
高速后置稳压器
