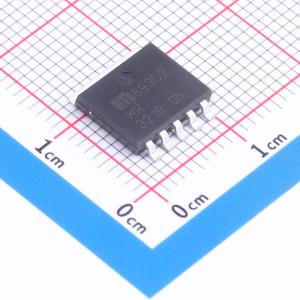

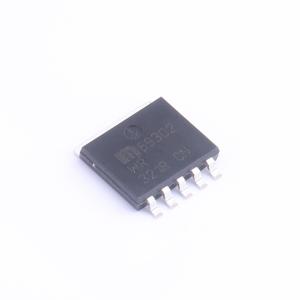

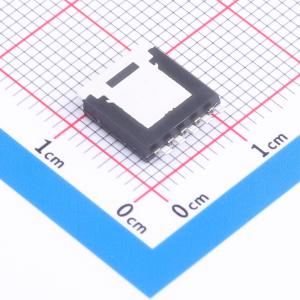

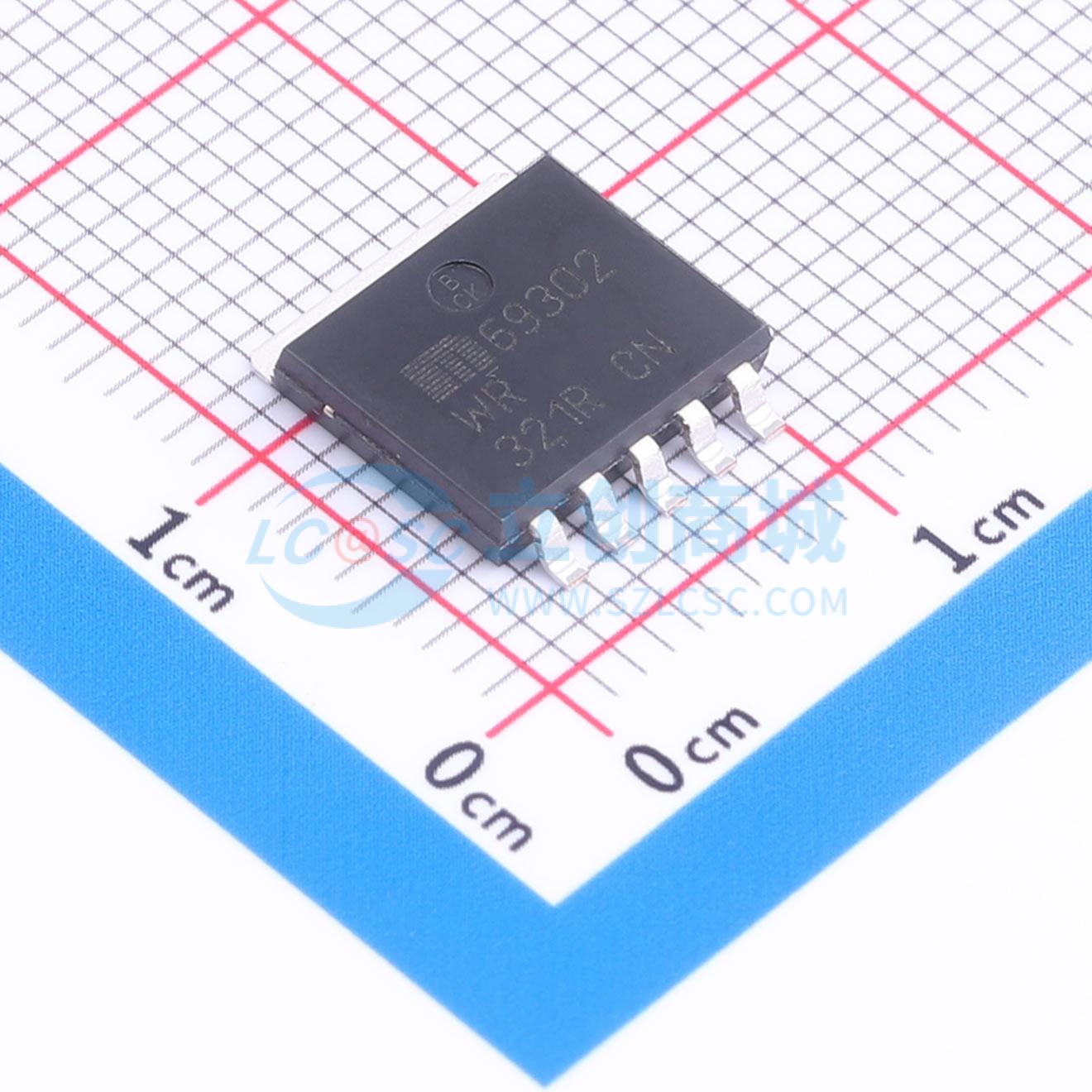

MIC69302WR-TR

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC69302WR-TR
商品编号: C632834
商品封装: SPAK-5
包装方式: 编带
商品毛重: 0.617778克(g)

商品参数

商品概述

MIC69301/2/3是MIC69xxx系列高电流、低压稳压器中输出电流为3A的产品，该系列支持1A、1.5A、3A和5A的电流。该系列产品采用单路低压电源供电，在最坏情况下仍能提供高精度和500mV的超低压差。 MIC69301/2/3的输入电压范围为1.65V至5.5V。它专为驱动需要大电流、低电压的数字电路而设计（如PLD、DSP、微控制器等）。这些稳压器提供可调输出电压和固定输出电压两种版本。可调版本的输出电压可低至0.5V。 MIC69301/2/3的uCap设计针对使用低容值、低ESR陶瓷输出电容时的稳定性进行了优化。 MIC69301/2/3具备热关断和限流保护功能，还设有逻辑使能和错误标志引脚。 MIC69301/2/3提供TO - 263、S - PAK和ePad SOIC - 8封装。MIC69303还提供12引脚4mm x 4mm MLF封装。所有封装的工作温度范围均为 - 40℃至 + 125℃。

商品特性

输入电压范围：VIN：1.65V至5.5V
全温度范围内最大压差（VIN - VOUT）为500mV
可调输出电压低至0.5V
使用10μF陶瓷输出电容时稳定
出色的线性和负载调整率
逻辑控制关断
热关断和限流保护
错误标志输出
5引脚TO - 263封装
5引脚S - Pak封装
ePad SOIC - 8封装
12引脚4mm x 4mm MLF封装（仅适用于MIC69303）
结温范围： - 40℃至 + 125℃

应用领域

负载点应用
工业电源
敏感射频应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	500mV~5V
	输出电流	3A
	压差	500mV@(3A)

	属性	参数值
	静态电流(Iq)	-
	特性	带使能；过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
