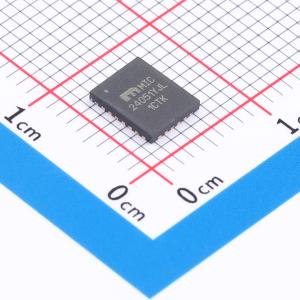

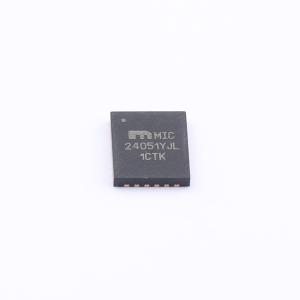

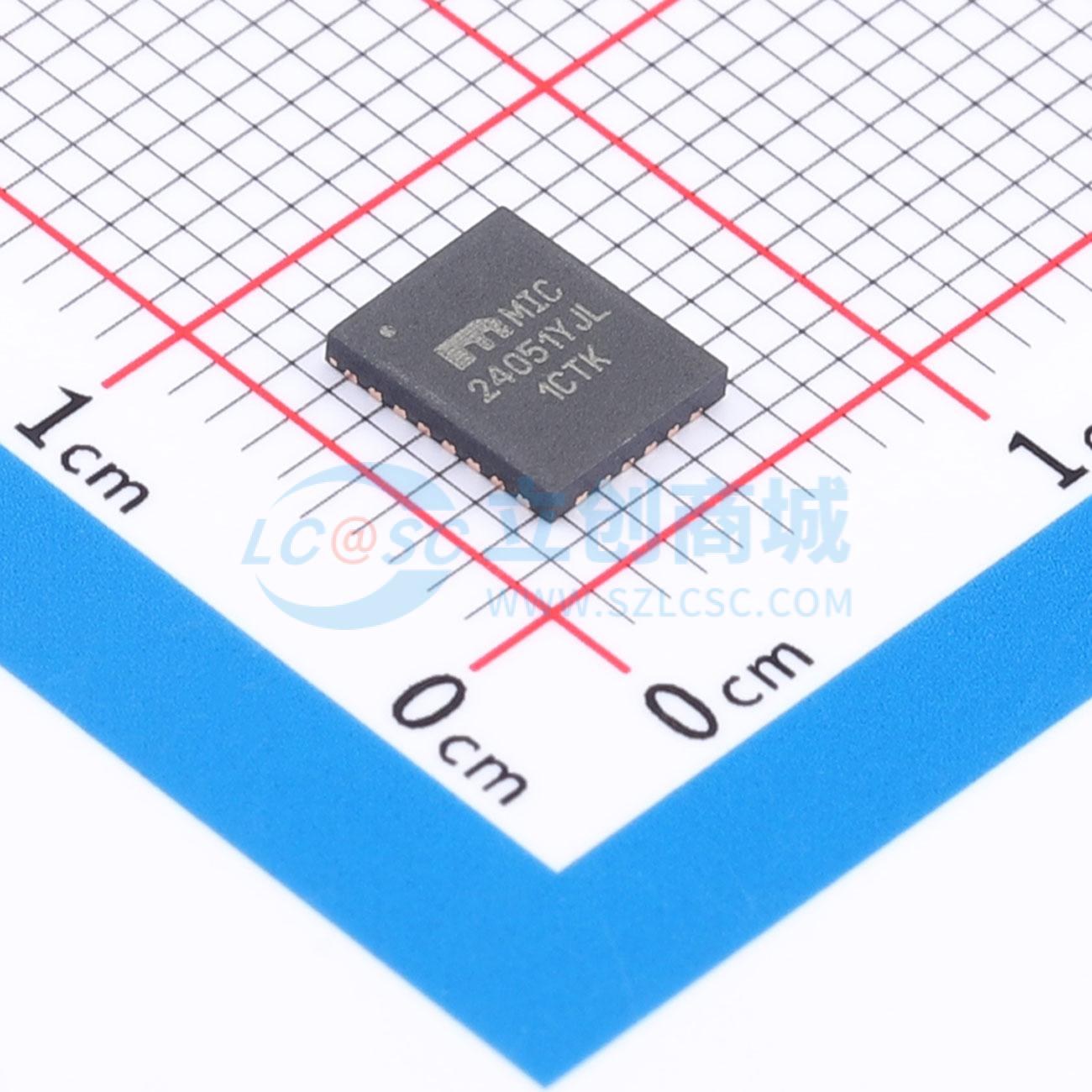

MIC24051YJL-TR

12V, 6A 高效同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC24051 是一款具有 Hyper Speed Control 架构的高效同步降压调节器,支持 4.5V 至 19V 的输入电压范围,最大输出电流可达 6A。输出电压可在 0.8V 至 5.5V 范围内调节,具有 ±1% 的反馈精度和 600kHz 的开关频率。该器件还提供了多种保护功能,包括欠压锁定、软启动、折返电流限制和“hiccup模式”短路保护。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC24051YJL-TR
商品编号: C632081

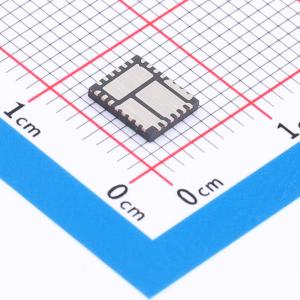

商品封装: QFN-28(5x6)
包装方式: 编带
商品毛重: 0.338克(g)

商品参数

商品概述

一款定频同步降压稳压器，采用独特的自适应导通时间控制架构。其输入电源范围为4.5V至19V，可提供高达6A的稳压输出电流。输出电压可调节至低至0.8V，保证精度为±1%，器件开关频率为600kHz。 Hyper Speed Control®架构可实现超快速瞬态响应，同时减少输出电容，还能实现（高输入电压）/（低输出电压）操作。这种自适应导通时间纹波控制架构将定频操作和快速瞬态响应的优势集于一身。提供全套保护功能，确保IC在故障条件下得到保护。这些功能包括欠压锁定，以确保在电源骤降条件下正常运行；内部软启动，以减少浪涌电流；折返式电流限制、“打嗝模式”短路保护和热关断。还提供了一个漏极开路的电源正常（PG）引脚。

商品特性

Hyper Speed Control®架构支持：
- 高电压差操作（输入电压 = 19V，输出电压 = 0.8V）
- 小输出电容
4.5V至19V电压输入
6A输出电流能力，效率高达95%
输出电压可在0.8V至5.5V之间调节
±1%反馈精度
任何电容均稳定 - 零至高等效串联电阻（ESR）
600kHz开关频率
无需外部补偿
电源正常（PG）输出
折返式电流限制和“打嗝模式”短路保护
支持向预偏置负载安全启动
-40℃至+125℃结温范围
采用28引脚5mm×6mm QFN封装

应用领域

服务器和工作站
路由器、交换机和电信设备
基站

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~19V
	输出电压	800mV~5.5V
	输出电流	6A
	开关频率	600kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	730uA
	开关管(内置/外置)	内置
	输出类型	可调
