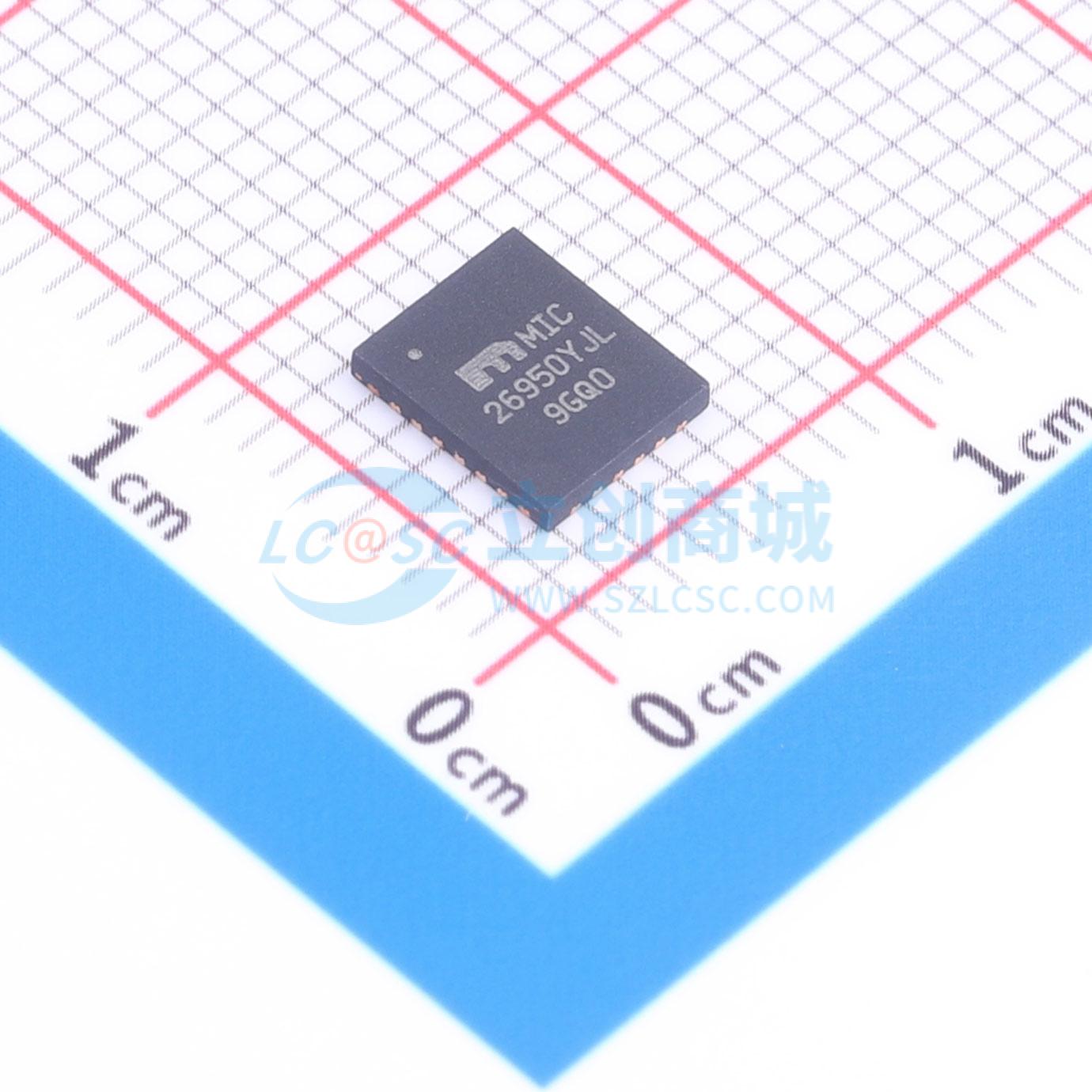

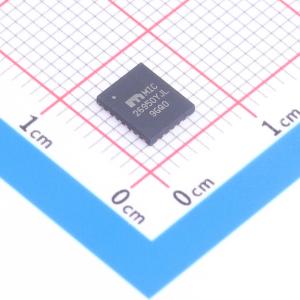

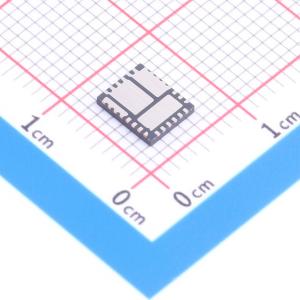

温馨提醒：图片仅供参考，商品以实物为准
MIC26950YJL-TR
12A 同步降压DC-DC调节器
- 描述
- MIC26950是一款12A同步降压DC-DC调节器,采用Hyper Speed Control架构,支持4.5V至26V的输入电压范围,输出电压可调范围为0.8V至5.5V,具有高效率、快速瞬态响应和多种保护功能。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC26950YJL-TR
- 商品编号
- C632102
- 商品封装
- QFN-28(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.338克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~26V | |
| 输出电压 | 800mV~5.5V | |
| 输出电流 | 12A | |
| 开关频率 | 300kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.4mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
Micrel公司的MIC26950是一款定频同步降压稳压器，采用独特的数字修正自适应导通时间控制架构。MIC26950的输入电源电压范围为4.5V至26V，可提供高达12A输出电流的稳压输出。输出电压可调节至低至0.8V，典型精度为±1%，器件的开关频率为300kHz。 Micrel的Hyper Speed Control™架构可实现超快速瞬态响应，同时减少输出电容，还能实现高输入电压（VIN）/低输出电压（VOUT）操作。这种数字修正自适应导通时间纹波控制架构将定频操作和快速瞬态响应的优势集于一身。 MIC26950具备全套保护功能，可确保IC在故障条件下得到保护。这些功能包括欠压锁定（确保在电源电压骤降条件下正常工作）、内部软启动（减少浪涌电流）、折返式电流限制、“打嗝”模式短路保护和热关断。
商品特性
- 支持Hyper Speed Control™架构
- 高电压差操作（VIN = 26V，VOUT = 0.8V）
- 小输出电容
- 4.5V至26V输入电压
- 0.8V至5.5V可调输出（精度±1%）
- 支持任意电容™稳定 - 零等效串联电阻（ESR）至高等效串联电阻输出电容
- 12A输出电流能力
- 300kHz开关频率
- 内部补偿
- 高达95%的效率
- 6ms内部软启动
- 折返式电流限制和“打嗝”模式短路保护
- 热关断
- 支持向预偏置负载安全启动
- -40℃至+125℃结温范围
- 28引脚5mm X 6mm MLF封装
应用领域
- 分布式电源系统
- 通信/网络基础设施
- 机顶盒、网关和路由器
- 打印机、扫描仪、显卡和视频卡
