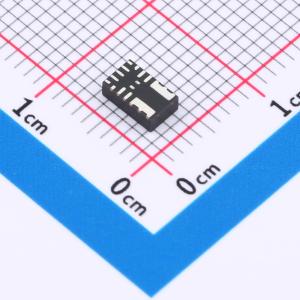

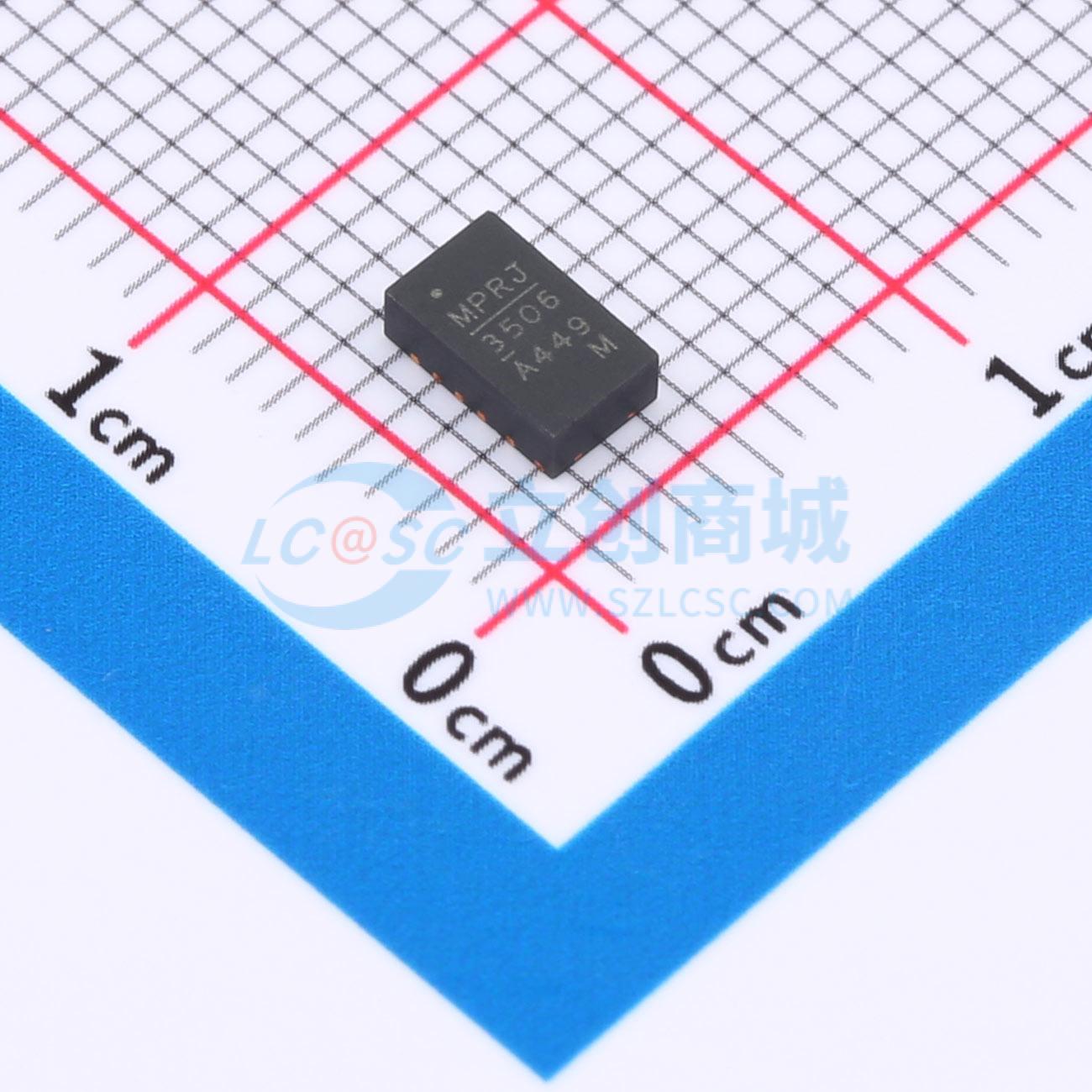

MPM3506AGQV-Z

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MPM3506A是一款同步整流降压转换器，内置功率MOSFET、电感和两个电容。它仅需4个外部元件，就能在宽输入电源范围内实现0.6A的连续输出电流，且具有出色的负载和线性调整率，提供了紧凑的解决方案。MPM3506A工作在1.15MHz开关频率下，可实现快速的负载瞬态响应。全面的保护功能包括过流保护（OCP）和热关断（TSD）。MPM3506A消除了设计和制造风险，同时显著缩短了产品上市时间。MPM3506A采用节省空间的QFN - 19（3mmx5mmx1.6mm）封装。
品牌名称: MPS(芯源)
商品型号: MPM3506AGQV-Z
商品编号: C5676715
商品封装: QFN-19(3x5)
包装方式: 编带
商品毛重: 0.112克(g)

商品参数

商品概述

MPM3506A是一款同步整流降压转换器，内置功率MOSFET、电感和两个电容。它仅需4个外部元件，就能在宽输入电源范围内实现0.6A的连续输出电流，且具有出色的负载和线性调整率，提供了紧凑的解决方案。MPM3506A工作在1.15MHz开关频率下，可实现快速的负载瞬态响应。全面的保护功能包括过流保护（OCP）和热关断（TSD）。 MPM3506A消除了设计和制造风险，同时显著缩短了产品上市时间。 MPM3506A采用节省空间的QFN - 19（3mmx5mmx1.6mm）封装。

商品特性

完整的开关模式电源
4.5V至36V宽工作输入范围
0.6A连续负载电流
90mΩ/60mΩ低RDS(ON)内部功率MOSFET
固定1.15MHz开关频率
800kHz - 2MHz频率同步
轻载时的节能模式
电源正常指示
采用谷值电流检测和打嗝模式的过流保护
热关断
输出从0.8V可调
采用QFN - 19（3mmx5mmx1.6mm）封装
整体解决方案尺寸6.7mmx6.3mm

应用领域

工业控制
汽车
医疗和成像设备
电信应用
低压差线性稳压器（LDO）替代
空间和资源受限的应用
分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.5V~36V
	输出电压(Vout)	810mV~32V
	输出电流(最大值)	600mA
	静态电流(Iq)	580uA

	属性	参数值
	开关频率	1.15MHz
	特性	过流保护；过热保护
	长度	5mm
	宽度	3mm
	高度	1.6mm
	工作温度	-40℃~+125℃
