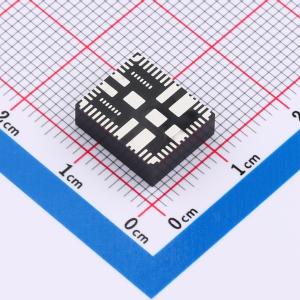

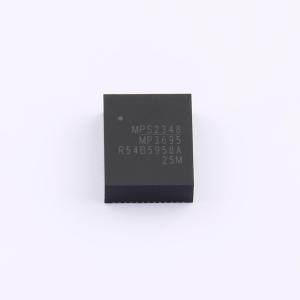

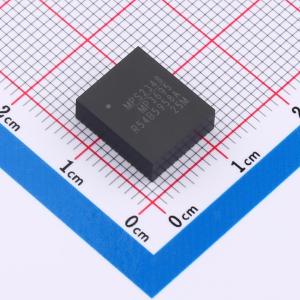

温馨提醒：图片仅供参考，商品以实物为准

MPM3695GRF-25-0022

16V, 20A, 可扩展的带PMBus的DC/DC电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入7V~30V，3A以上(大电流)方案，
品牌名称: MPS(芯源)
商品型号: MPM3695GRF-25-0022
商品编号: C5676724
商品封装: QFN-59(10x12)
包装方式: 托盘
商品毛重: 1.65克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

MPM3695 - 25是一款可扩展的、具备PMBus接口的完全集成式电源模块。MPM3695 - 25提供了完整的电源解决方案，在较宽的输入电压范围内，可实现高达25A的峰值输出电流，并具备出色的负载和线性调节能力。它在较宽的负载范围内高效运行，且可并联使用以提供更高的负载电流。 MPM3695 - 25采用了MPS专有的多相恒定导通时间（MCOT）控制技术，可提供超快速瞬态响应和简单的环路补偿。PMBus接口可用于模块配置和关键参数监控。 MPM3695 - 25具备全面的保护功能，包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。它所需的外部元件数量极少且易于获取，采用QFN - 59（10mmx12mmx4mm）封装。

商品特性

3V起的宽输入电压范围
外部VCC供电时，输入电压范围为3V - 16V
内部Vcc供电时，输入电压范围为4V - 16V
输出电压范围为0.5V至5.5V
连续输出电流20A，峰值25A
多相运行自动交错
自适应MCOT自动补偿，实现超快速瞬态响应
在0℃至+70℃结温范围内，参考电压精度为1%
输出电压真远端检测
符合PMBus 1.3标准
遥测回读功能，包括VIN、VOUT、IOUT、温度和故障信息
可通过PMBus进行编程
- 电流限制
- 脉冲跳跃模式或连续导通模式（CCM）选择
- 软启动时间
- 开关频率
- 故障限制
采用QFN - 59（10mmx12mmx4mm）封装

应用领域

电信和网络系统
工业设备
服务器和计算机
FPGA/ASIC
人工智能和数据挖掘

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(210个/托盘，最小起订量 1 个)

个

起订量：1 个210个/托盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源模块
	输出通道数	1
	工作电压(Vin)	3V~16V
	输出电压精度	±1%
	输出电压(Vout)	500mV~5.5V
	输出电流(最大值)	20A

	属性	参数值
	开关频率	600kHz
	特性	过压保护；欠压保护；过流保护；过热保护
	长度	10mm
	宽度	12mm
	高度	4mm
	工作温度	-40℃~+125℃
