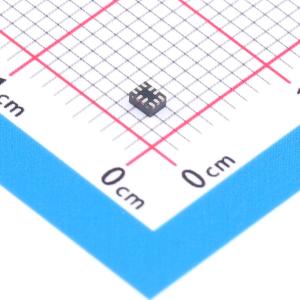

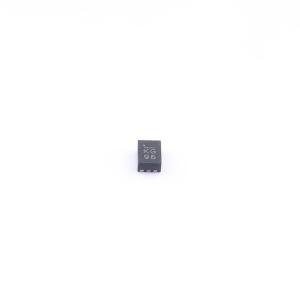

MP5418AGQG-Z

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: MP5418A 是一款单片负电荷泵，内置可调负稳压器。其输入电压范围为 2.3V 至 5V，可提供与负输入电压相等的非稳压输出。MP5418A 还能提供介于 0V 和负输入电压之间的稳压输出
品牌名称: MPS(芯源)
商品型号: MP5418AGQG-Z
商品编号: C5676163
商品封装: QFN-10(1.4x1.8)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

MP5418A是一款单片负电荷泵，内置可调负稳压器。其输入电压范围为2.3V至5V，可提供等于负输入电压的非稳压输出。MP5418A还能提供0V至负输入电压之间的稳压输出。为实现简单性和紧凑性，无需外部电感器。内部软启动电路可有效降低启动期间的浪涌电流。 MP5418A采用超薄QFN - 10（1.4mmx1.8mm）封装。MP5418A仅需四个陶瓷电容器即可实现最小尺寸的解决方案。它非常适合广泛的应用，包括光模块、RF放大器和传感器电源。

商品特性

输入电压（VIN）范围：2.3V至5V
最大输出电流：200mA
输出电流为60mA时仅需4个4.7μF的电容器
采用固定频率控制，输出电压（VO）纹波低
使能（EN）控制
启动时无浪涌电流
短路电流保护
双输出：
- -1倍电荷泵
- 稳压输出范围：0V至 - 输入电压（-VIN）
采用QFN - 10（1.4mmx1.8mm）封装

应用领域

光模块
RF放大器偏置
便携式仪器中的传感器电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	2.3V~5V
	静态电流(Iq)	1.32mA
	开关频率	455kHz

	属性	参数值
	工作温度	-40℃~+125℃
	功能类型	反相
	PFM模式	不支持
	输出电流(Iout)	200mA
