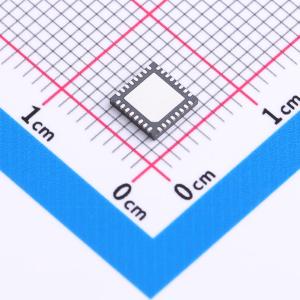

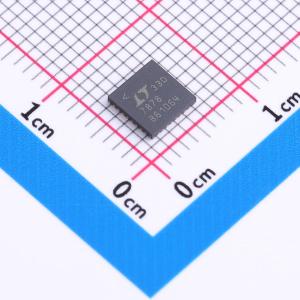

温馨提醒：图片仅供参考，商品以实物为准

LTC7878AUH#TRPBF

高效率同步整流四开关升降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC7878是一款高性能的四开关升降压控制器,支持输入电压高于、低于或等于输出电压的操作。该控制器采用恒定频率峰值电流模式架构,支持高达600kHz的可锁相开关频率。它具有同步整流功能,最高效率可达98%,适用于工业和电信系统。
品牌名称: ADI(亚德诺)
商品型号: LTC7878AUH#TRPBF
商品编号: C5665467
商品封装: QFN-32(5x5)
包装方式: 编带
商品毛重: 0.161152克(g)

商品参数

商品概述

LTC7878是一款高性能的降压 - 升压型开关稳压器控制器，可在输入电压高于、低于或等于输出电压的条件下工作。其采用恒定频率、峰值电流模式架构，开关频率最高可达600kHz且可锁相，同时可编程的输入或输出电流环路能精确调节平均输入或输出电流，适用于电池充电应用。LTC7878的输入和输出电压范围宽，为5V至70V，且在不同工作区域之间可实现无缝、低噪声转换，非常适合工业和电信系统。 LTC7878具备强制连续模式（FCM）/脉冲跳跃模式操作功能。它支持多相/多芯片并联操作，适用于高功率应用。其他特性包括7V N沟道栅极驱动器、智能EXTVCC辅助电源和可编程电感峰值电流限制。PGOOD引脚用于指示输出电压是否在其设计设定值的±10%范围内。 LTC7878采用薄型32引脚QFN封装。

商品特性

单电感架构，允许VIN高于、低于或等于稳压后的VOUT
同步整流：效率高达98%
宽VIN电压范围：5V至70V
±1%输出电压精度：1V ≤ VOUT ≤ 70V
DCR或RSENSE电流检测
降压/升压/降压 - 升压模式下的峰值电流模式控制
可编程输入或输出电流调节
7V NMOS栅极驱动器
可锁相频率（100kHz至600kHz）
多相/多芯片并联操作
可选连续或脉冲跳跃模式
工作和电感峰值电流限制
小型32引脚5mm × 5mm QFN封装

应用领域

工业和电信系统
分布式直流电源或电池系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	5V~70V
	输出电压	1V~70V
	输出电流	-
	开关频率	100kHz~600kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	3mA
	开关管(内置/外置)	外置
	输出类型	可调
