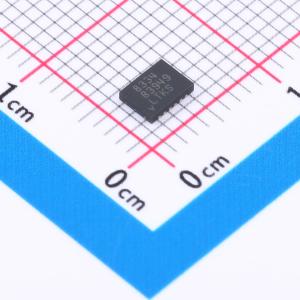

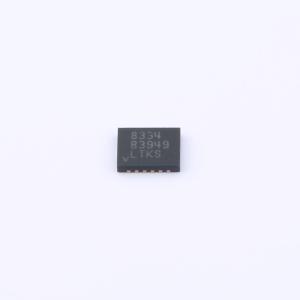

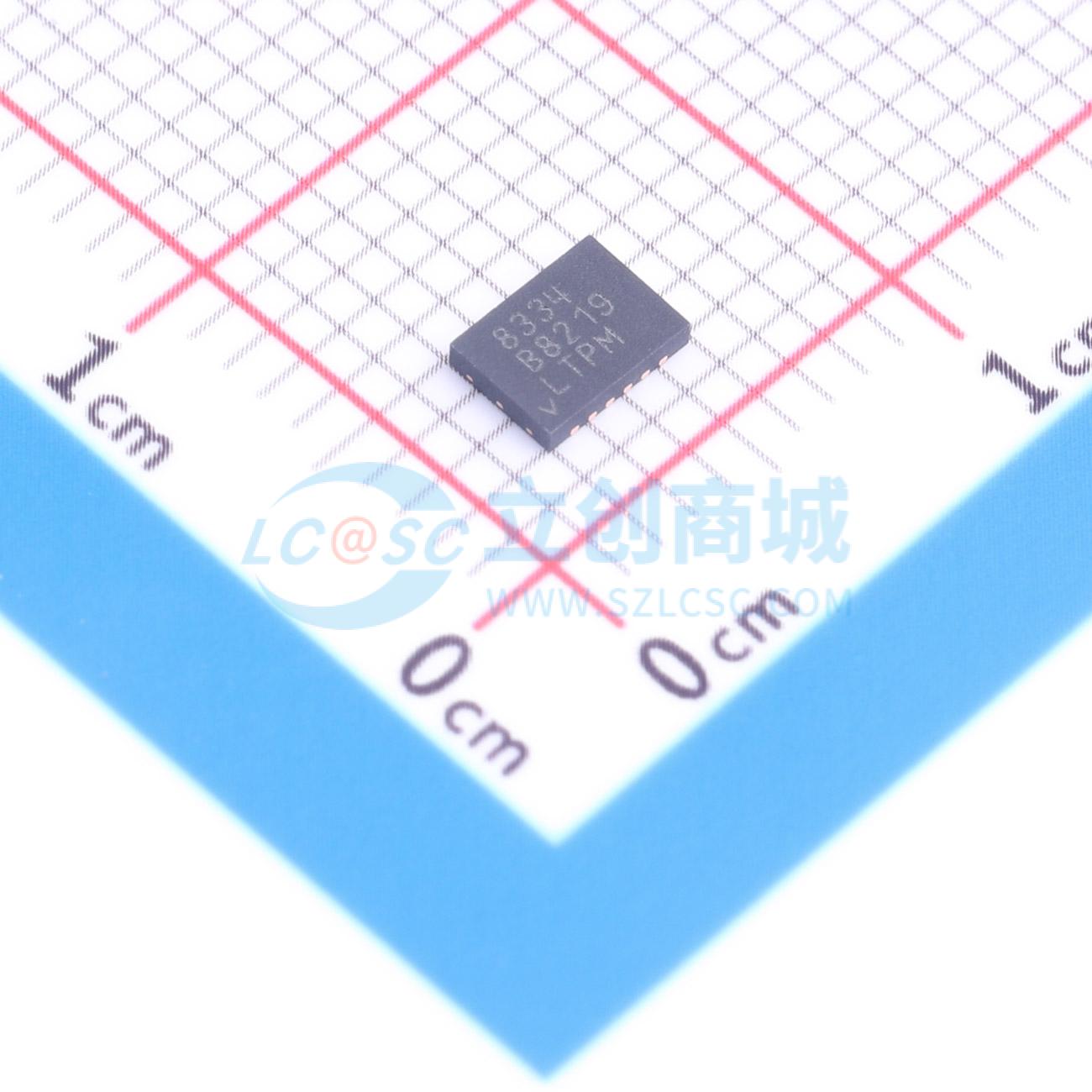

LT8334RDE#TRPBF

低IQ Boost/SEPIC/反相转换器，具有5A、40V开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 配备 5A, 40V 开关的低 IQ 升压/SEPIC/反相转换器
品牌名称: ADI(亚德诺)
商品型号: LT8334RDE#TRPBF
商品编号: C5666476
商品封装: DFN-12(3x4)
包装方式: 编带
商品毛重: 0.062克(g)

商品参数

商品概述

LT8334是一款电流模式DC/DC转换器，内置一个40V、5A开关，输入电压范围为2.8V至40V。凭借独特的单反馈引脚架构，它能够实现升压、SEPIC或反相配置。突发模式（Burst Mode）工作时，静态电流低至9μA，可在极低输出电流下保持高效率，同时将典型输出纹波控制在15mV以下。外部补偿引脚可在宽范围的输入和输出电压以及300kHz至2MHz的可编程开关频率下优化环路带宽。SYNC/MODE引脚可实现与外部时钟同步。该引脚还可用于在突发模式（BURST）或脉冲跳跃模式（PULSE SKIP）之间进行选择，并支持扩频频率调制以降低电磁干扰（EMI）。为提高效率，BIAS引脚可接受第二个输入为INTVCC稳压器供电。其他特性包括频率折返和可编程软启动，用于在启动期间控制电感电流。 LT8334采用散热增强型12引脚4mm×3mm DFN封装。

商品特性

宽输入电压范围：2.8V至40V
超低静态电流和低纹波突发模式工作：I₀ = 9μA
5A、40V功率开关
单反馈引脚实现正或负输出电压编程
可编程频率（300kHz至2MHz）
可与外部时钟同步
扩频频率调制以降低电磁干扰
偏置引脚以提高效率
可编程欠压锁定（UVLO）
过流和过温保护
散热增强型12引脚4mm×3mm DFN封装

应用领域

工业领域
汽车领域
电信领域
医疗诊断设备
便携式电子设备

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交30单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.8V~40V
	输出电压	-
	输出电流	5A
	开关频率	300kHz~2MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	SEPIC；反相式；升压式
	静态电流(Iq)	9uA
	开关管(内置/外置)	内置
	输出类型	可调
