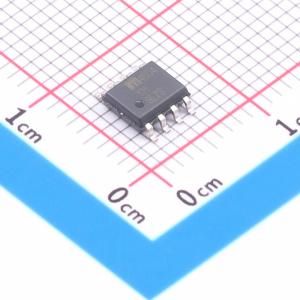

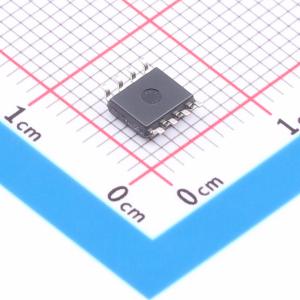

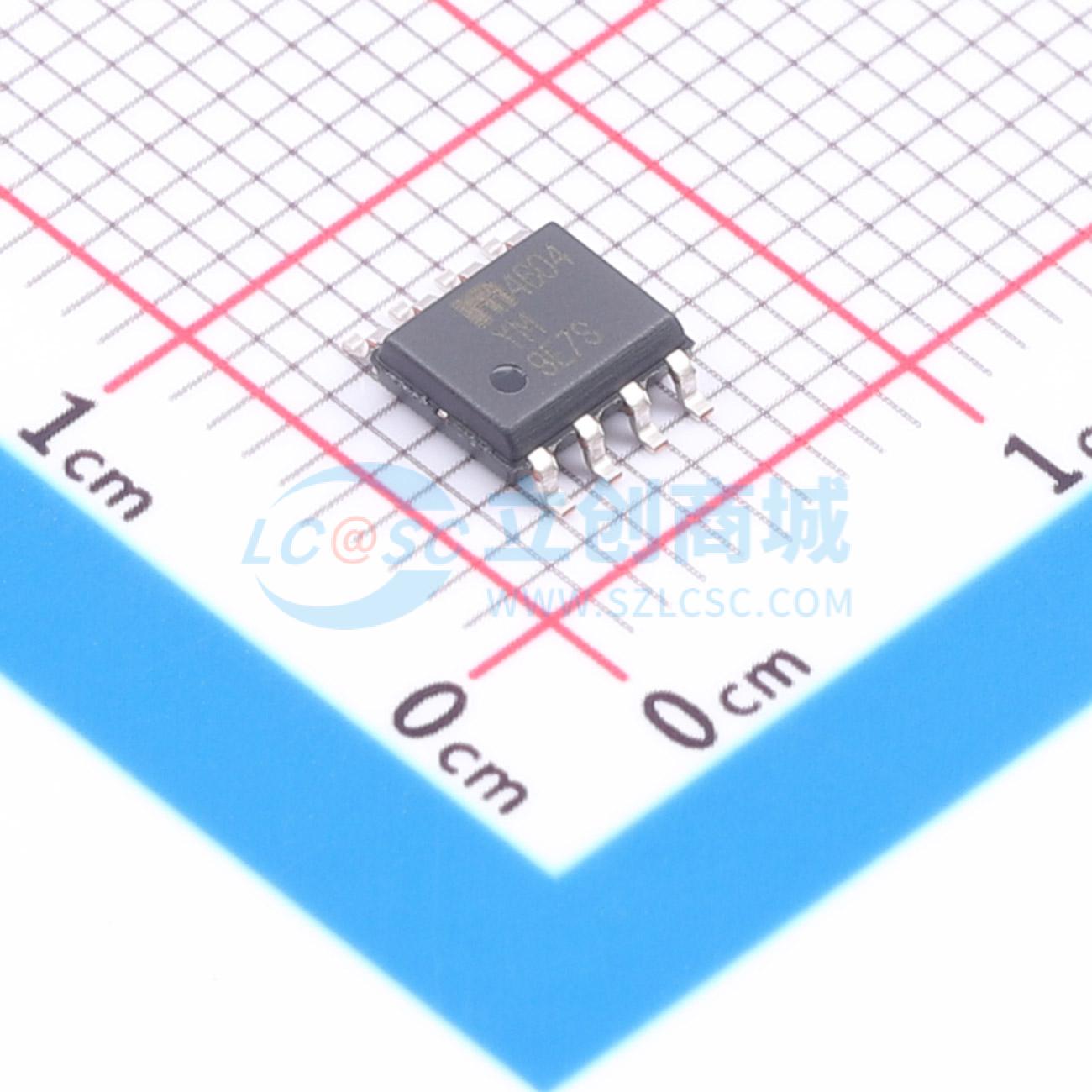

MIC4604YM-TR
MIC4604YM-TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款85V半桥MOSFET驱动器，具有39 ns的快速传播延迟时间和20 ns的驱动上升/下降时间（针对1 nF电容负载）。低侧和高侧栅极驱动器可独立控制，具有TTL输入阈值，包含一个高压内部二极管，有助于对高侧栅极驱动自举电容充电。 一款强大、高速且低功耗的电平转换器可向高侧输出提供清晰的电平转换。其稳定的操作确保输出不受电源干扰、HS低于地电位的振铃或HS高速电压转换的影响。低侧和高侧驱动器均具备欠压保护功能。 有8引脚SOIC封装和10引脚2.5 mm × 2.5 mm TDFN封装两种类型，两种封装的工作结温范围均为 -40°C至 +125°C。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC4604YM-TR
- 商品编号
- C628050
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 1A | |
| 工作电压 | 5.25V~16V | |
| 上升时间(tr) | 20ns | |
| 下降时间(tf) | 20ns | |
| 工作温度 | -40℃~+125℃@(Tj) |
商品特性
- 5.5V至16V栅极驱动电源电压范围
- 独立输入驱动高侧和低侧N沟道MOSFET
- TTL输入阈值
- 片上自举二极管
- 快速39纳秒传播时间
- 驱动1000 pF负载，上升和下降时间为20纳秒
- 低功耗
- 提供电压不足保护
- 结温范围-40℃至+125℃
应用领域
- 电源逆变器
- 高压降压调节器
- 半桥、全桥及三相桥电机驱动
- 分布式电源系统
- 计算外设
