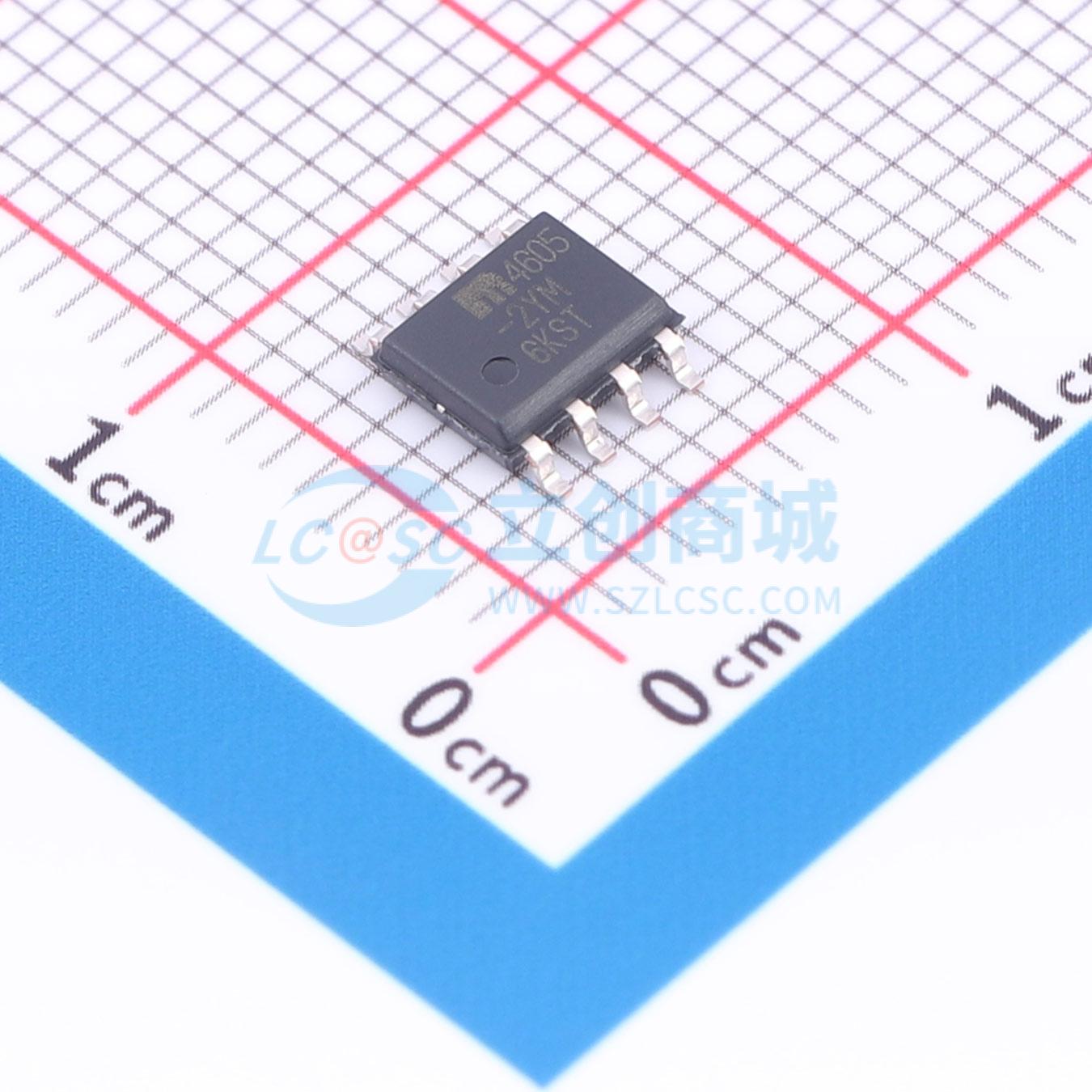

温馨提醒：图片仅供参考，商品以实物为准

MIC4605-2YM-TR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款85V半桥MOSFET驱动器，具有自适应死区时间和直通保护功能。自适应死区时间电路可主动监控半桥输出，以最小化高端和低端MOSFET转换之间的时间，从而最大限度提高电源效率。直通保护电路可防止错误输入和噪声同时开启两个MOSFET。还提供5.5V至16V的宽工作电源范围，以最大限度提高系统效率
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC4605-2YM-TR
商品编号: C628052
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.169克(g)

商品参数

商品概述

MIC4605是一款85V半桥MOSFET驱动器，具备自适应死区时间和直通保护功能。自适应死区时间电路可主动监测半桥输出，以最小化高端和低端MOSFET转换之间的时间，从而最大限度提高功率效率。直通保护电路可防止错误输入和噪声同时导通两个MOSFET。 MIC4605还提供5.5V至16V的宽工作电源电压范围，以最大限度提高系统效率。低至5.5V的工作电压可延长电池供电应用的运行时间。此外，MIC4605器件的可调栅极驱动可将栅极驱动电压设置为VDD，以实现最佳的MOSFET导通电阻RDS(ON)，从而最大限度降低因MOSFET的RDS(ON)而产生的功率损耗。 MIC4605提供8引脚SOIC封装和小巧的10引脚2.5mm×2.5mm TDFN封装。两种封装的工作结温范围均为-40℃至+125℃。

商品特性

5.5V至16V栅极驱动电源电压范围
先进的自适应死区时间
智能直通保护：- MIC4605 - 1：双TTL输入 - MIC4605 - 2：单PWM输入
用于开/关控制的使能输入
片上自举二极管
快速35ns传播时间
以20ns的上升和下降时间驱动1000pF负载
低功耗：135μA静态电流
独立的高端和低端欠压保护
-40℃至+125℃结温范围
SOIC封装符合AEC - Q100标准

应用领域

风扇
功率逆变器
高压降压稳压器
半桥、全桥和三相桥电机驱动器
家用电器
电动自行车
汽车应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	1A
	拉电流(IOH)	1A

	属性	参数值
	工作电压	5.5V~16V
	上升时间(tr)	20ns
	下降时间(tf)	20ns
	特性	-
	工作温度	-40℃~+125℃@(Tj)
