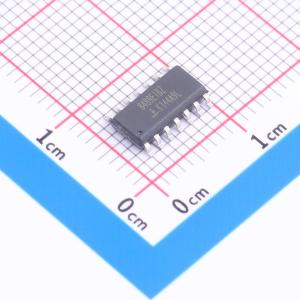

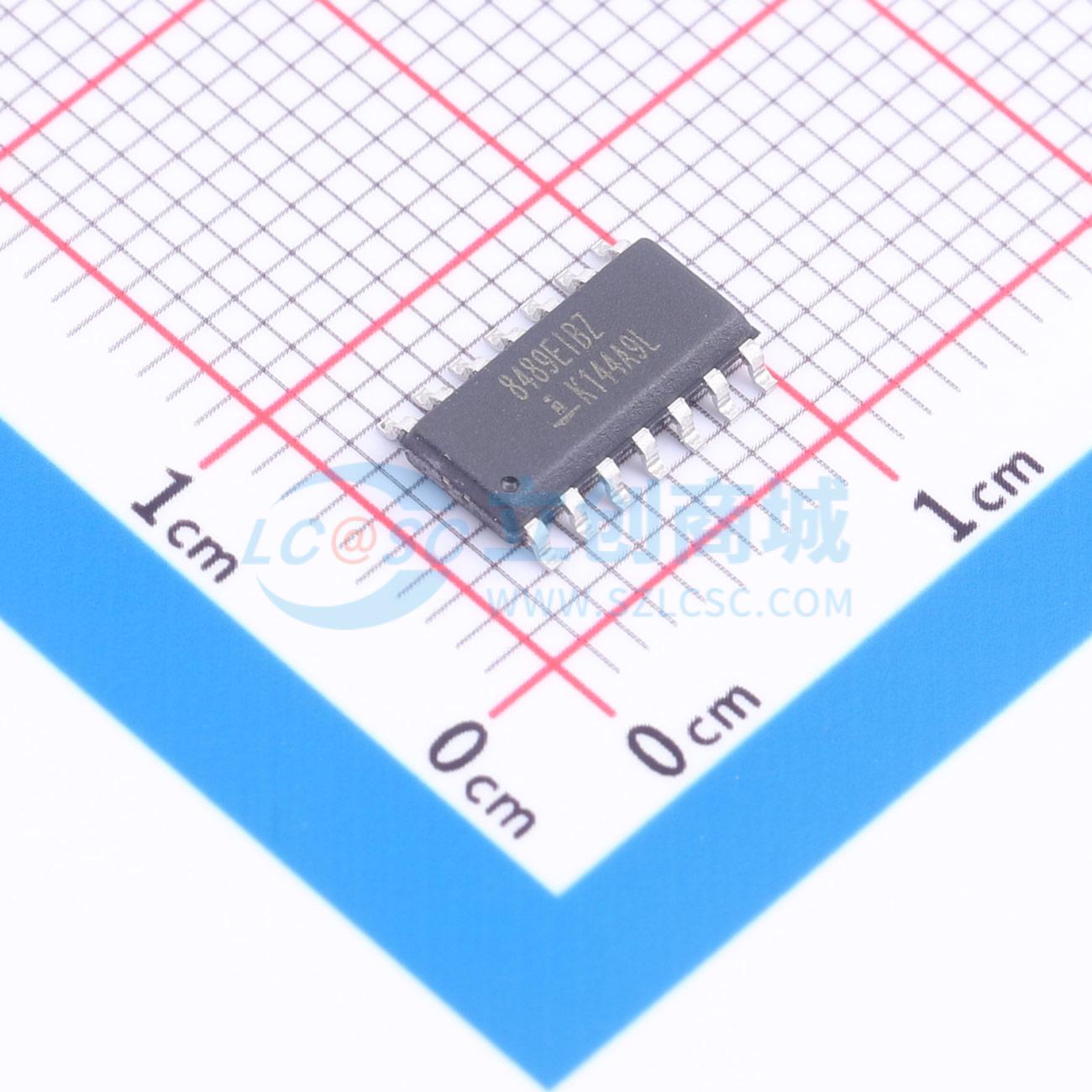

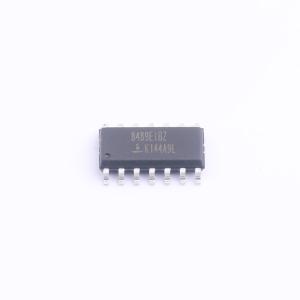

ISL8489EIBZ

ISL8488E、ISL8489E、ISL8490E、ISL8491E 设备是具有 ESD 保护的 BiCMOS 单收发器，由 5V 供电，符合 RS - 485 和 RS - 422 平衡通信标准。每个驱动器输出和接收器输入可承受 ±15kV ESD 冲击而无闩锁现象。与竞品不同，这些设备适用于 10% 容差电源（4.5V 至 5.5V）。这些设备配置用于全双工（独立的 Rx 输入和 Tx 输出引脚）应用，非常适合总线引脚需要高 ESD 耐受性的 RS - 422 网络。ISL8488E、ISL8490E 是 8 引脚版本，无 Rx 和 Tx 输出使能。另外两个版本在标准 14 引脚封装中包含 Rx 和 Tx 输出使能引脚。ISL8488E、ISL8489E 使用压摆率受限的驱动器，可降低 EMI，并最大限度减少多分支和多点应用中因终端匹配不当的传输线或未端接短截线产生的反射。使用 ISL8490E、ISL8491E 可实现高达 10Mbps 的数据速率，它们具有更高的压摆率。这些设备对 RS - 485 总线呈现“单单位负载”，允许网络上共有 32 个发送器和接收器。对于“1/8 单位负载”版本（总线上可连接 256 个设备），请参考 ISL4489E、ISL4491E 数据手册。接收器（Rx）输入采用“开路故障保护”设计，确保 Rx 输入浮空时输出逻辑高电平。驱动器（Tx）输出具有短路保护功能，即使电压超过电源电压也能正常工作。此外，片上热关断电路可在功耗过大时禁用 Tx 输出，防止损坏。

• RS - 485 I/O 引脚 ESD 保护：±15kV HBM
• 所有其他引脚的 3 级 ESD 等级：>7kV HBM
• 高数据速率（ISL8490E、ISL8491E）：高达 10Mbps
• 压摆率受限，实现无差错数据传输（ISL8488E、ISL8489E）
• 单单位负载，允许总线上最多连接 32 个设备（有关总线上连接 256 个设备的情况，请参考 ISL4489E、ISL4491E）
• 低静态电流：
  • 120μA（ISL8488E）
  • 140μA（ISL8489E）
  • 370μA（ISL8490E、ISL8491E）
• -7V 至 +12V 共模输入电压范围
• 三态 Rx 和 Tx 输出（ISL8488E、ISL8490E 除外）
• 全双工引脚排列
• 由单 +5V 电源供电（10% 容差）
• 驱动器过载保护的电流限制和热关断功能
• 提供无铅加退火工艺（符合 RoHS 标准）

• 工厂自动化
• 安全网络
• 建筑环境控制系统
• 工业/过程控制网络
• 电平转换器（如 RS - 232 到 RS - 422）
