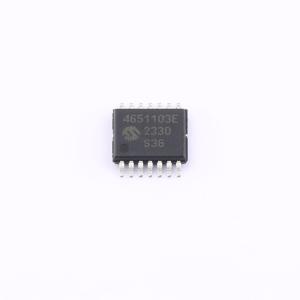

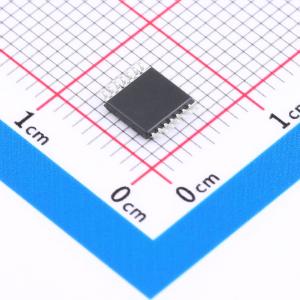

温馨提醒：图片仅供参考，商品以实物为准
MCP4651T-103E/ST
MCP4651T-103E/ST
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 提供了广泛的产品选择，使用I²C接口，支持7位和8位电阻网络、易失性存储器配置以及电位器和变阻器引脚排列。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP4651T-103E/ST
- 商品编号
- C627325
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字电位器 | |
| 阻值 | 10kΩ | |
| 抽头数 | 257 | |
| 通道数 | 2 | |
| 精度 | ±20% | |
| 工作电压 | 1.8V~5.5V | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 50ppm/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 阻值变化 | 线性 | |
| 存储类型 | RAM | |
| 积分非线性 | 0.5LSB | |
| 带宽 | 1MHz |
商品概述
MCP45XX 和 MCP46XX 器件通过 I²C 接口提供了广泛的产品选择。该系列器件支持 7 位和 8 位电阻网络、易失性存储器配置以及电位器和变阻器引脚排列。
商品特性
- 单或双电阻网络可选
- 电位器或变阻器配置可选
- 电阻网络分辨率：- 7 位：128 个电阻（129 级）- 8 位：256 个电阻（257 级）
- RAB 电阻可选值：- 5 kΩ - 10 kΩ - 50 kΩ - 100 kΩ
- 滑臂从最小刻度到最大刻度的操作
- 低滑臂电阻：75Ω（典型值）
- 低温漂系数：- 绝对值（变阻器）：50 ppm 典型值（0℃ 至 70℃）- 比例值（电位器）：15 ppm 典型值
- I²C 串行接口：支持 100 kHz、400 kHz 和 3.4 MHz
- 串行协议允许：- 高速读写滑臂位置- 滑臂位置递增/递减
- 通过终端控制（TCON）寄存器实现电阻网络终端断开功能
- 欠压复位保护（典型值 1.5V）
- 串行接口静态电流（典型值 2.5 μA）
- 高耐压数字输入：最高可达 12.5V
- 宽工作电压范围：- 2.7V 至 5.5V - 器件特性指定范围- 1.8V 至 5.5V - 器件工作范围
- 宽带宽（-3dB）操作：- 5.0 kΩ 器件典型值为 2 MHz
- 宽温度范围（-40℃ 至 +125℃）
