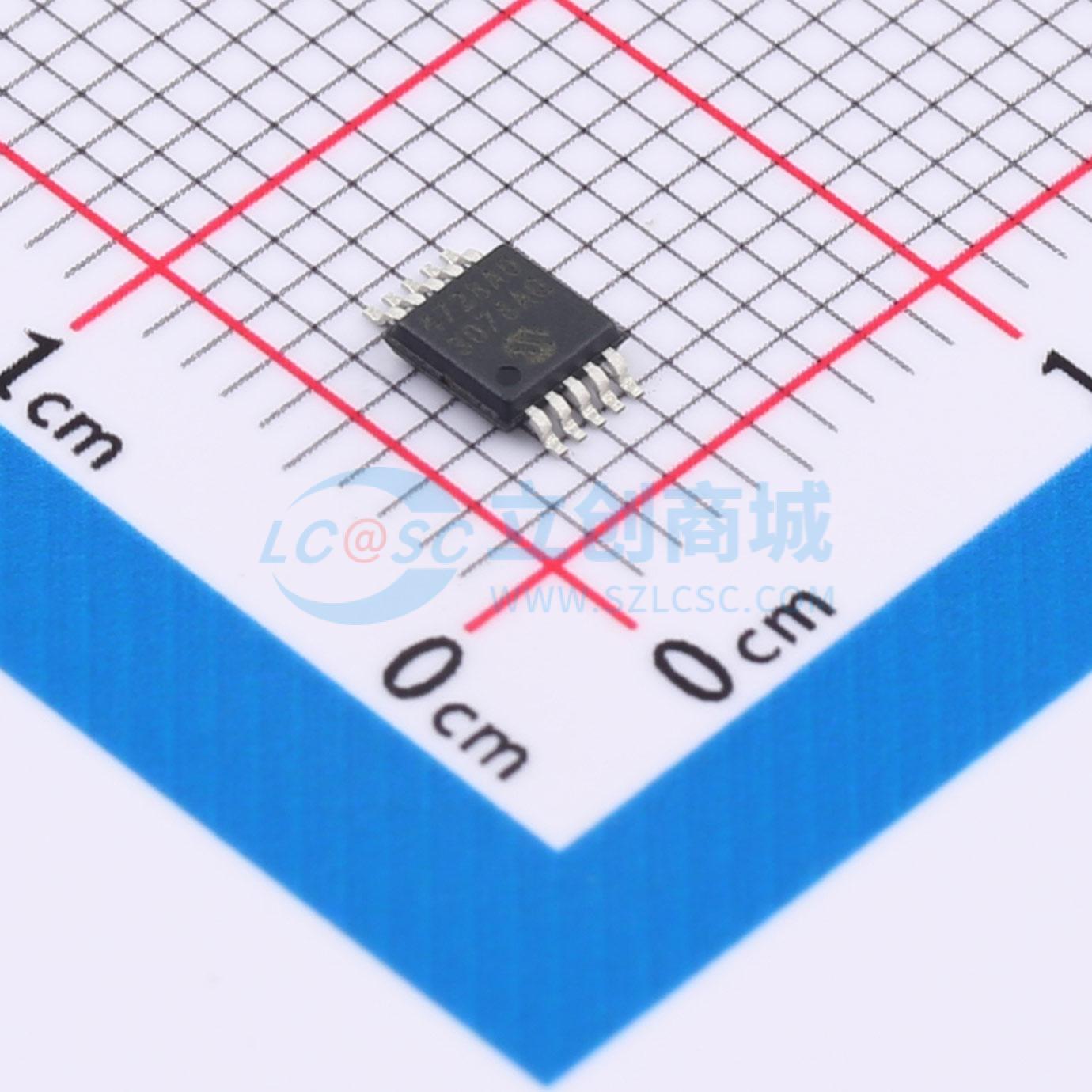

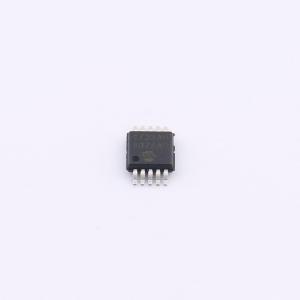

MCP4728A0T-E/UN

MCP4728器件是一款带有非易失性存储器（EEPROM）的四路12位电压输出数模转换器（DAC）。其片上精密输出放大器使其能够实现轨到轨模拟输出摆幅。 通过使用I²C串行接口命令，可将DAC输入代码、器件配置位和I²C地址位编程到非易失性存储器（EEPROM）中。非易失性存储器特性使DAC器件在断电期间能够保存DAC输入代码，从而使DAC输出在通电后能立即以保存的设置工作。当DAC器件在应用网络中用作其他设备的辅助设备时，此特性非常有用。 MCP4728器件具有高精度内部电压基准（VREF = 2.048V）。用户可以为每个通道单独选择内部基准或外部基准（VDD）。 通过设置配置寄存器位，每个通道可单独在正常模式或掉电模式下工作。在掉电模式下，掉电通道中的大部分内部电路会关闭以节省功耗，并且输出放大器可配置为呈现已知的低、中或高电阻输出负载。 MCP4728器件包括一个上电复位（POR）电路，以确保可靠上电，以及一个用于EEPROM编程电压的片上电荷泵。 MCP4728具有一个两线I²C兼容串行接口，支持标准（100 kHz）、快速（400 kHz）或高速（3.4 MHz）模式。 MCP4728 DAC是需要设计简单且高精度应用的理想器件，也是需要在断电期间保存DAC器件设置应用的理想选择。 MCP4728器件采用10引脚MSOP封装，工作电源电压为2.7V至5.5V单电源。

• 带四个缓冲输出的12位电压输出DAC
• 用于DAC代码和I²C地址位的片上非易失性存储器（EEPROM）
• 内部或外部电压基准选择
• 输出电压范围：
  • 使用内部VREF（2.048V）：增益设置为1时为0.000V至2.048V；增益设置为2时为0.000V至4.096V
  • 使用外部VREF（VDD）：0.000V至VDD ±0.2
• 最低有效位（LSB）差分非线性（DNL）（典型值）
• 快速建立时间：6 μs（典型值）
• 正常或掉电模式
• 低功耗
• 单电源工作：2.7V至5.5V
• I²C接口：
  • 地址位：可用户编程到EEPROM
  • 标准（100 kbps）、快速（400 kbps）和高速（HS）模式（3.4 Mbps）
• 10引脚MSOP封装
• 扩展温度范围：-40℃至+125℃

• 设定点或偏移调整
• 传感器校准
• 闭环伺服控制
• 低功耗便携式仪器
• 计算机外设
• 可编程电压和电流源
• 工业过程控制
• 仪器仪表
• 功率放大器偏置电压调整
