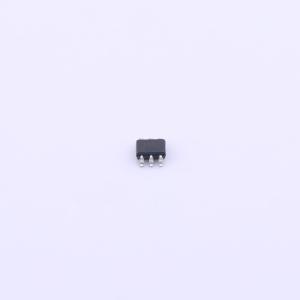

温馨提醒：图片仅供参考，商品以实物为准
MCP47A1T-A0E/LT
MCP47A1T-A0E/LT
- 描述
- 是挥发性 6 位数字电位器，具有缓冲输出。抽头设置通过 I²C 串行接口控制，支持 "010 1110" 和 "011 1110" 的 I²C 从地址。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP47A1T-A0E/LT
- 商品编号
- C623448
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 6位 | |
| 通道数 | 1 | |
| 接口类型 | I2C | |
| 工作电压 | 1.8V~5.5V | |
| 稳定时间 | 15us | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.25LSB | |
| 工作温度 | -40℃~+125℃ | |
| 基准电压源 | 外置 | |
| 基准电压源温漂 | 15ppm/℃ | |
| 数据速率 | 100kHz；400kHz | |
| 静态电流 | 90uA |
商品特性
- 6位DAC - 65抽头：64个电阻，带全尺度和零尺度抽头（滑动码00h至40h）
- VREF下拉电阻：20 kΩ（典型值）
- VOUT电压范围 VSS 至 VREF
- I2C协议支持SMBus 2.0写字节/字格式
- 支持SMBus 2.0读字节/字格式
- 从机地址：5Ch 和 7Ch
- 棕色断电复位保护（典型值1.5V）
- 上电默认滑动设置（中点）
- 低功耗操作：90 μA静态电流（典型值）
- 宽工作电压范围：1.8V 至 5.5V
- 低温漂：15 ppm（典型值）
- 100 kHz（典型值）带宽（-3 dB）操作
- 扩展温度范围（-40℃ 至 +125℃）
- 小型封装，SC70-6
- 无铅（Pb-free）封装
应用领域
- 定点或偏移微调
- 成本敏感型机械微调电位器替换
