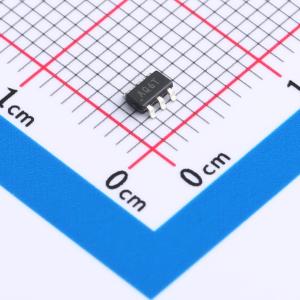

温馨提醒：图片仅供参考，商品以实物为准

MCP4725A2T-E/CH

12-位数字到模拟转换器带EEPROM内存，采用SOT-23-6封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 一款低功耗、高精度、单通道、12位带缓冲电压输出的数模转换器（DAC），具备非易失性存储器（EEPROM）。其片上精密输出放大器可实现轨到轨模拟输出摆幅。用户可通过I²C接口命令将DAC输入和配置数据编程到非易失性存储器（EEPROM）中。非易失性存储器特性使DAC设备在断电期间能保存DAC输入代码，上电后可立即提供DAC输出。当DAC设备作为网络中其他设备的辅助设备时，此特性非常有用。该设备包含上电复位（POR）电路，以确保可靠上电，还配备片上电荷泵，用于EEPROM编程电压。DAC参考电压直接由VDD驱动。在掉电模式下，输出放大器可配置为呈现已知的低、中或高电阻输出负载。该设备有一个外部A0地址位选择引脚。此A0引脚可连接到用户应用板的VDD或VSS。该设备具有两线I²C兼容串行接口，支持标准（100 kHz）、快速（400 kHz）或高速（3.4 MHz）模式。在需要设计简单且占用空间小的场合，以及要求DAC设备在断电期间保存设置的应用中，它是理想的DAC设备。该设备采用小型6引脚SOT - 23封装。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP4725A2T-E/CH
商品编号: C623439
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.032克(g)

商品参数

商品概述

一款低功耗、高精度、单通道、12位带缓冲电压输出的数模转换器（DAC），具备非易失性存储器（EEPROM）。其片上精密输出放大器可实现轨到轨模拟输出摆幅。用户可通过I²C接口命令将DAC输入和配置数据编程到非易失性存储器（EEPROM）中。非易失性存储器特性使DAC设备在断电期间能保存DAC输入代码，上电后可立即提供DAC输出。当DAC设备作为网络中其他设备的辅助设备时，此特性非常有用。该设备包含上电复位（POR）电路，以确保可靠上电，还配备片上电荷泵，用于EEPROM编程电压。DAC参考电压直接由VDD驱动。在掉电模式下，输出放大器可配置为呈现已知的低、中或高电阻输出负载。该设备有一个外部A0地址位选择引脚。此A0引脚可连接到用户应用板的VDD或VSS。该设备具有两线I²C兼容串行接口，支持标准（100 kHz）、快速（400 kHz）或高速（3.4 MHz）模式。在需要设计简单且占用空间小的场合，以及要求DAC设备在断电期间保存设置的应用中，它是理想的DAC设备。该设备采用小型6引脚SOT - 23封装。

商品特性

12位分辨率
片上非易失性存储器（EEPROM）
±0.2 LSB微分非线性（典型值）
外部A0地址引脚
正常或掉电模式
快速建立时间：6 µs（典型值）
外部电压参考（VDD）
轨到轨输出
低功耗
单电源供电：2.7V至5.5V
I²C接口：
- 八个可用地址
- 标准（100 kbps）、快速（400 kbps）和高速（3.4 Mbps）模式
小型6引脚SOT - 23封装
扩展温度范围：-40℃至+125℃

应用领域

设定点或偏移调整
传感器校准
闭环伺服控制
低功耗便携式仪器
电脑外设
数据采集系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	1
	接口类型	I2C
	工作电压	2.7V~5.5V
	稳定时间	6us

	属性	参数值
	输出类型	电压-缓冲
	积分非线性	2LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	数据速率	3.4MHz；100kHz；400kHz
	静态电流	210uA
