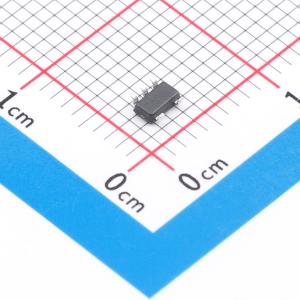

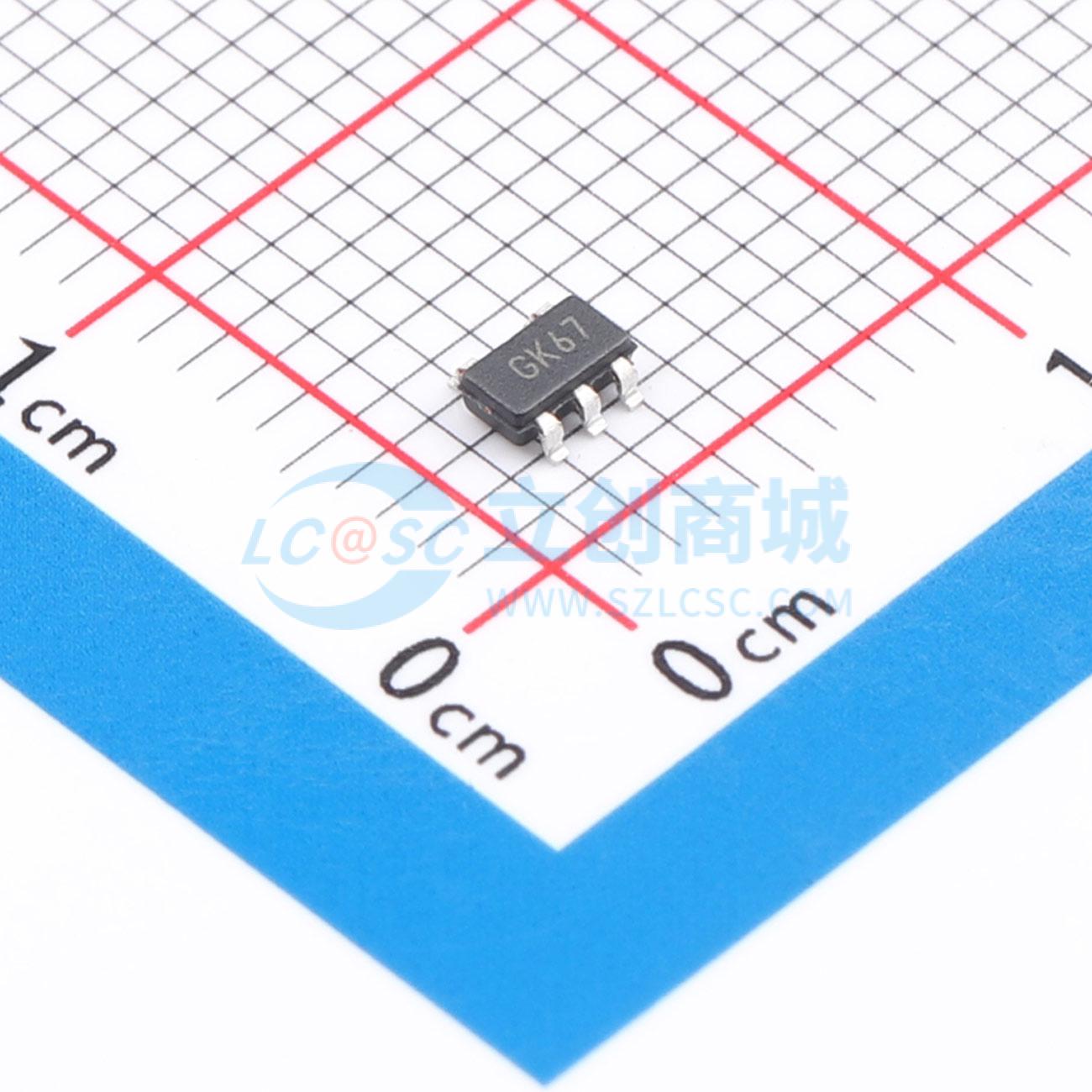

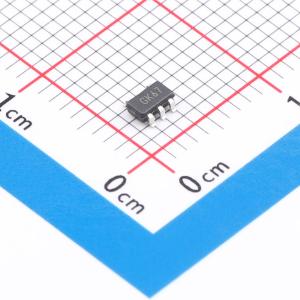

MCP3021A2T-E/OT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Microchip的MCP3021是一款10位分辨率的逐次逼近寄存器（SAR）模数转换器（ADC），采用SOT-23封装，提供一个单端输入，具有非常低的功耗。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP3021A2T-E/OT
商品编号: C625466
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.118克(g)

商品参数

商品概述

一款具有10位分辨率的逐次逼近型A/D转换器（ADC）。该器件采用SOT - 23封装，提供一个单端输入，功耗极低。其最大转换电流和待机电流分别低至250 μA和1 μA。低电流消耗与小型SOT - 23封装相结合，使该器件非常适合电池供电和远程数据采集应用。与该器件的通信通过一个2线I²C兼容接口实现。该器件支持标准（100 kHz）和快速（400 kHz）I²C模式。片上转换时钟可实现I²C时钟和转换时钟的独立计时。该器件还具有可寻址功能，允许在单条2线总线上连接多达八个器件。该器件采用单电源供电，电源电压工作范围宽，为2.7V至5.5V。该器件还具有出色的线性度，最大差分非线性（DNL）为±1 LSB，最大积分非线性（INL）为±1 LSB。

商品特性

10位分辨率
最大±1 LSB DNL，±1 LSB INL
最大转换电流250 μA
典型待机电流5 nA，最大1 μA
I²C兼容串行接口 - 100 kHz I²C标准模式 - 400 kHz I²C快速模式
单条2线总线上最多可连接8个器件
I²C快速模式下采样率达22.3 ksps
单端模拟输入通道
片上采样保持电路
片上转换时钟
单电源指定工作范围：2.7V至5.5V
温度范围：扩展温度范围：-40°C至+125°C
小型SOT - 23 - 5封装

应用领域

数据记录
多区域监测
手持式便携应用
电池供电测试设备
远程或隔离数据采集

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	10位
	采样率	22.3kHz
	通道数	1
	工作电压	2.7V~5.5V

	属性	参数值
	接口类型	I2C
	差分输入	-
	积分非线性	1LSB
	工作温度	-40℃~+125℃
