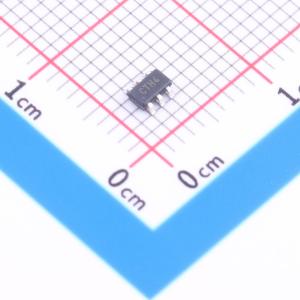

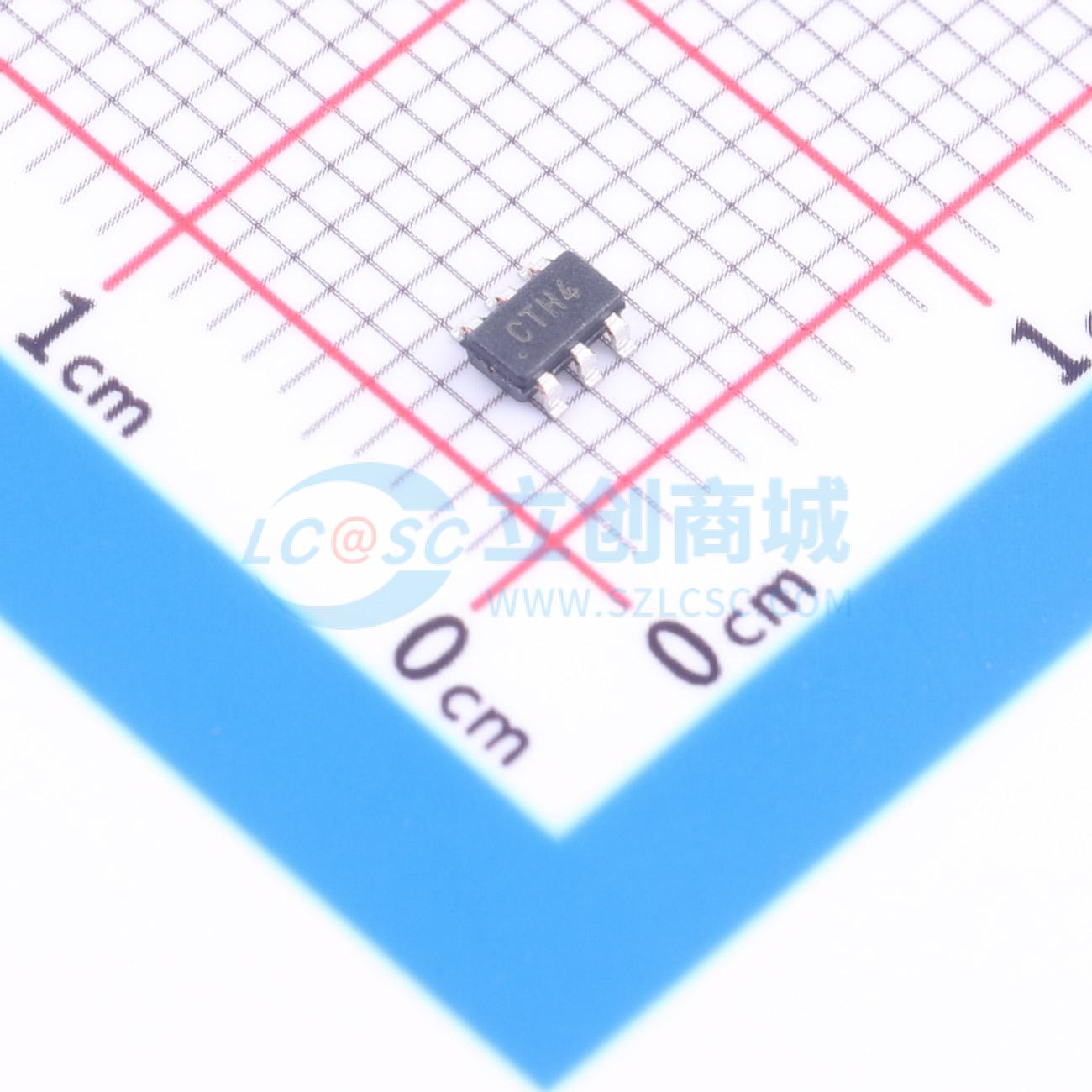

MCP3425A3T-E/CH

一款单通道低噪声、高精度ΔΣ模数转换器，采用差分输入，分辨率高达16位，采用小型SOT - 23 - 6封装。板载精密2.048V参考电压，可实现±2.048V的差分输入范围（Δ电压 = 4.096V）。该器件采用两线I²C兼容串行接口，由2.7V至5.5V单电源供电。 该器件根据用户通过两线I²C串行接口控制的配置位设置，以每秒15、60或240个样本（SPS）的速率进行转换。该器件内置可编程增益放大器（PGA）。用户可在模数转换前选择PGA增益为x1、x2、x4或x8。这使得器件能够以高分辨率转换较小的输入信号。该器件有两种转换模式：（a）连续模式和（b）单次模式。在单次模式下，器件在一次转换后自动进入低电流待机模式。这大大降低了空闲期间的电流消耗。 该器件可用于各种高精度模数数据转换应用，这些应用主要考虑设计简单、低功耗和小尺寸。

• SOT - 23 - 6封装的16位ΔΣ ADC
• 差分输入操作
• 每次转换自动校准内部失调和增益
• 板载电压基准：精度：2.048V±0.05%
• 板载可编程增益放大器（PGA）：增益为1、2、4或8
• 板载振荡器
• 积分非线性（INL）：满量程范围（FSR）的10 ppm（FSR = 4.096V/PGA）
• 可编程数据速率选项：15 SPS（16位）、60 SPS（14位）、240 SPS（12位）
• 单次或连续转换选项
• 低电流消耗：典型值145 μA（VDD = 3V，连续转换）
• 单次转换（1 SPS），VDD = 3V：16位模式典型值9.7 μA，14位模式典型值2.4 μA，12位模式典型值0.6 μA
• 支持I²C串行接口：标准、快速和高速模式
• 单电源供电：2.7V至5.5V
• 扩展温度范围：-40°C至125°C

• 便携式仪器
• 秤和燃油表
• 使用RTD、热敏电阻和热电偶的温度传感
• 压力、应变和力的电桥传感
