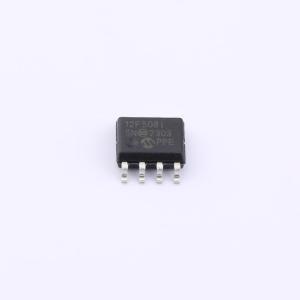

  • PIC12F508T-I/SN商品缩略图

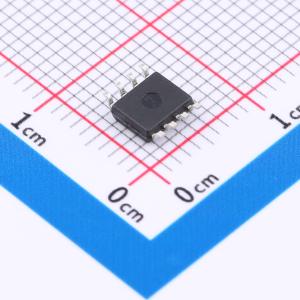

  • PIC12F508T-I/SN商品缩略图
  • PIC12F508T-I/SN商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

PIC12F508T-I/SN

8/14引脚，8位闪存微控制器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性：高性能RISC CPU:仅需学习33条单字指令。除程序分支为双周期指令外，其余均为单周期指令。12位宽指令。2级深度硬件堆栈。数据和指令采用直接、间接和相对寻址模式。8位宽数据路径
品牌名称
MICROCHIP(美国微芯)
商品型号
PIC12F508T-I/SN
商品编号
C623997
商品封装
SOIC-8​
包装方式
编带
商品毛重
0.11903克(g)

商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核PIC
CPU最大主频4MHz
CPU位数8 Bit
程序存储容量768Byte
程序存储器类型FLASH
属性参数值
RAM容量25Byte
EEPROM容量-
I/O数量5
振荡器类型内置
工作电压2V~5.5V
工作温度-40℃~+85℃

商品特性

  • 高性能RISC CPU：
    • 仅需学习33条单字指令
    • 除程序分支为双周期外，所有指令均为单周期
    • 12位宽指令
    • 2级深度硬件堆栈
    • 数据和指令的直接、间接和相对寻址模式
    • 8位宽数据路径
    • 8个特殊功能硬件寄存器
    • 工作速度：
      • DC – 20 MHz时钟输入（仅PIC16F505）
      • DC – 200 ns指令周期（仅PIC16F505）
      • DC – 4 MHz时钟输入，DC – 1000 ns指令周期
  • 特殊微控制器特性：
    • 4 MHz精密内部振荡器：工厂校准至±1%
    • 在线串行编程（ICSP）
    • 在线调试（ICD）支持
    • 上电复位（POR）
    • 设备复位定时器（DRT）
    • 带有专用片上RC振荡器的看门狗定时器（WDT），确保可靠运行
    • 可编程代码保护
    • 复用MCLR输入引脚
    • I/O引脚上的内部弱上拉
    • 节能睡眠模式
    • 引脚变化时从睡眠中唤醒
    • 可选振荡器选项：
      • INTRC：4 MHz精密内部振荡器
      • EXTRC：外部低成本RC振荡器
      • XT：标准晶体/谐振器
      • HS：高速晶体/谐振器（仅PIC16F505）
      • LP：节能低频晶体
      • EC：高速外部时钟输入（仅PIC16F505）
  • 低功耗特性/CMOS技术：
    • 工作电流：<175 μA @ 2V，4 MHz，典型值
    • 待机电流：100 nA @ 2V，典型值
    • 低功耗、高速闪存技术：
      • 100,000次闪存耐久性

      • 40年数据保留

    • 全静态设计
    • 宽工作电压范围：2.0V至5.5V
    • 宽温度范围：
      • 工业级：-40℃至+85℃

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3300个/圆盘，最小起订量 1 个)
个
起订量：1 个3300个/圆盘

总价金额：

￥ 0.00

近期成交1单
