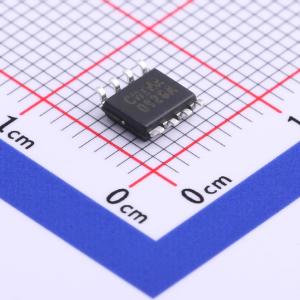

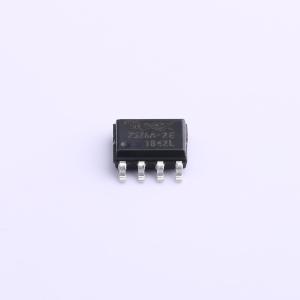

PIC12F615T-I/SN实物图
  • PIC12F615T-I/SN商品缩略图
  • PIC12F615T-I/SN商品缩略图
  • PIC12F615T-I/SN商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

PIC12F615T-I/SN

8引脚、基于闪存的8位CMOS微控制器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性：高性能RISC CPU: -仅需学习35条指令，除分支指令外均为单周期指令。 -工作速度：DC-20 MHz振荡器/时钟输入，DC-200 ns指令周期。 -中断能力。 -8级深度硬件堆栈。 -直接、间接和相对寻址模式。 特殊微控制器特性: -精密内部振荡器：工厂校准精度为±1%（典型值），软件可选频率为4 MHz或8 MHz
品牌名称
MICROCHIP(美国微芯)
商品型号
PIC12F615T-I/SN
商品编号
C624007
商品封装
SOIC-8​
包装方式
编带
商品毛重
0.156442克(g)

商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核PIC
CPU最大主频20MHz
CPU位数8 Bit
程序存储容量1.75KB
程序存储器类型FLASH
RAM容量64Byte
属性参数值
EEPROM容量-
I/O数量5
ADC(位数)10bit
振荡器类型内置
工作电压2V~5.5V
工作温度-40℃~+85℃

商品特性

  • 仅需学习35条指令：除分支指令外均为单周期指令
  • 工作速度：DC – 20 MHz振荡器/时钟输入；DC – 200 ns指令周期
  • 中断能力
  • 8级深度硬件堆栈
  • 直接、间接和相对寻址模式
  • 精密内部振荡器：工厂校准至±1%（典型值）；软件可选频率：4 MHz或8 MHz
  • 省电睡眠模式
  • 电压范围：PIC12F609/615/617为2.0V至5.5V；PIC12HV609/615为2.0V至用户定义最大值
  • 工业和扩展温度范围
  • 上电复位（POR）
  • 上电定时器（PWRT）和振荡器启动定时器（OST）
  • 欠压复位（BOR）
  • 带独立振荡器的看门狗定时器（WDT），确保可靠运行
  • 带上拉/输入引脚的复用主清除功能
  • 可编程代码保护
  • 高耐久性闪存：100,000次写入闪存耐久性；闪存保留时间>40年
  • 自读/写程序存储器（仅PIC12F617）
  • 待机电流：50 nA @ ≥0.0V（典型值）
  • 工作电流：11 μA @ 32 kHz，2.0V（典型值）；260 μA @ 4 MHz，2.0V（典型值）
  • 看门狗定时器电流：1 μA @ 2.0V（典型值）
  • 并联电压调节器（仅PIC12HV609/615）：5V稳压；4 mA至50 mA并联范围
  • 5个I/O引脚和1个仅输入引脚
  • 高电流源/灌电流，可直接驱动LED
  • 引脚变化中断
  • 可单独编程
