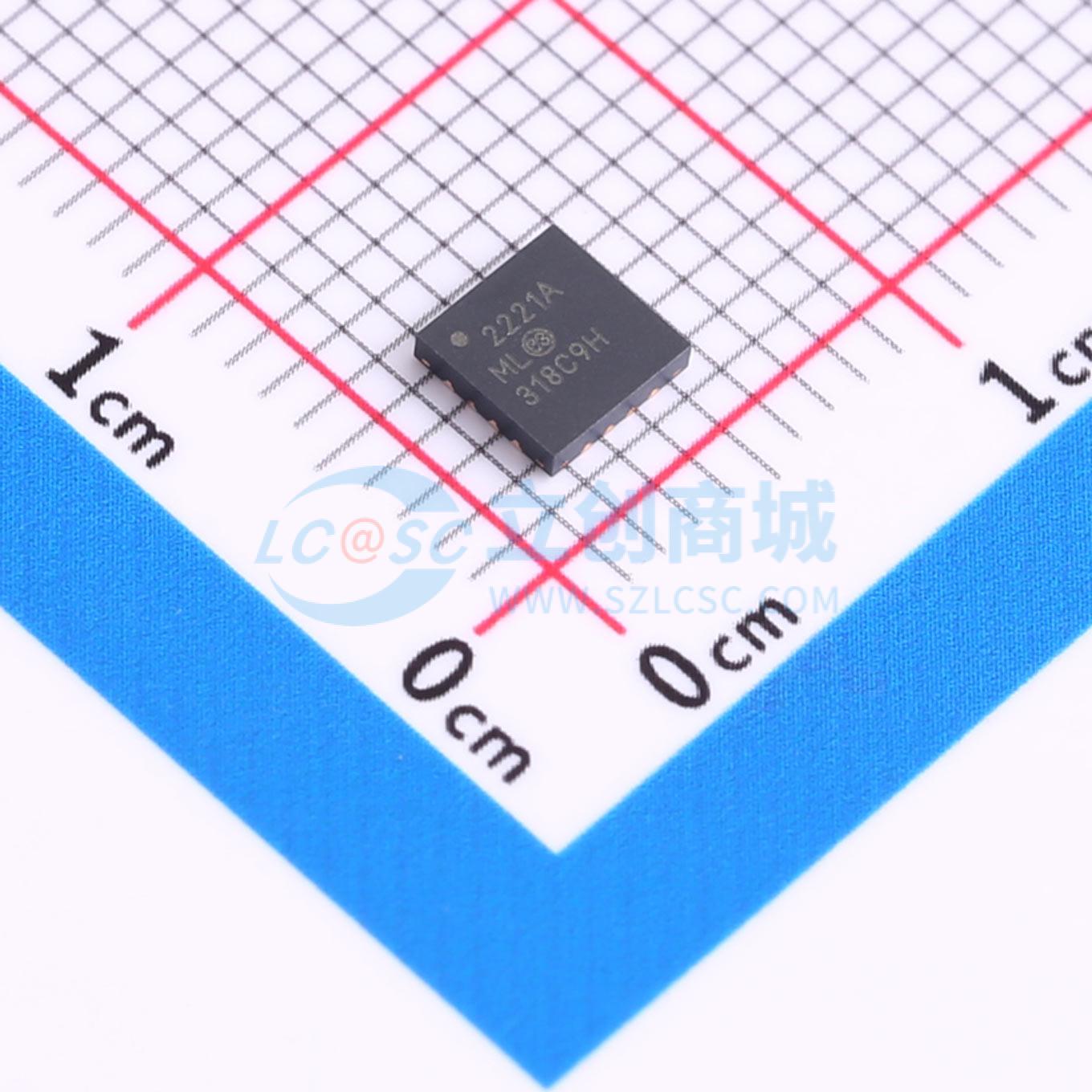

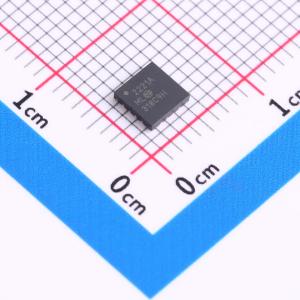

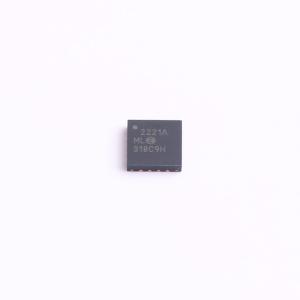

MCP2221AT-I/ML

USB 2.0 到 I2C/UART 协议转换器，带 GPIO

描述

MCP2221A 是一款 USB 转 UART 串行转换器，可为具有 UART 和/或 I2C 接口的应用提供 USB 连接。该设备通过集成 USB 终端电阻和 USB 操作所需的振荡器来减少外部组件。它支持全速 USB（12 Mb/s），并实现了一个复合 USB 设备协议，包括用于 USB 转 UART 转换的通信设备类（CDC）和用于 I2C 设备控制和配置的人机接口设备（HID）。MCP2221A 具有 448 字节的缓冲区，可以处理任何支持的 UART 波特率的数据吞吐量，其中 64 字节用于发送，384 字节用于接收。它还包括一个 64 字节的 I2C 通信缓冲区。该设备可以由总线供电或自供电，并且符合 USB 2.0 标准。它在多种 Windows 操作系统（包括 XP (SP3)、Vista、7、8、8.1 和 10）上使用标准驱动程序作为复合 USB 设备（CDC 和 HID）枚举为虚拟 COM 端口（VCP）。提供了配置工具以建立自定义启动配置，其中包括 I2C/SMBus 终端和 Windows DLL。MCP2221A 支持从 300 到 460800 的 UART 波特率，并响应 SET LINE CODING 命令以动态更改波特率。在 CDC 枚举过程中使用的序列号可以通过 Microchip 提供的配置工具启用，或者通过从支持库中调用适当的 API 来启用。该设备作为 I2C 主机运行，支持高达 400 kHz 的时钟速率以及 7 位或 10 位寻址设备。它还支持长达 65,535 字节的块读写。作为 SMBus 主机，它支持所有 SMBus 传输，这是通过芯片和支持库处理的组合实现的。MCP2221A 具有四个通用输入/输出（GPIO）引脚，这些引脚可以分配给其他功能。它包括 UART 活动 LED 输出（UTx 和 URx）、一个 SSPND 输出引脚、一个 USBCFG 输出引脚（指示枚举完成时的状态）、三个 ADC 输入、一个带有两个可能输出选项的 DAC 以及一个时钟参考输出（12 MHz 或其他可配置值）。它还具有外部中断边沿检测功能。工作电压范围为 3.0V 至 5.5V，并提供超过 4 kV 的静电放电（ESD）保护（人体模型，HBM）。工业级工作温度范围为 -40℃ 至 +85℃，并且符合 AEC-Q100 标准。

品牌名称

MICROCHIP(美国微芯)

商品型号

MCP2221AT-I/ML

商品编号

C623181

商品封装

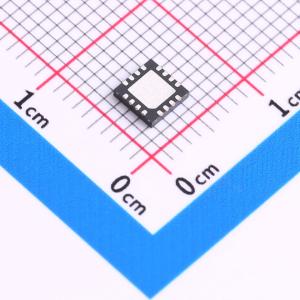

QFN-16-EP(4x4)​

包装方式

编带

商品毛重

0.155123克(g)
