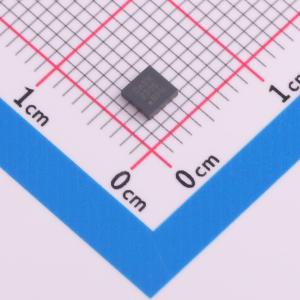

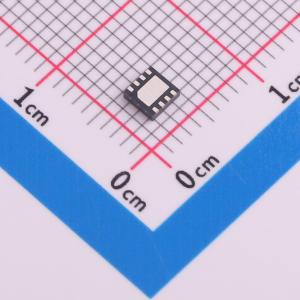

MCP2542FDT-E/MF

MCP2542FD/4FD和MCP2542WFD/4WFD CAN收发器系列专为通信速度高达8 Mbps的高速CAN FD应用而设计。改善了最大传播延迟以支持更长的总线长度。 该器件满足CAN FD比特率超过2 Mbps、低静态电流、电磁兼容性（EMC）和静电放电（ESD）的汽车要求。

• 支持CAN 2.0和灵活数据速率CAN（CAN FD）物理层收发器要求
• 针对2、5和8 Mbps运行的CAN FD进行优化：
  • 最大传播延迟：120 ns
  • 环路延迟对称性：-10%/+10%（2 Mbps）
• MCP2542FD/4FD：
  • 基于CAN活动唤醒，滤波时间3.6 μs
• MCP2542WFD/4WFD：
  • 基于模式唤醒（WUP），符合ISO 11898-2:2016标准，活动滤波时间3.6 μs
• 符合ISO 11898-2:2016标准
• 符合AEC-Q100 G版标准
• 极低待机电流（典型值4 μA）
• VIO电源引脚可直接与I/O电压为1.8V至5V的CAN控制器和微控制器接口
• 器件未供电时CAN总线引脚断开连接：
  • 未供电的节点或欠压事件不会对CAN总线造成负载
  • 若VDD或VIO降至其上电复位（POR）电平以下，器件将无供电
• 接地故障检测：
  • TXD上的永久显性检测
  • 总线上的永久显性检测
• 自动热关断保护
• 适用于12V和24V系统
• 满足或超过严格的汽车设计要求，包括2012年5月发布的1.3版《汽车应用中LIN、CAN和FlexRay接口的硬件要求》：
  • 带共模扼流圈（CMC）时2 Mbps的传导发射
  • 带CMC时2 Mbps的直接功率注入（DPI）
• 符合SAE J2962/2《通信收发器认证要求 - CAN》：
  • 不带CMC时2 Mbps的辐射发射
• CANH和CANL上具有高静电放电（ESD）保护，符合IEC61000-4-2标准，最高可达±13 kV
• 温度范围：
  • 扩展级（E）：-40℃至+125℃
  • 高温级（H）：-40℃至+150℃

• 汽车领域的CAN 2.0和CAN FD网络
• 工业领域的CAN 2.0和CAN FD网络
• 医疗领域的CAN 2.0和CAN FD网络
• 消费类应用中的CAN 2.0和CAN FD网络
