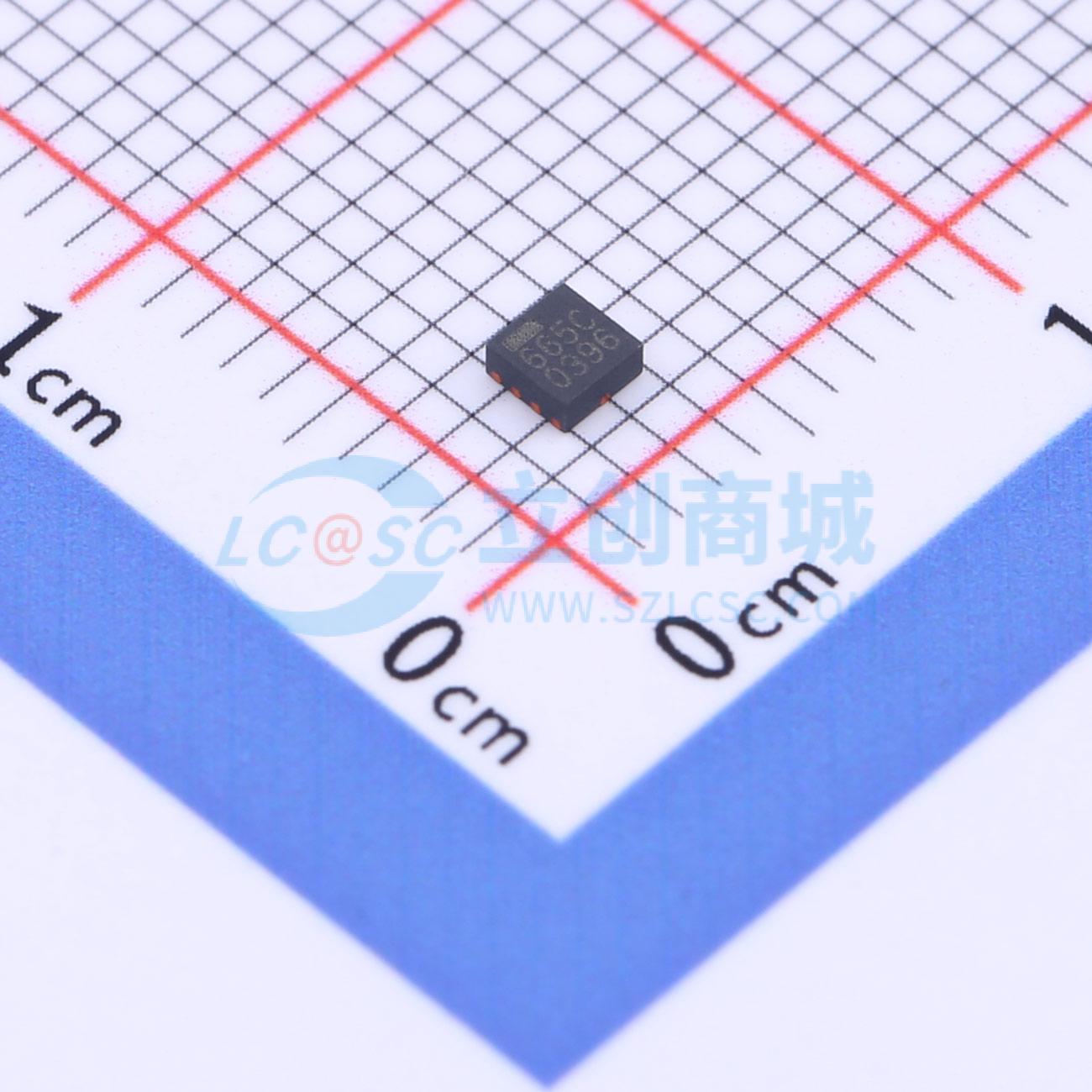

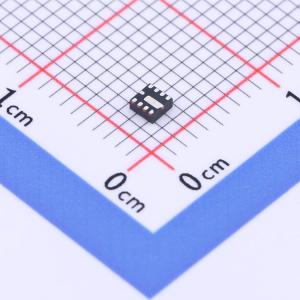

温馨提醒：图片仅供参考，商品以实物为准

MCP1665T-E/MRA

高效率3.6A集成开关PFM/PWM升压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MCP1665是一款紧凑、高效、固定频率的非同步升压DC-DC转换器,集成了36V、100mΩ NMOS开关。适用于便携式医疗设备、手持仪器等应用,支持3.3V至5V输入电压范围,最高输出电压可达32V。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1665T-E/MRA
商品编号: C623055
商品封装: VQFN-10-EP(2x2)
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

MCP1665器件是一款紧凑、高效、固定频率、非同步升压型DC-DC转换器，集成了一个36V、100 mΩ的NMOS开关。它为采用三节碱性电池、锂原电池、镍镉电池、镍氢电池、单节锂离子或锂聚合物电池供电的应用提供了节省空间的高压升压电源解决方案。集成开关受典型的3.6A逐周期电感峰值电流限制操作保护。具备输出过压保护和空载保护功能，当反馈电阻意外断开、反馈引脚接地短路或输出端承受过高电压时，可关闭开关操作。软启动电路使稳压器能在低电压输入下启动，且不会产生高浪涌电流或输出电压过冲。该器件具备欠压锁定（UVLO）功能，可避免电池供电应用在低输入电压或电池电量耗尽时启动和运行。它还采用了脉冲频率调制（PFM）开关模式（用于节能），可通过专用的MODE引脚进行选择。对于待机应用（EN = GND），器件停止开关操作，进入关断模式，典型输入电流消耗为0.4 μA（不包括反馈分压器电流）。 MCP1665易于使用，可在小尺寸印刷电路板（PCB）面积内构建经典的升压、SEPIC或反激式DC-DC转换器。所有补偿和保护电路均集成在内，以减少外部元件数量。采用陶瓷输入和输出电容。

商品特性

36V、100 mΩ集成开关
效率高达92%
与前代MCP166x开关器系列相比电流更大
输出电压范围：高达32V
典型峰值输入电流限制为3.6A
输入电压范围：2.9V至5V
输入欠压锁定（UVLO）
无负载输入电流：脉冲频率调制（PFM）模式下典型值为250 μA，脉冲宽度调制（PWM）模式下典型值为500 μA
关断模式下典型静态电流为0.4 μA
可自动切换PFM/PWM模式，也可通过MODE引脚选择，以实现高效率
500 kHz PWM操作，具备跳过模式，可通过专用MODE引脚选择
反馈电压基准：VFB = 1.2V
逐周期电流限制
内部补偿
浪涌电流限制和内部软启动
恒流配置下的输出过压保护（OVP）和空载保护（OLP）
热关断
易于配置为单端初级电感转换器（SEPIC）、Cuk或反激式拓扑
提供10引脚2x2 mm VQFN封装

应用领域

三节碱性、锂和镍氢/镍镉便携式产品
单节锂离子电池升压至5V、12V或24V转换器
便携式应用的LCD偏置电源
拍照手机闪光灯
手电筒
电池供电的LED
照明应用
便携式医疗设备
手持仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.9V~5V
	输出电压	-
	输出电流	-
	开关频率	500kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	250uA
	开关管(内置/外置)	内置
	输出类型	可调
