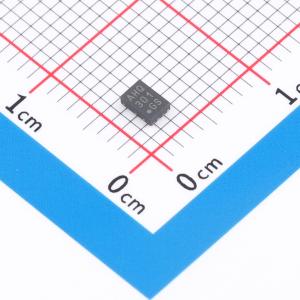

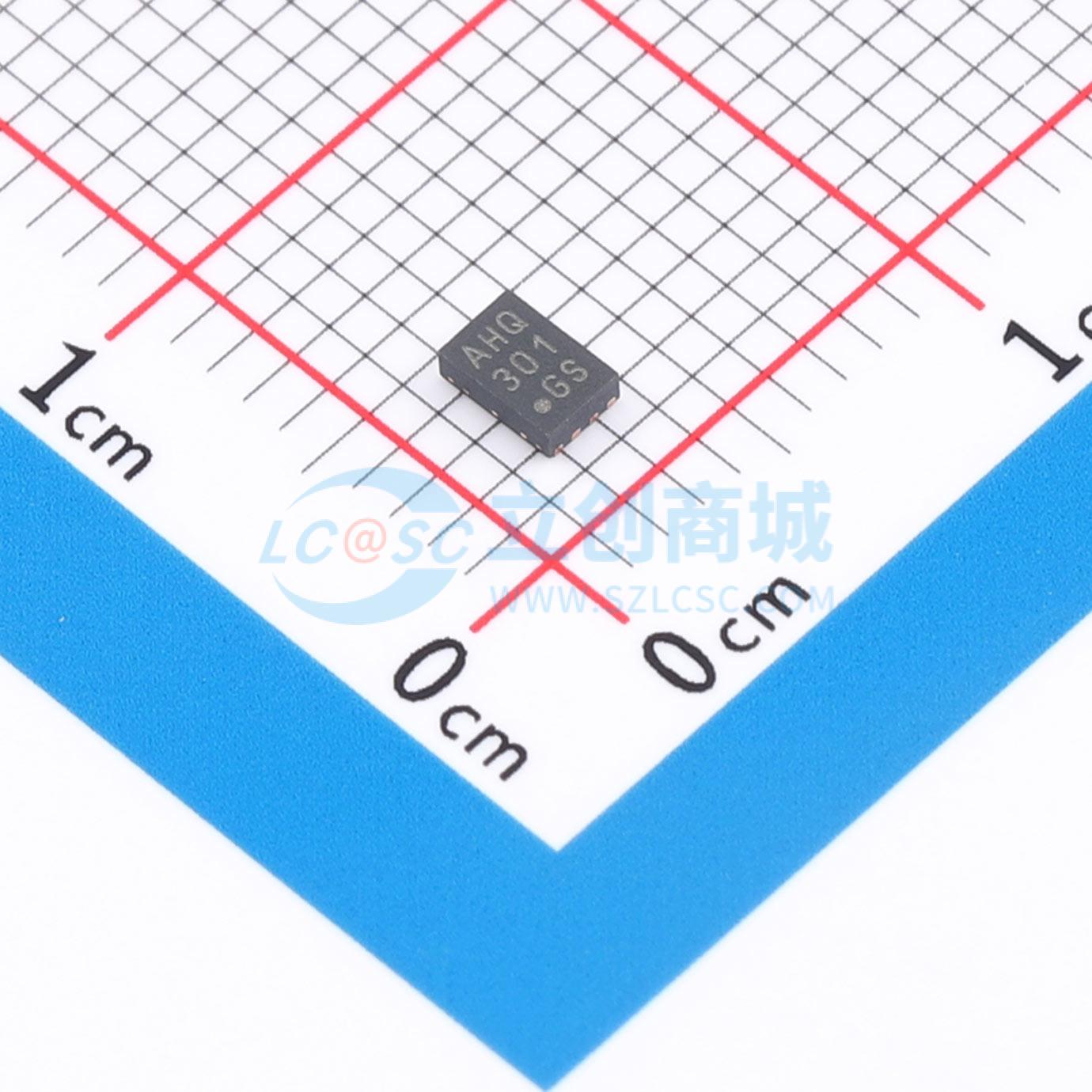

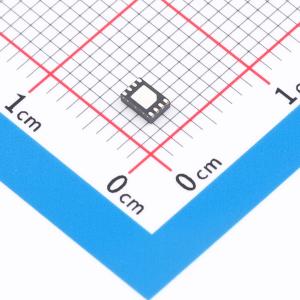

MCP1640CT-I/MC

具备真输出断开或输入/输出旁路选项的 0.65V 启动同步升压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MCP1640/B/C/D是一款紧凑、高效、固定频率的同步升压型DC - DC转换器。它为单节、两节或三节碱性电池、镍镉（NiCd）电池、镍氢（NiMH）电池以及单节锂离子或锂聚合物电池供电的应用提供了易于使用的电源解决方案。低压技术使稳压器能够在低至0.65V的输入电压下启动，且不会产生高浪涌电流或输出电压过冲
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1640CT-I/MC
商品编号: C623037
商品封装: DFN-8-EP(2x3)
包装方式: 编带
商品毛重: 0.098539克(g)

商品参数

商品概述

MCP1640/B/C/D是一款紧凑、高效、固定频率的同步升压型DC-DC转换器。它为单节、两节或三节碱性电池、镍镉电池、镍氢电池以及单节锂离子或锂聚合物电池供电的应用提供了易于使用的电源解决方案。低压技术使稳压器能够在低至0.65V的输入电压下启动，且不会产生高浪涌电流或输出电压过冲。通过集成低电阻N沟道升压开关和同步P沟道开关，实现了高效率。所有补偿和保护电路均集成在内，以减少外部元件数量。对于待机应用，MCP1640在空载运行时仅消耗19μA电流，并且在关断模式（EN = GND）下可实现输入与输出的真正断开。此外，该器件还可选择仅PWM模式运行，并在关断时将输入与输出连接。 “真正的”负载断开模式通过去除输入到输出的正常升压稳压器二极管路径，在器件禁用时提供输入到输出的隔离。输入到输出旁路模式选项使用集成的低电阻P沟道MOSFET将输入连接到输出，为深度睡眠模式下运行的电路提供低偏置电压。这两种模式的输入电流均小于1μA。输出电压由一个小型外部电阻分压器设定。提供两种封装选项，6引脚SOT - 23和8引脚2mm x 3mm DFN。MCP1640/B/C/D符合AEC - Q100汽车应用标准。

商品特性

符合AEC - Q100标准
典型效率高达96%
通过汽车AEC - Q100可靠性测试
典型峰值输入电流限制为800mA：在输入电压为1.2V、输出电压为3.3V时，输出电流大于100mA；在输入电压为2.4V、输出电压为3.3V时，输出电流大于350mA；在输入电压为3.3V、输出电压为5.0V时，输出电流大于350mA
低启动电压：0.65V，典型值为在输出电流为1mA、输出电压为3.3V时
低工作输入电压：0.35V，典型值为在输出电流为1mA、输出电压为3.3V时
可调输出电压范围：2.0V至5.5V
最大输入电压 ≤ 输出电压 < 5.5V
自动PFM/PWM操作（MCP1640/C）：禁用PFM操作（MCP1640B/D）；PWM操作频率：500kHz
低器件静态电流：19μA，典型值为在PFM模式（不切换）下
内部同步整流器
内部补偿
浪涌电流限制和内部软启动
可选、逻辑控制的关断状态：真正的负载断开选项（MCP1640/B）；输入到输出旁路选项（MCP1640C/D）
关断电流（所有状态）：< 1μA
低噪声、抗振铃控制
过温保护
可用封装：6引脚SOT - 23；8引脚2mm x 3mm DFN

应用领域

单节、两节和三节碱性及镍氢/镍镉便携式产品
单节锂离子电池升压至5V转换器
锂纽扣电池供电设备
个人医疗产品
无线传感器
手持仪器
GPS接收器
蓝牙耳机 +3.3V至+5.0V分布式电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3300个/圆盘，最小起订量 1 个)

个

起订量：1 个3300个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	800mV~5.5V
	输出电压	2V~5.5V
	输出电流	350mA
	开关频率	425kHz~575kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	19uA
	开关管(内置/外置)	内置
	输出类型	可调
