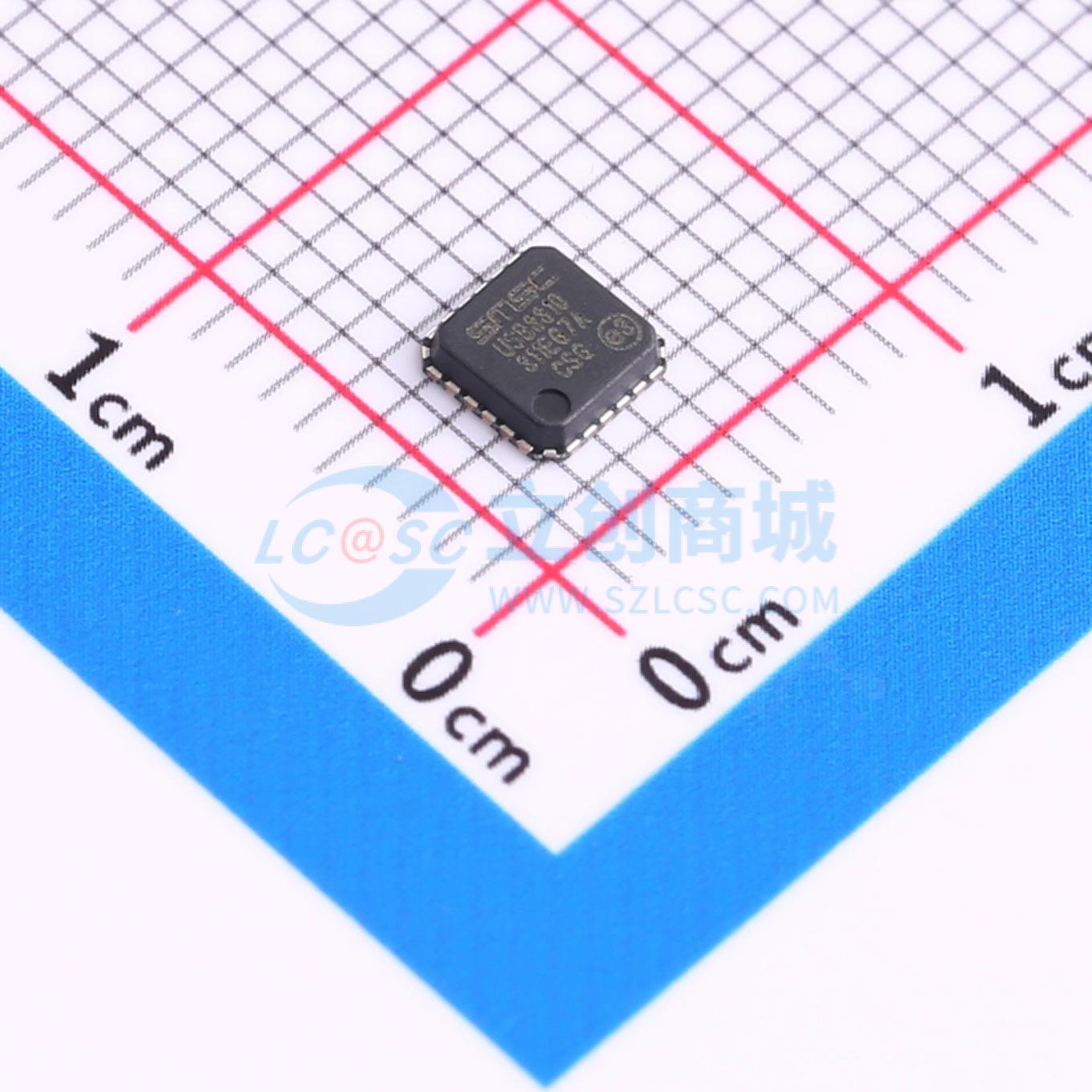

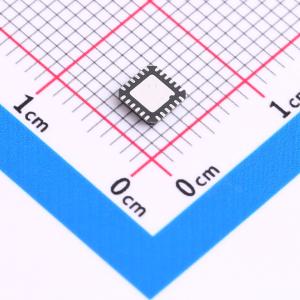

温馨提醒：图片仅供参考，商品以实物为准
USB3310C-CP-TR
高速USB 2.0收发器，具有1.8V ULPI接口 - 多频参考时钟
SMT扩展库PCB免费打样
- 描述
- 支持USB 2.0 Hi-Speed标准，集成ESD保护电路，多频参考时钟选择，工业级工作温度范围，支持OTG协议。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- USB3310C-CP-TR
- 商品编号
- C622612
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.179392克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | 收发器 | |
| USB协议版本 | USB 2.0 | |
| 工作电压 | 3.1V~5.5V；3V~3.6V；1.6V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 38mA | |
| 静态电流 | 25uA |
商品特性
- 符合USB-IF“高速”标准，符合通用串行总线规范第2.0版
- 接口符合ULPI规范1.1版，作为单数据速率（SDR）PHY
- 1.8V IO电压（±10%）
- flexPWR技术——低电流设计非常适合电池供电应用——“睡眠”模式将所有ULPI引脚置于三态并使部件进入低电流状态
- 支持带有低速设备连接的全速集线器的FS前导码（UTMI+ Level 3）
- 支持高速SOF和低速保持活动脉冲
- 完全支持On-The-Go补充规范修订版2.0中详述的可选On-The-Go (OTG)协议
- 支持OTG主机协商协议（HNP）和会话请求协议（SRP）
- 允许主机在OTG应用中关闭VBUS以节省电池电量
- 通过内部比较器支持对VBUS电平进行OTG监控
- “无封装”设计以实现最佳时序性能和简化设计——低延迟高速接收器（最大43个高速时钟周期）允许使用具有ULPI桥接的传统UTMI链接
- ID、DP和DM线对VBUS或地的内部5V电缆短路保护
- 可选参考时钟频率13MHz、19.2MHz、24MHz或26MHz——输入驱动耐受0至3.6V——能够接受“噪声”时钟源
- 内置低抖动PLL用于480MHz高速USB操作
- 内部检测ID引脚到地的电阻值
- 集成电池至3.3V LDO稳压器——2.2uF旁路电容100mV压降电压
- 集成ESD保护电路——无需任何外部器件即可达到±15kV
- 用于非USB串行数据传输的车载套件UART模式
- 工业工作温度范围-40°C至+85°C
- 封装选项：24引脚QFN无铅RoHS兼容封装（4x4x0.90 mm高度）
应用领域
- 手机
- PDA
- MP3播放器
- GPS个人导航设备
- 扫描仪
- 外置硬盘
- 数码照相机和摄像机
- 移动媒体播放器
- 娱乐设备
- 打印机
- 机顶盒
- 视频录放系统
- IP电话和视频电话
- 游戏主机
- POS终端
