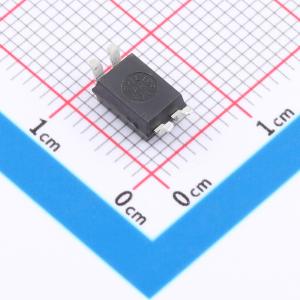

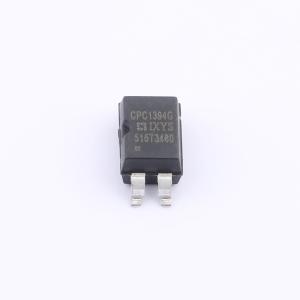

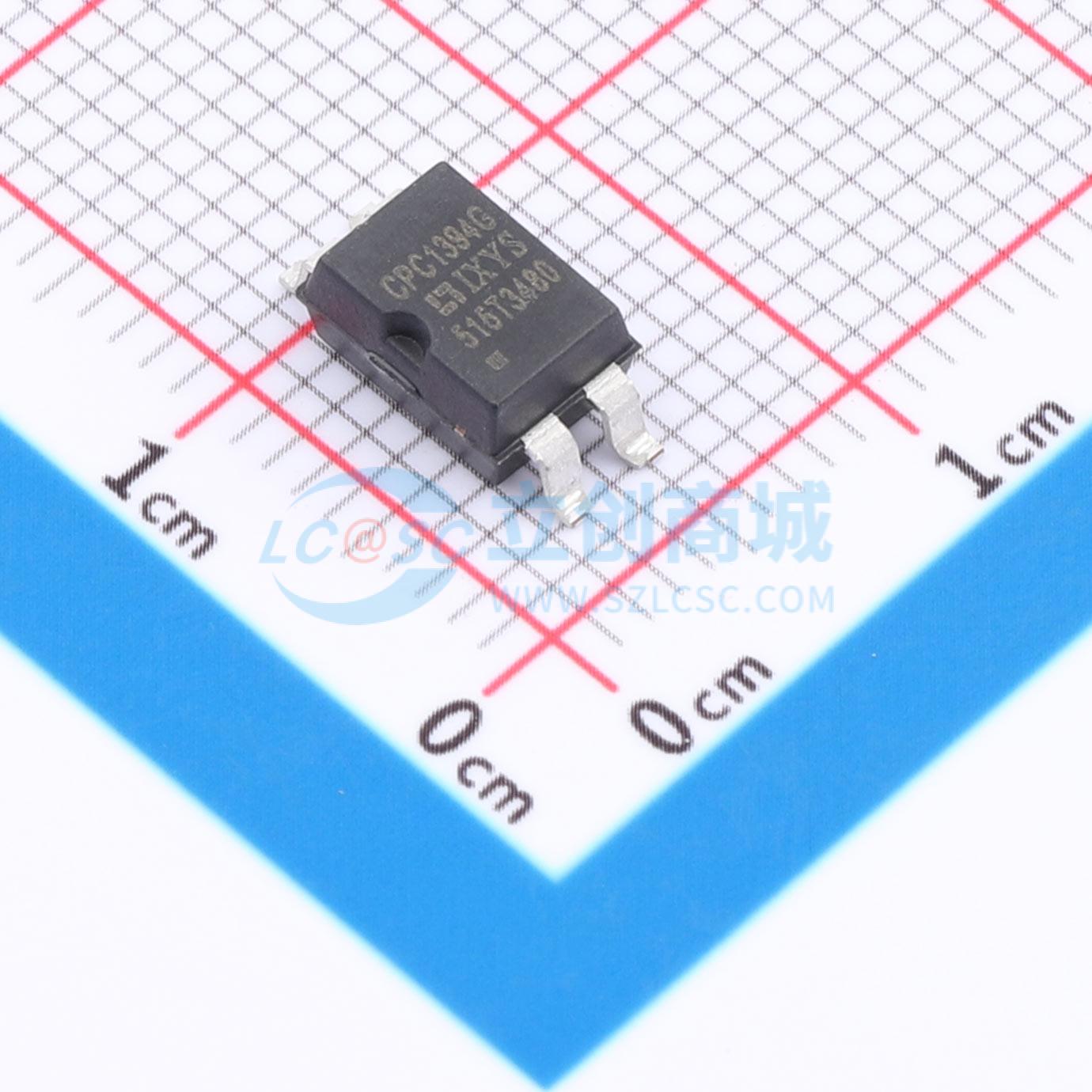

CPC1394GR
CPC1394GR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是单极常开（1-Form-A）固态继电器，输入到输出隔离屏障增强至 5000Vrms。继电器输出采用高效 MOSFET 开关构建，使用了 OptoMOS 架构。输入为高效红外 LED，控制光耦合输出。
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- CPC1394GR
- 商品编号
- C5601758
- 商品封装
- SOP-4
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 连续负载电流 | 90mA | |
| 正向压降(Vf) | 1.36V | |
| 导通电阻 | 30Ω | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 850us | |
| 截止时间(Toff) | 460us | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 550mW |
商品概述
CPC1394是一种单极常开（1-Form-A）固态继电器，具有增强的5000 Vrms输入到输出隔离屏障。该继电器输出采用高效的MOSFET开关构建，使用IXYS集成电路部门的专利OptoMOS架构。输入端是一个高效的红外LED，控制光耦合输出。
商品特性
- 5000Vrms 输入/输出隔离
- 600VP 阻断电压
- 100
- 低驱动功率需求
- 无需缓冲电路即可无电弧
- 不产生 EMI/RFI
- 小巧的 4 引脚封装
应用领域
- 表计（瓦时、水、气）
- 工业控制
- 仪器仪表
- 数据采集
- 医疗设备—患者/设备隔离
- 电子切换
- 输入/输出子系统
- 多路复用器
- 安全
