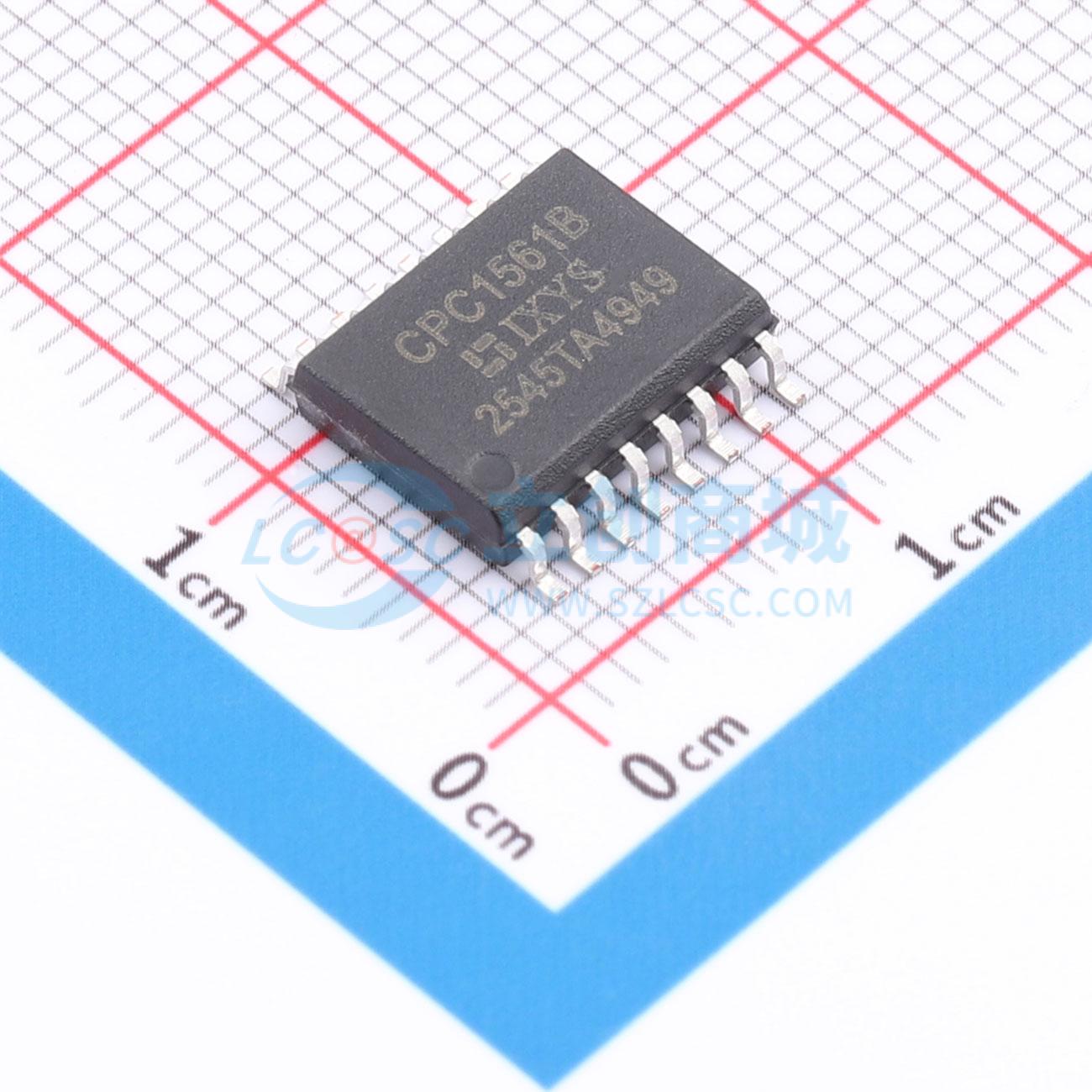

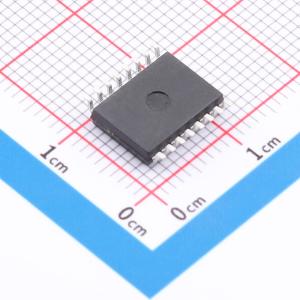

CPC1561BTR
CPC1561BTR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- CPC1561BTR
- 商品编号
- C5601764
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 正向压降(Vf) | 1.22V | |
| 导通电阻 | 245mΩ |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 3.75kV | |
| 导通时间(Ton) | 1.2ms | |
| 截止时间(Toff) | 60us |
商品概述
CPC1561B是一款单刀常开（1-Form-A）的光电隔离固态继电器，集成了电流限制和热关断功能。该电流限制在工作温度范围内保持恒定。非常适合替代电磁继电器，同时增强应用的鲁棒性。CPC1561B可以切换1A_DC或1A_rms负载，最高可达60℃。
该继电器采用高效的LED和光敏二极管阵列芯片进行驱动控制，并使用集成的单片芯片作为开关输出。受保护的开关芯片采用高压介质隔离技术制造，包含开关控制、主动电流限制和热关断电路以及MOSFET开关。
CPC1561B集成了热关断电路，以提高在恶劣环境中的生存能力，并设计为在提供适当的过电压保护电路时能够满足监管电压浪涌要求。
特别为环境要求苛刻的交流或直流应用设计，CPC1561B是一个理想的解决方案。
商品特性
- 1A DC / 1A rms 至 60℃
- 60V 阻断电压
- 高度可靠的切换继电器
- 集成主动电流限制保护
- 热关断
- 故障消除后自动恢复
- 低输入控制电流：2.5mA
- 线性交流或直流操作
- 低功耗
- 清洁、无弹跳的切换
- 低功率驱动要求
- 阻燃等级 UL 94 V-0
应用领域
- 16-24V AC 系统
- 安防系统
- 居民和建筑控制
- 游戏
- 仪器仪表
- 电池供电系统
