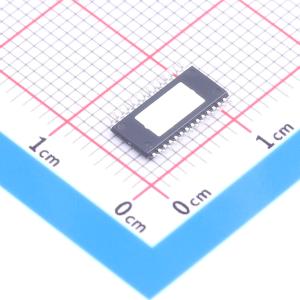

温馨提醒：图片仅供参考，商品以实物为准
BD81A24EFV-ME2
BD81A24EFV-ME2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD81A24EFV-ME2
- 商品编号
- C5595851
- 商品封装
- HTSSOP-B28
- 包装方式
- 编带
- 商品毛重
- 1.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~35V | |
| 开关频率 | 200kHz~2.2MHz | |
| 通道数 | 4 | |
| 输出电压 | - | |
| 输出电流 | 120mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过压保护(OVP)；LED开路保护；内置软启动；过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压；升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | 3% |
商品概述
BD81A24EFV - M / BD81A24MUV - M是一款能够承受高输入电压（最大35 V）的白色LED驱动器。该驱动器在单芯片中集成了4通道恒流驱动器，每个通道最大可输出120 mA电流，适用于高亮度LED驱动。此外，还内置了一个升降压电流模式DC/DC转换器，可在电源电压波动时实现稳定运行。通过PWM输入可实现调光（10,000:1@100 Hz调光功能）。
商品特性
- 通过AEC - Q100认证*1
- 4通道LED驱动电流驱动器
- 升降压电流模式DC/DC转换器
- 可通过外部同步信号控制DC/DC转换器振荡频率
- LSI保护功能（欠压锁定UVLO、过压保护OVP、热关断TSD、过流保护OCP、短路保护SCP）
- LED异常检测功能（开路/短路）
- 输出电压VOUT放电功能（升降压结构限制）
应用领域
- 汽车中央信息显示屏（CID）面板
- 汽车导航
- 仪表盘
- 抬头显示（HUD）
- 汽车用中小型LCD面板
