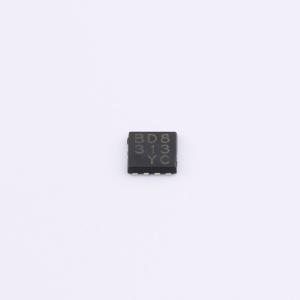

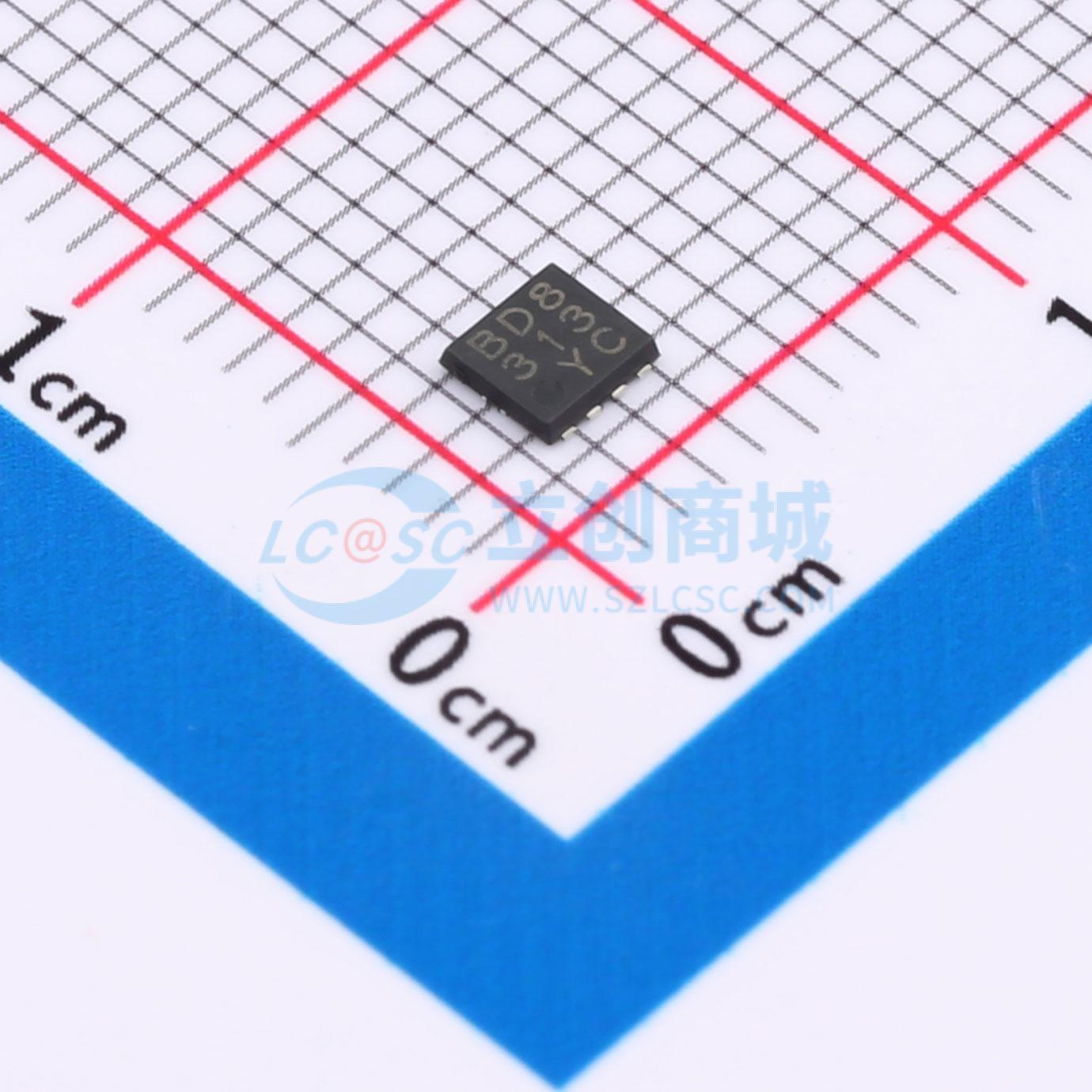

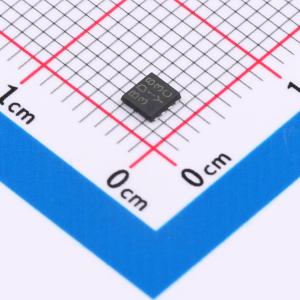

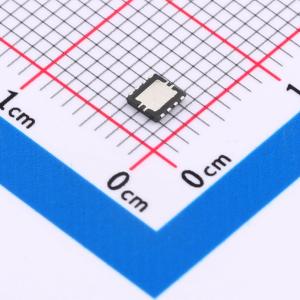

温馨提醒：图片仅供参考，商品以实物为准
BD8313HFN-TR
3.5V至14V输入，1.0A输出，1通道同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD8313HFN是一款3.5V至14V输入电压范围的1.0A输出电流的1通道同步降压转换器,内置MOSFET,具有高效率和小尺寸外部元件的特点。适用于便携设备和消费电子产品。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD8313HFN-TR
- 商品编号
- C5595859
- 商品封装
- HSON-8
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~14V | |
| 输出电压 | 1.2V~12V | |
| 输出电流 | 1A | |
| 开关频率 | 1MHz | |
| 工作温度 | -25℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
BD8313HFN 可从由 4 节电池（如 2 节锂电池、3 节锂电池等）组成的电源，或 5V/12V 固定电源线中产生降压电压。输出电压包括 1.2V、1.8V、3.3V 或 5.0V。该 IC 的工作频率高达 1.0MHz，所需的外部电感器和电容器尺寸较小，且相位补偿组件集成在芯片内，因此能够轻松打造紧凑的电源。内置的同步整流开关可承受 15V 电压。
商品特性
- 内置可承受 1.2A/15V 的 Pch/Nch 同步整流开关。
- 误差放大器输入和输出之间内置相位补偿装置。
- 内置软启动功能。
- 内置带定时器的短路保护功能。
应用领域
- 适用于由 4 节干电池、2 节锂电池或 3 节锂电池供电的便携式设备，如数码相机/数码摄像机，或使用 5V/12V 线路的通用消费设备。
