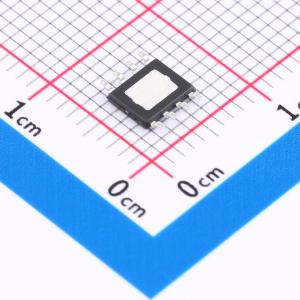

温馨提醒：图片仅供参考，商品以实物为准
BD7F105EFJ-CE2
隔离型反激式DC/DC转换器IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD7F105EFJ-C 是一款无需光耦的隔离型反激式DC/DC转换器IC,适用于汽车和工业应用。它集成了60V开关MOSFET,采用自适应导通时间控制技术,实现快速负载响应。此外,该IC还具备多种保护功能,确保高可靠性。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD7F105EFJ-CE2
- 商品编号
- C5595777
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.223333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 3.4V~42V | |
| 输出电压 | - | |
| 输出电流 | 2.6A | |
| 开关频率 | 363kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反激式 | |
| 静态电流(Iq) | 1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
BD7F105EFJ-C 是一款无光电耦合器的隔离式反激转换器。无需使用光电耦合器或变压器的辅助绕组构成反馈电路，有助于减少元件数量。此外，采用独创的自适应导通时间控制技术，可实现快速负载响应。另外，多种保护功能可实现高可靠性的隔离电源应用设计。
商品特性
- 通过 AEC-Q100 认证
- 无需光电耦合器和变压器的第三绕组
- 用两个外部电阻和变压器匝数比设置输出电压
- 采用独创的自适应导通时间控制技术
- 快速负载响应
- 轻载模式下高效（PFM 工作）
- 关断功能/使能控制
- 内置 60 V 开关 MOSFET
- 频谱扩展
- 软启动功能
- 负载补偿功能
- 多种保护功能
- 输入欠压锁定 (UVLO)
- 过流保护 (OCP)
- 热关断 (TSD)
- REF 引脚开路保护 (REFOPEN)
- 短路保护 (SCP)
- 电池短路保护 (BSP)
- HTSOP-J8 封装
- 1 级
应用领域
- 汽车隔离电源（电子控制器、逆变器等）
- 工业隔离电源
