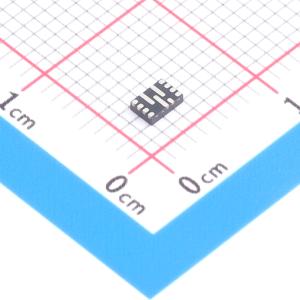

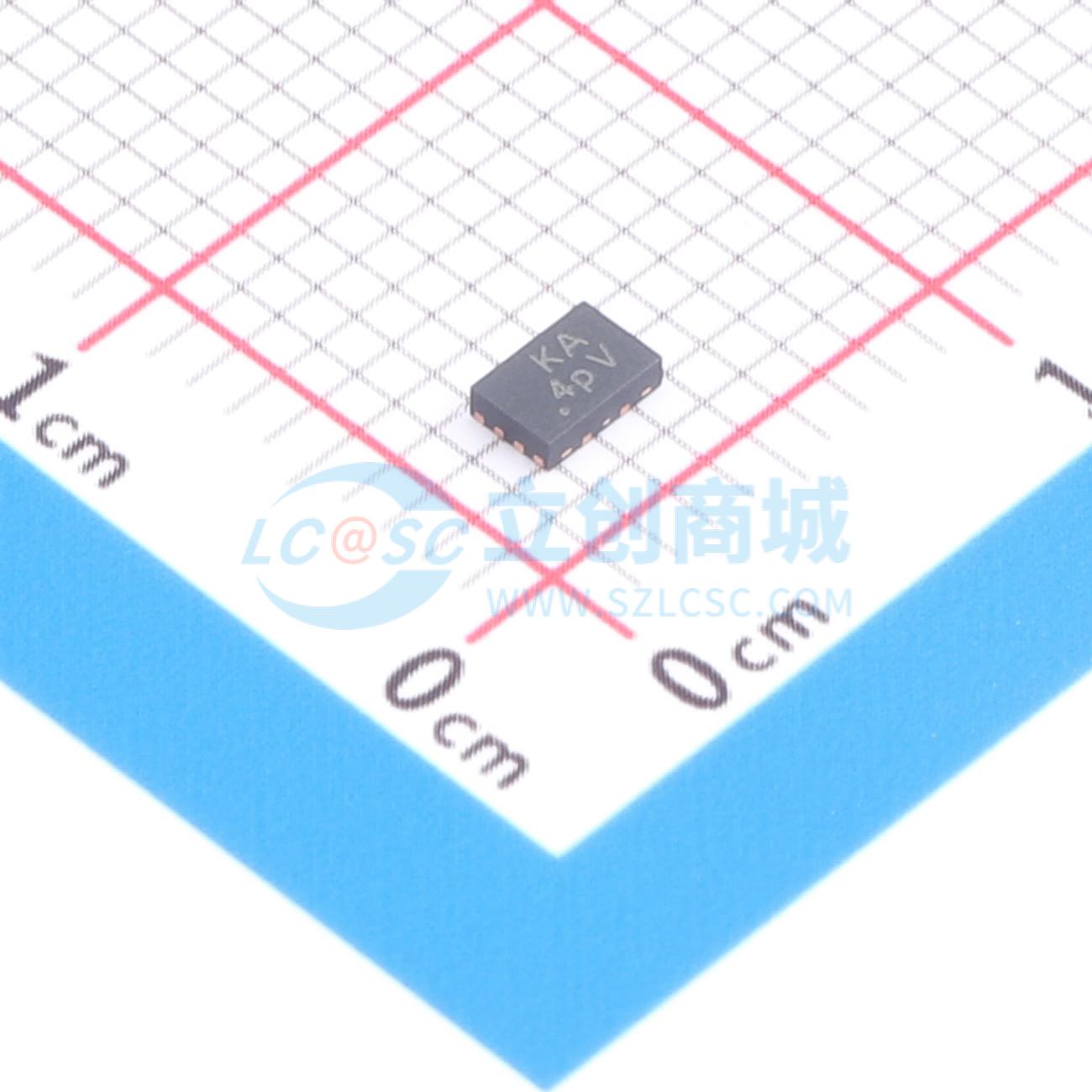

AP62500SJ-7

4.5V至18V输入，5A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP62500是一款5A同步降压转换器,输入电压范围为4.5V至18V。该器件集成了47mΩ高侧功率MOSFET和18mΩ低侧功率MOSFET,提供高效降压DC-DC转换。采用恒定导通时间控制,实现快速瞬态响应、易于环路稳定和低输出电压纹波。设计优化了电磁干扰（EMI）减少。提供多种操作模式选择,包括脉冲频率调制（PFM）、超声波模式（USM）和脉宽调制（PWM）。具有195μA静态电流,可编程软启动时间和多种保护功能。
品牌名称: DIODES(美台)
商品型号: AP62500SJ-7
商品编号: C5587956
商品封装: VQFN-12(2x3)
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

DIODESTM AP62500是一款5A同步降压转换器，输入电压范围宽，为4.5V至18V。该器件完全集成了一个47mΩ的高端功率MOSFET和一个18mΩ的低端功率MOSFET，可提供高效的降压型DC-DC转换。由于采用恒定导通时间（COT）控制，AP62500器件能够实现快速瞬态响应、轻松的环路稳定和低输出电压纹波，同时将外部元件数量降至最低，从而易于使用。 AP62500的设计针对降低电磁干扰（EMI）进行了优化。该器件拥有专利的栅极驱动方案，可在不牺牲MOSFET导通和关断时间的情况下抑制开关节点振铃，从而降低MOSFET开关引起的高频辐射EMI噪声。该器件采用V-QFN2030-12（A型）封装。

商品特性

输入电压（VIN）：4.5V至18V
输出电压（VOUT）：0.6V至7V
5A连续输出电流
0.6V ± 1%参考电压
195μA静态电流
可选开关频率：400kHz、800kHz、1.2MHz
可选工作模式：脉冲频率调制（PFM）、超声模式（USM）、脉冲宽度调制（PWM）
可编程软启动时间
专利栅极驱动设计，可最大程度降低EMI
带5MΩ内部上拉电阻的电源正常指示灯
精确使能阈值，可调节欠压锁定（UVLO）
保护电路：欠压锁定（UVLO）、逐周期谷值电流限制、热关断
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

5V和12V分布式电源总线供电
电视机和显示器
白色家电和小型家用电器
FPGA、DSP和ASIC供电
家庭音频
网络系统
游戏机
消费电子产品
通用负载点

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	600mV~7V
	输出电流	5A
	开关频率	1.2MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	195uA
	开关管(内置/外置)	内置
	输出类型	可调
