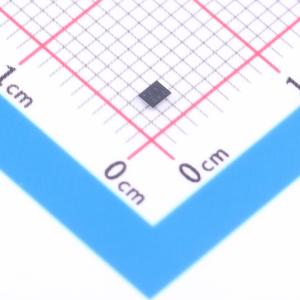

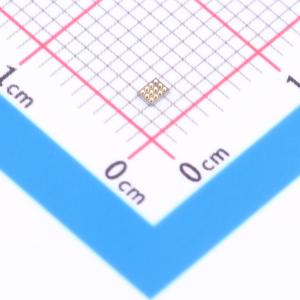

温馨提醒：图片仅供参考，商品以实物为准

AP72250CJ12-7

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: DIODES(美台)
商品型号: AP72250CJ12-7
商品编号: C5587959
商品封装: X1-WLB-12(1.7x1.3)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

AP72250是一款同步升压转换器，其最小输入启动电压为1V，可在0.6V至5.5V的宽输入电压范围内工作。该器件完全集成了一个20mΩ的高端功率MOSFET和一个26mΩ的低端功率MOSFET，以提供高效的升压式DC-DC转换。由于采用了峰值电流模式控制，AP72250器件通过减少外部元件数量，易于使用，使其能够处理较宽的输入输出比。它还在线路和负载瞬态响应方面实现了出色的性能，并在升压和直通模式之间实现了无缝转换。该器件采用小型1.75mmx1.35mm、12球WLCSP封装。

商品特性

输入电压（VIN）：0.6V至5.5V
最小输入启动电压：1V
输出电压（VOUT）：1.7V至5.5V
4.7A开关电流
0.8V ± 1%参考电压
20μA低静态电流（脉冲频率调制）
900kHz开关频率
5mA轻载下效率高达89%
可选操作模式
- 脉冲频率调制（PFM）
- 超声模式（USM）
- 强制脉冲宽度调制（FPWM）
带5MΩ内部上拉电阻的电源良好指示器
保护电路
- 欠压锁定（UVLO）
- 峰值电流限制
- 负（谷值）电流限制
- 输出短路保护（SCP）
- 热关断
完全无铅且完全符合RoHS标准
无卤素和锑。“绿色”器件

应用领域

低电压电池
便携式消费设备
超级电容器电荷存储
USB电源
移动电源
工业计量设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	600mV~5.5V
	输出电压	1.7V~5.5V
	输出电流	4.7A
	开关频率	900kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
