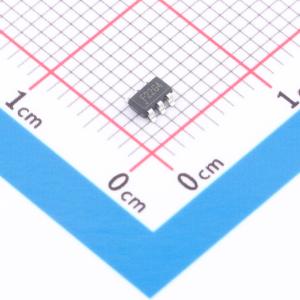

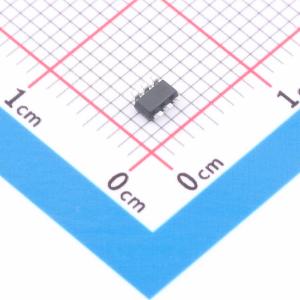

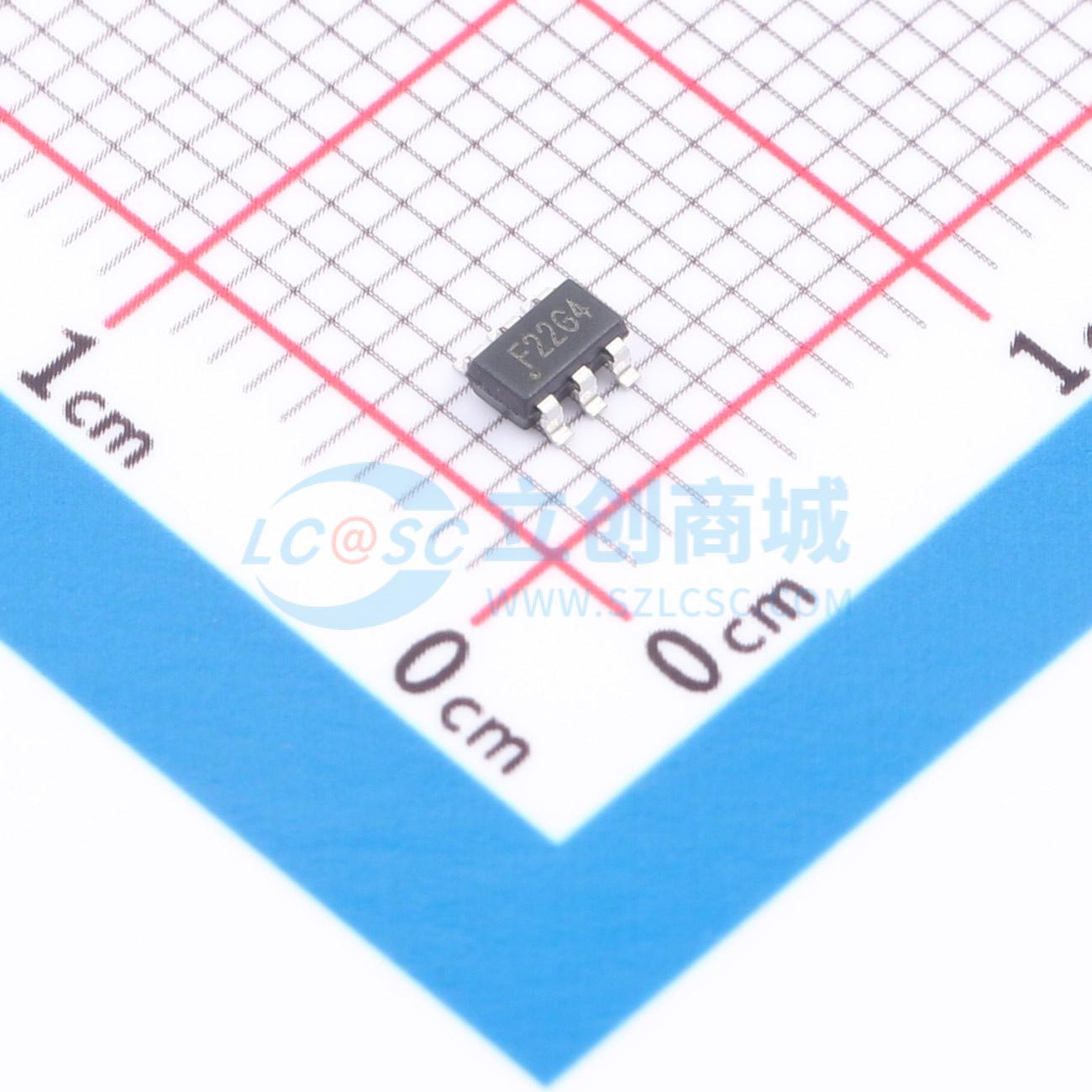

温馨提醒：图片仅供参考，商品以实物为准
AL5819W6-7
36V低压差线性LED驱动器
- 描述
- DIODES AL5819 是一款36V低压差线性LED驱动器，提供出色的温度稳定性和可调输出电流处理能力。AL5819 通过使用标准值电阻设置LED电流，简化了线性、隔离或非隔离LED驱动器的设计。它是一种简单而优雅的解决方案，可以为单串LED提供恒定电流。AL5819 具有开漏输出，可以摆动到36V，使其能够驱动长LED链。其RSET引脚位于LED电流路径之外，并在调节精度的同时最小化调节LED电流所需的开销。与传统的线性LED驱动器相比，这减少了其功耗。AL5819 采用SOT26（类型SM）封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- AL5819W6-7
- 商品编号
- C5583332
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 5V~36V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | 100mV~36V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 100mA | |
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 恒流精度 | 5% |
商品概述
DIODES AL5819 是一款36V低压差线性LED驱动器，提供出色的温度稳定性和可调输出电流处理能力。AL5819 通过使用标准值电阻设置LED电流，简化了线性、隔离或非隔离LED驱动器的设计。它是一种简单而优雅的解决方案，可以为单串LED提供恒定电流。
AL5819 具有开漏输出，可以摆动到36V，使其能够驱动长LED链。其RSET引脚位于LED电流路径之外，并在调节精度的同时最小化调节LED电流所需的开销。与传统的线性LED驱动器相比，这减少了其功耗。
AL5819 采用SOT26（类型SM）封装。
商品特性
- 最高36V Vin开漏输出
- -40℃至+125℃温度范围
- VIN引脚5kV ESD HBM，其他所有引脚2kV ESD HBM
- 正常工作无需外部电容
- 通过电源Vin支持LED调光
- 通过RSET控制支持LED调光
- 并联设备以增加输出电流
- 高LED电流耐受性：±5% @ 30mA
- LED引脚上的低压降：最大250mV @ 60mA
- 高电源抑制比
- 低温漂移
- 热回折保护
- 输出电流最高可达100mA
- 完全无铅且符合RoHS标准（注释1 & 2）
- 无卤素和无锑。“绿色”器件（注释3）
应用领域
- LED灯带
- LED显示屏和导光板字母
- 建筑和景观照明
- 零售照明在冰箱、冷冻柜和自动贩卖机中
- 标识和装饰性LED照明
