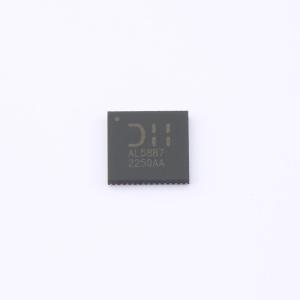

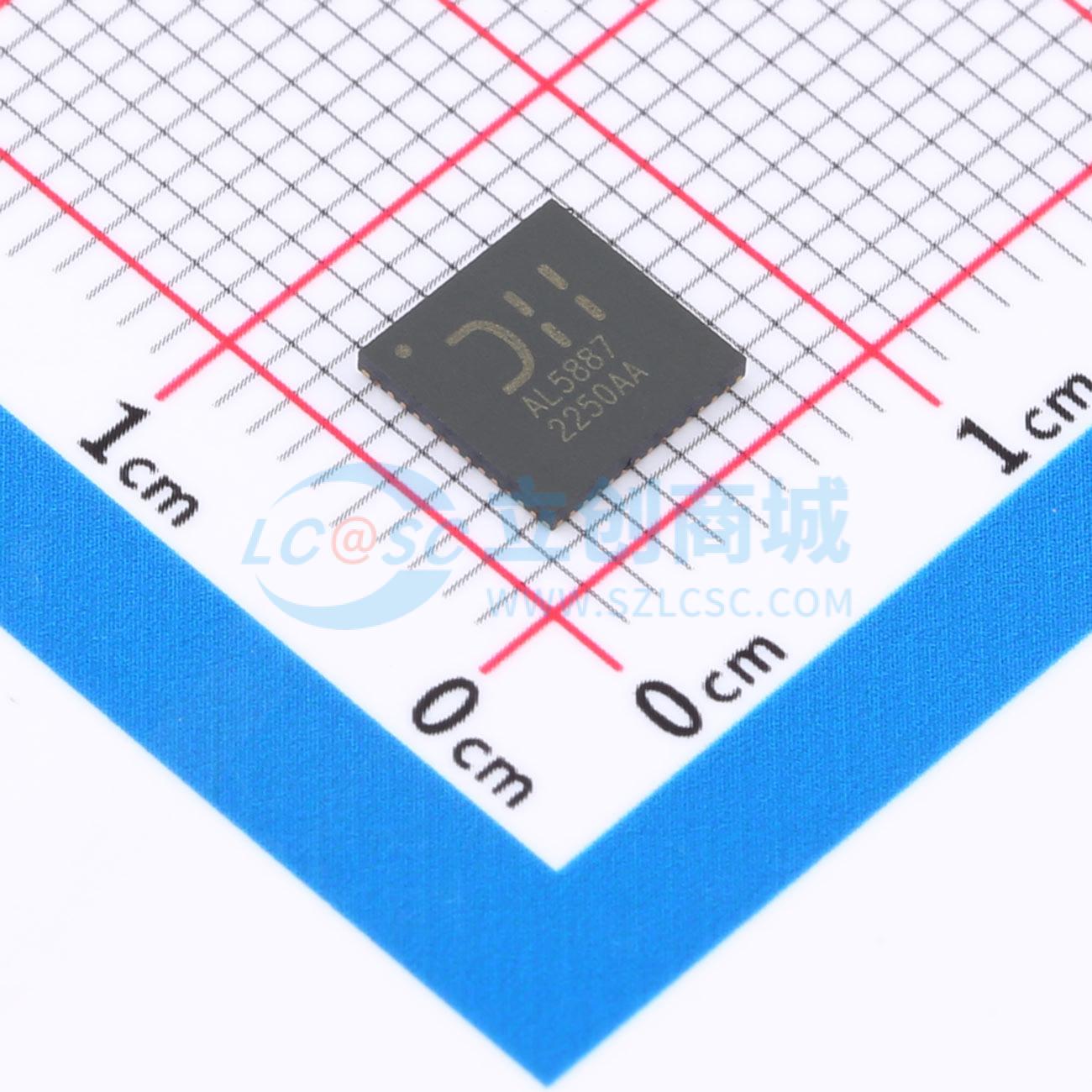

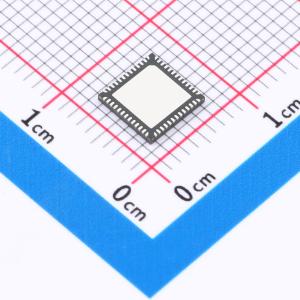

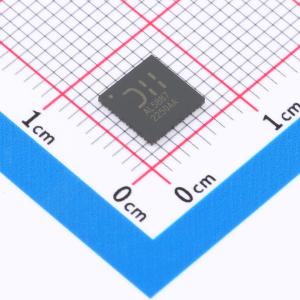

AL5887JAZW52-13

I2C/SPI 36 通道 RGB LED 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DIODES AL5887 包含36个可编程LED电流通道，每个通道都具有内部12位PWM，可通过SPI或I2C数字接口进行颜色和亮度控制。它非常适合最多12个RGB LED模块的照明应用，并且具有3个可编程组（A、B、C），用于软件控制每种颜色。外部电阻可以设置所有36个通道的全局输出电流。在封装的热限制下，每个通道的电流可以被配置为最高70mA。AL5887的功能通过SPI/I2C数字接口进行控制。使用专用引脚INT_SEL选择SPI或I2C协议。AL5887每个通道都有一个30kHz、12位PWM发生器，以及独立的颜色混合和亮度控制寄存器，以实现生动的LED效果且无噪音。用户可以从设备的超低关断静态功耗模式和易于软件编程中受益。该设备的工作环境温度范围为-40°C至+85°C。AL5887采用W-QFN6060-52/SWP（Type A1）封装。
品牌名称: DIODES(美台)
商品型号: AL5887JAZW52-13
商品编号: C5583342
商品封装: WQFN-52(6x6)
包装方式: 编带
商品毛重: 0.174克(g)

商品参数

商品概述

DIODES AL5887由36个可编程LED电流通道组成，每个通道都内置12位PWM，可通过SPI或I2C数字接口进行颜色和亮度控制。AL5887非常适合多达12个RGB LED模块的照明应用，具有3个可编程组（A、B、C），可对每种颜色进行软件控制。外部电阻可设置所有36个通道的全局输出电流。在封装的散热限制下，每个通道的电流可通过数字方式配置，最大可达70mA。 AL5887的特性通过SPI/I2C数字接口进行控制。使用专用引脚INT_SEL选择SPI或I2C协议。AL5887为每个通道配备了一个30kHz、12位的PWM发生器，以及通道/模块独立的颜色混合和亮度控制寄存器，可实现生动的LED效果，且无任何可听噪声。用户可受益于该器件的超低关断节能模式和简单的软件编程。该器件的工作环境温度范围为 -40℃至 +85℃。 AL5887采用W-QFN6060-52/SWP（A1型）封装。

商品特性

输入电压：2.7V至5.5V
36个精密LED电流吸收端OUT引脚电压最大值为5.5V
每个通道电流最大可达70mA
器件间和通道间电流精度：在7mA至70mA时<2%，在1mA至7mA时<3.5%
每个通道集成12位（4096级）、30kHz的PWM发生器
PWM移相
6位全局电流调光
每个通道独立的颜色混合寄存器
每个RGB模块独立的亮度控制寄存器
可选对数或线性比例亮度控制
三个可编程组（A、B、C）
支持400kHz I2C接口（默认）
两个外部硬件地址引脚允许连接多达四个器件（仅I2C）
4MHz SPI兼容数字接口（INT_SEL引脚 = 高电平）
广播从地址允许同时配置多个器件
自动递增功能允许在一次传输中读写连续寄存器
开漏故障引脚用于故障指示
单个LED通道开路/短路检测
预欠压锁定警告和欠压锁定（UVLO）
带预过热保护警告的过温保护（OTP）
数字上电复位指示
单个通道故障屏蔽
超低静态电流：
关断模式：当EN引脚低电平持续时间>25ms时，最大为1μA
节能模式：当EN引脚高电平且所有LED熄灭时间>30ms时，最大为15μA
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

智能家居电器
电动汽车充电站
信息娱乐显示屏
物联网信息指示器
计算机硬件

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.7V~5.5V
	开关频率	30kHz
	通道数	36
	输出电压	5.5V

	属性	参数值
	输出电流	70mA
	调光	PWM；I2C
	特性	过温保护(OTP)；欠压保护(UVP)
	工作温度	-40℃~+85℃
	恒流精度	2%
