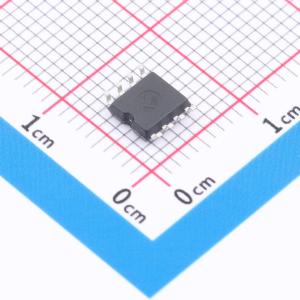

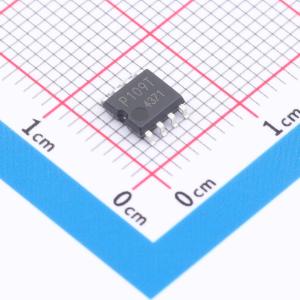

BM2P109TF-E2

650V 8V~10.81V

描述: PWM 型 AC/DC 直流-直流转换器为所有包含电源插座的产品提供了最佳系统。它使专门用于非隔离设备的高效转换器的设计更加简单。该系列内置了耐受 650V 的高压启动电路，有助于降低功耗。通过将用于开关的电流检测电阻作为内部器件，可以将其设计为小电源。由于采用了电流模式控制，每个周期的电流都受到限制，并且在带宽和瞬态响应方面表现出色。开关频率固定为 100kHz。芯片上还具有跳频功能，有助于降低电磁干扰。此外，内置的耐受 650V 的超结 MOSFET 使设计变得容易。
品牌名称: ROHM(罗姆)
商品型号: BM2P109TF-E2
商品编号: C5577360
商品封装: SOIC-8-175mil
包装方式: 编带
商品毛重: 0.054克(g)

商品参数

	属性	参数值
	最大占空比	75%
	晶体管耐压	650V
	拓扑结构	反激式
	特性	欠压保护(UVP)；过热保护(OTP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+105℃

商品概述

用于交直流转换的脉宽调制（PWM）型直流-直流（DC/DC）转换器，为所有包含电源插座的产品提供了一个理想的系统。它简化了专注于非隔离设备的高效转换器的设计。该系列内置了耐压650V的高压启动电路，有助于降低功耗。由于将用于开关的电流检测电阻集成在内部，可设计成小功率电源。采用电流模式控制，每个周期都能限制电流，在带宽和瞬态响应方面表现出色。开关频率固定为100kHz，芯片还具备跳频功能，有助于降低电磁干扰（EMI）。此外，内置耐压650V的超结MOSFET，使设计更加简便。

商品特性

PWM频率：100kHz
PWM电流模式方法
跳频功能
轻载时的间歇工作模式
内置650V启动电路
内置650V开关MOSFET
VCC引脚欠压保护
VCC引脚过压保护
每个周期的过流限制功能
软启动功能

应用领域

LED灯
空调
清洁设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	8V~10.81V
	开关频率	94kHz~106kHz
	耗散功率(Pd)	560mW
